Рапид 1 (2012-2022)

Масляный поддон — снятие и установка (двигатель 1.6 л MPI)

Главная Rapid Рапид 1 (2012-2022) Силовой агрегат Система смазки

0

Примечание.
  • Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства:
  • Насадной наконечник -Т10058-.
  • Средство для удаления уплотнений Gasket Stripper (код хранения GST, позиция № R 34402), изготовитель Retecti s.r.o.
  • Очищающее и обезжиривающее средство -D 000 401 04-.
  • Защитные очки и перчатки.
  • Силиконовая уплотняющая мастика -D 176 600А1-.


Снятие



1. Снять нижний защитный кожух моторного отсека.

2. Удалить переднюю часть выпускного трубопровода (подробнее, см. Соответствующий раздел в главе Система впуска и выпуска).

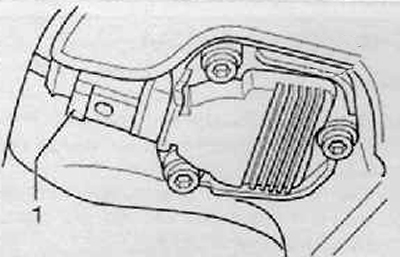

3. Отсоединить разъем жгута электропроводки датчика уровня и температуры масла -G266-, показанный на рисунке ниже.

4. Слить моторное масло.

5. Выкрутить два крепежных винта фланца коробки передач и масляного поддона.

6. Выкрутить винты крепления масляного поддона.

7. Снять масляный поддон; в случае необходимости освободить его, слегка постукивая по нему резиновым молотком.

Внимание. Для работы со средством для устранения уплотнения и обезжиривающим средством следует пользоваться защитными перчатками и очками!

8. Очистить уплотняющую поверхность на блоке цилиндров и масляном поддоне от остатков уплотняющего средства при помощи химического средства для устранения уплотнения.

9. Обезжирить уплотняющие поверхности.



Установка



Примечание.
  • Руководствоваться сроком применяемости уплотняющего средства.
  • Масляный поддон необходимо установить в течение 5 минут с момента нанесения силиконового уплотняющего средства.
  • Масляный поддон возможно надеть легче и безопаснее при помощи двух направляющих штифтов М6, ввинченных в блок цилиндров.

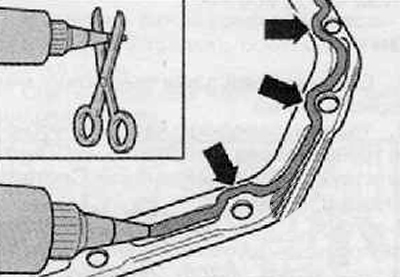

1. Отрезать ножницами наконечник (жиклер) тюбика на передней отметке (∅ жиклера — ок. 3 мм), как показано на рисунке ниже.


2. Нанести силиконовое уплотняющее средство на чистую уплотняющую поверхность масляного поддона согласно рисунку. Гусеничная лента уплотняющего средства должна быть толщиной 2-3 мм. Проходить в местах отверстий под болты по внутренней стороне (стрелки), как показано на рисунке ниже.



Примечание. Нельзя, чтобы гусеничная лента уплотняющего средства была толще, ибо в противном случае лишнее уплотняющее средство может попасть в масляный поддон и засорить сетку в маслозаборной трубе.

3. Установить сразу масляный поддон и затянуть все винты от руки.

4. Затянуть винты масляного поддона на блоке с приложением момента 13 Нм.

5. Затянуть винты масляного поддона на коробке передач с приложением момента 45 Нм.

Примечание. После установки масляного поддона уплотняющее средство должно высыхать прибл. 30 минут Лишь затем можно заправлять моторное масло.
