Рапид 1 (2012-2022)

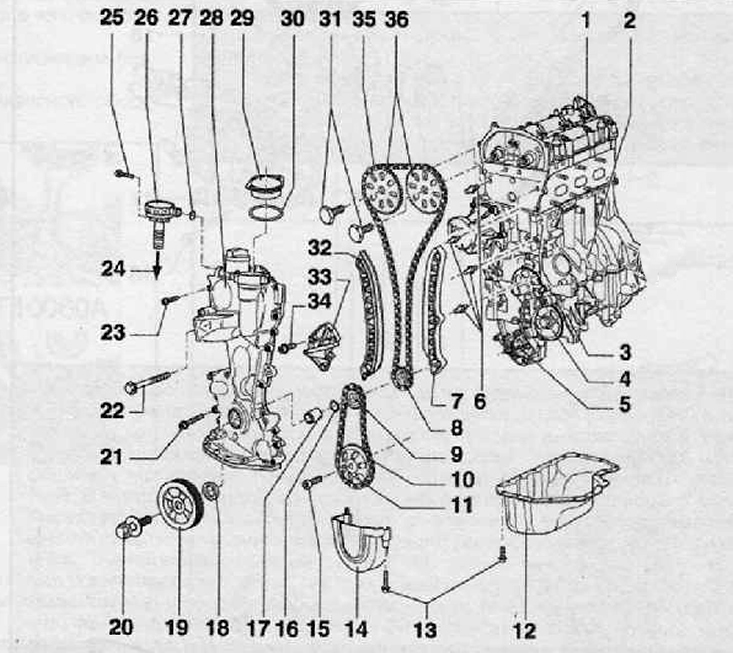

Цепь привода газораспределительного механизма — двигатель 1.2 MPI

Главная Rapid Рапид 1 (2012-2022) Силовой агрегат Бензиновые двигатели

0



1. Головка блока цилиндров в сборе с крышкой
2. Блок цилиндров в сборе
3. Уравновешивающий вал
4. Звездочка привода уравновешивающего вала
5. Масляный, насос в сборе
6. Болт крепления, момент затяжки 18 Нм
7. Направляющая рейка (успокоитель) цепи привода газораспределительного механизма
8. Звездочка коленчатого вала для привода газораспределительного механизма
9. Звездочка коленчатого вала для привода масляного насоса
10. Цепь привода масляного насоса
11. Звездочка привода масляного насоса
12. Масляный поддон
13. Болты крепления, момент затяжки при установке 9 Нм
14. Крышка
15. Болт крепления, момент за тяжки при установке 20 Нм + довернуть на угол 90°
16. Уплотнительное кольцо
17. Втулка
18. Уплотнительная манжета
19. Шкив коленчатого вала ремня привода навесного оборудования
20. Болт крепления шкива коленчатого вала, момент затяжки 150 Нм + довернуть на угол 180°
21. Болт крепления крышки цепи привода ГРМ, момент затяжки 25 Нм
22. Болт крепления, момент затяжки при установке 50 Нм
23. Болт крепления, момент затяжки при установке 8 Нм + довернуть на угол 90°
24. К впускному коллектору
25. Болт крепления, момент затяжки при установке 10 Нм
26. Вакуумный управляющий клапан (система принудительно вентиляции картерных газов PC.V)
27. Уплотнительное кольцо
28. Корпус цепи привода газораспределительного механизма
29. Крышка маслозаливной горловины
30. Уплотнительное кольцо
31. Болт крепления, момент затяжки при установке 50 Нм + довернуть на угол 90°
32. Рейка натяжителя цепи привода газораспределительного механизма
33. Гидравлический натяжитель цепи привода газораспределительного механизма
34. Болт крепления момент затяжки при установке 9 Нм
35. Цепь привода газораспределительного механизма
36. Звездочка распределительного вала
