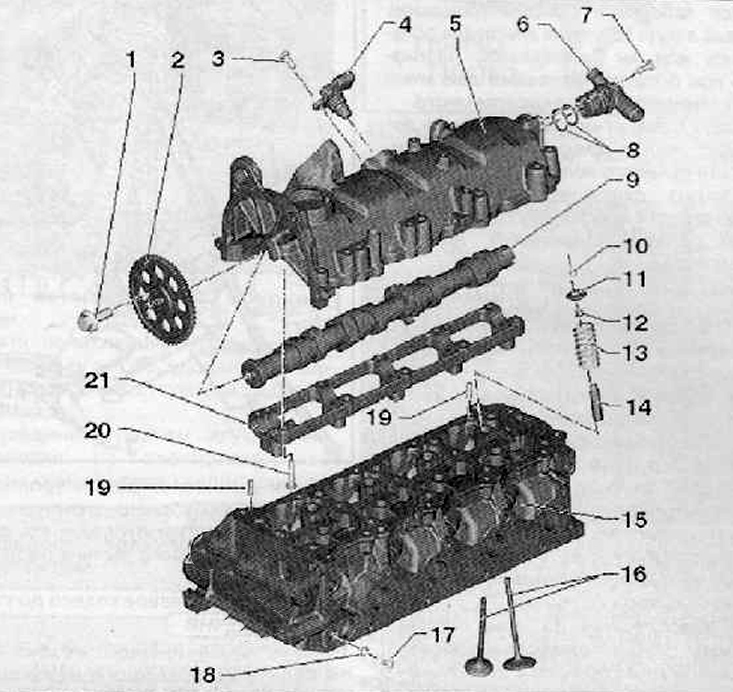

Клапанный механизм — внешний вид (двигатель 1.2 TS)

Главная Rapid Рапид 1 (2012-наст.время) Силовой агрегат Бензиновые двигатели

0



1. Болт крепления звездочки привода распределительного вала, момент затяжки при установке 50 Нм + довернуть на угол 90°
2. Звездочка привода распределительного вала
3. Болт крепления датчика положения распределительного вала, момент затяжки при установке 10 Нм
4. Датчик положения распределительного вала
5. Крышка головки блока цилиндров
6. Односторонний клапан
7. Болт крепления одностороннего клапана, момент затяжки болта крепления при установке 10 Нм
8. Уплотнительное кольцо
9. Распределительный вал
10. Сухари крепления клапана
11. Верхняя опора клапанной пружины
12. Маслосьемный колпачок
13. Клапанная пружина
14. Направляющая втулка клапана
15. Головка блока цилиндров
16. Клапаны
17. Винт крепления, момент затяжки при установке 15 Нм
18. Прокладка
19. Направляющие штифты
20. Винт крепления, момент затяжки при установке 8 Нм
21. Рамка опор распределительного вала

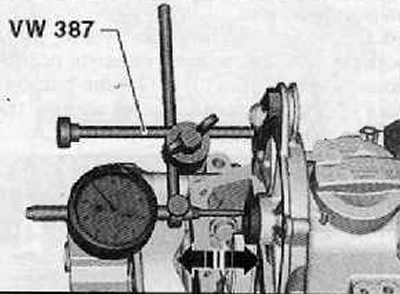

Проверка осевого зазора распределительного вала



Предел износа: 0,4 мм.

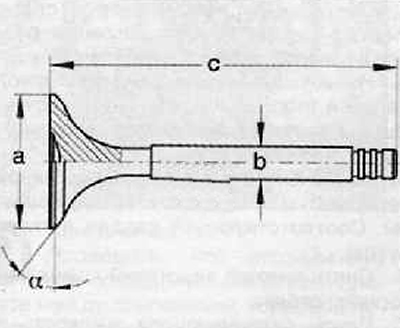

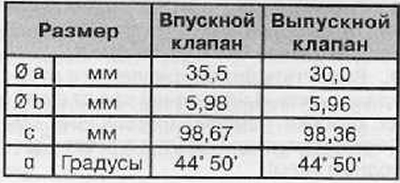

Размеры клапанов



Примечание. Клапаны нельзя дополнительно обрабатывать допустима только их притирка.
