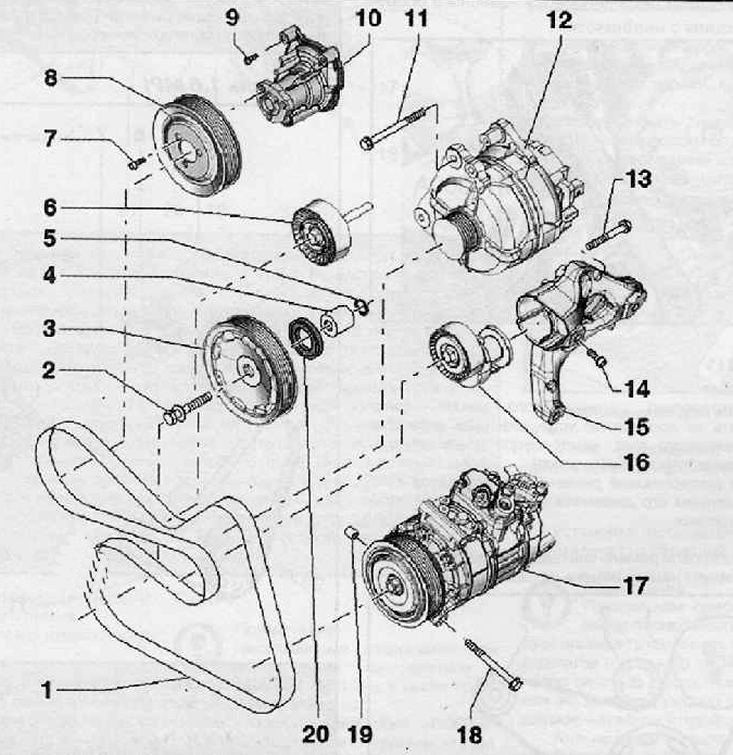

1. Ремень привода навесного оборудования
2. Болт крепления шкива коленчатого вала
3. Шкив коленчатого вала
4. Распорная втулка
5. Уплотнительное кольцо
6. Направляющий ролик, момент затяжки болта крепления при установке 42 Нм
7. Болт крепления шкива привода водяного насоса системы охлаждения двигателя, момент затяжки при установке 20 Нм
8. Шкив привода водяного насоса системы охлаждения двигателя
9. Болт крепления корпуса водяного насоса системы охлаждения, момент затяжки при установке 9 Нм
10. Водяной насос системы охлаждения
11. Болт крепления генератора переменного тока, момент затяжки при установке 25 Нм
12. Генератор переменного тока в сборе
13. Болт крепления монтажного кронштейна, момент затяжки при установке 40 Нм + довернуть на угол 90°
14. Болт крепления, момент затяжки при установке 25 Нм
15. Монтажный кронштейн для установки навесного оборудования
16. Натяжитель ремня привода навесного оборудования
17. Компрессор системы кондиционирования в сборе
18. Болт крепления компрессора системы кондиционирования, момент затяжки 25 Нм
19. Установочная втулка
20. Уплотнительная манжета
Примечание.
- Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства:
- Ограничивающий болт -Т10060 А-.
- Рожковый гаечный ключ 16.
Снятие
1. Снять нижний защитный кожух моторного отсека.
2. Снять нижнюю часть подкрылка колесной арки с правой стороны.
Внимание.
- Если уже использованный поликлиновой ремень установить в противоположном направлении движения, то грозит приведение его в негодность.
- Прежде чем приступить к снятию поликлинового ремня, следует пометить на нем для целей обратной установки мелом или фломастером направление движения.

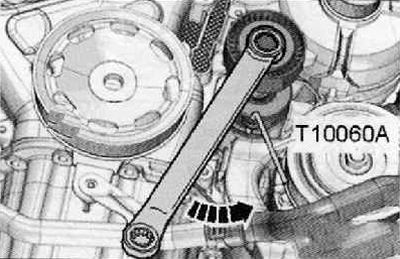

3. Откинуть натяжное устройство концевым гаечным ключом 16 -по направлению стрелки-, в результате чего ослабится крепление поликлинового ремня.
4. Застопорить натяжной элемент ограничивающим болтом -Т10060 А-.
5. Снять поликлиновой ремень привода навесного оборудования.
Установка
Примечание.
- Перед установкой поликлинового ремня нужно проследить за прочностью установки всех агрегатов (генератора переменного тока, компрессора кондиционера, насоса системы жидкостного охлаждения).
- Устанавливая поликлиновой ремень, проследить за правильным направлением его движения и за правильной установкой ремня на шкивах.
1. Надеть поликлиновой ремень сначала на шкив коленчатого вала. Наконец следует надеть ремень на натяжной ролик.

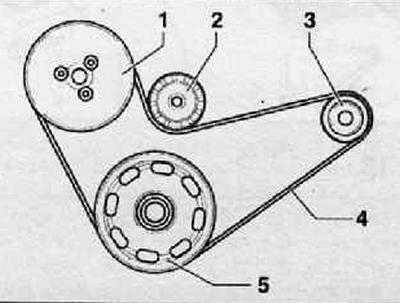

Ход поликлинового ремня у автомобилей без кондиционера:
1 - Насос системы жидкостного охлаждения
2 - Натяжное устройс тводля поликлинового ремня
3 - Генератор переменного тока
4 - Поликлиновой ремень
5 - Коленчатый вал
2. В дальнейшем осуществляется установка в обратной последовательности действий, чем удаление.
3. Завести двигатель и проверить ход поликлинового ремня.

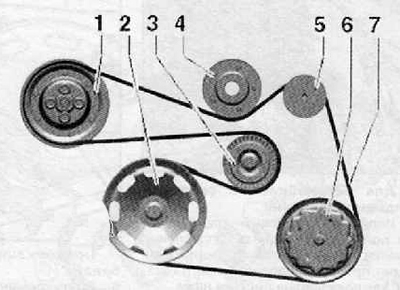

Ход поликлинового ремня у автомобилей с кондиционером
1 - Насос системы жидкостного охлаждения
2 - Коленчатый вал
3 - Натяжное устройство для поликлинового ремня
4 - Направляющий ролик
5 - Генератор переменного тока
6 - Компрессор кондиционера
7 - Поликлиновой ремень
