Рапид 1 (2012-2022)

Снятие и установка головки блока цилиндров (двигатель 1.4 TSI)

Главная Rapid Рапид 1 (2012-2022) Силовой агрегат Бензиновые двигатели

0

Примечание.
  • Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства:
  • Закрепительное подвесное устройство -Т30099-.
  • Подкладная шайба -T30099/1-.
  • Держатель -Т10358-.
  • Средство для устранения уплотняющего средства Gasket Stripper (код хранения GST, позиция № R 34402), изготовитель Retech s.r.o.


Снятие



Внимание. Выполнить операции по сбросу давления в части высокого давления системы питания.

1. Слить охлаждающую жидкость из системы охлаждения двигателя и из системы охлаждения наддувочного воздуха.

2. Удалить следующие детали:
  • Корпус регулятора температуры с головки блока цилиндров.
  • Впускной газопровод.
  • Турбонанетатель.

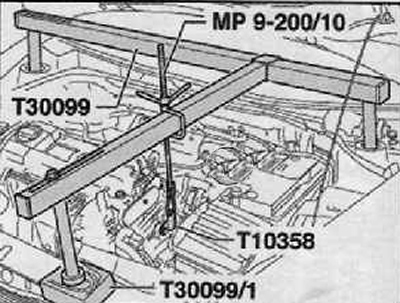

3. Установить закрепительное подвесное устройство -Т30099-.

4. Выкрутить крепежный винт коробки передач, привинтить держатель -Т10358 - согласно рисунку.

5. Закрепив двигатель ходовыми винтами в положении для сборки, слегка подвергнуть его предварительному напряжению.

Примечание. Удаление корпуса цепи привода газораспределительного механизма осуществляется с имеющимся до сих пор подвешиванием двигателя держателем -Т10358-.



6. Снять крышку цепи привода газораспределительного механизма.


7. Снять цепь привода распределительных валов со звездочек цепной передачи распределительных валов.

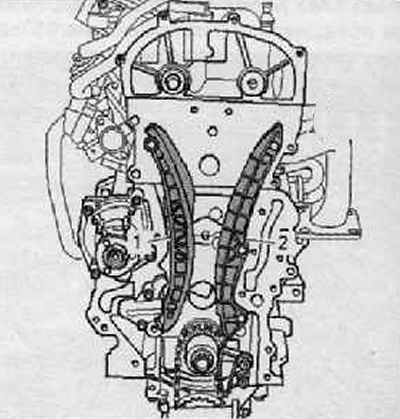

8. Удалить натяжную рейку (1) и направляющую рейку (2) с шеек подшипника. как показано на рисунке ниже.

9. Извлечь картер распределительных валов (подробнее, см. соответствующий раздел в данной главе).

10. Извлечь коромысла вместе с опорными элементами, положить их на чистое основание.

11. Не разукомплектовывать коромысла и гидравлические компенсаторы.

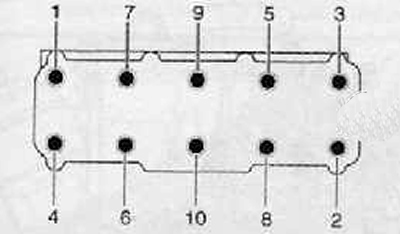

12. Ослабить болты крепления головки блока цилиндров в последовательности указанной на рисунке ниже.

13. Снять осторожно головку блока цилиндров.



Установка



Примечание. Нельзя, чтобы какой-либо из поршней находился в ВМТ.


Примечание.
  • Новую прокладку головки блока цилиндров следует извлекать из упаковки только перед самой установкой.
  • С новой прокладкой нужно обращаться с повышенной осторожностью. Повреждения приводят к нарушениям герметичности.
  • В отверстиях для болтов крепления головки блока цилиндров не должно быть ни масла, ни охлаждающей жидкости.


1. Закупорить цилиндры чистыми тряпками для предотвращения возникновения какой-либо грязи в пространстве между стенками цилиндров и поршнями.

Внимание. Во время работы со средством для устранения уплотнения следует пользоваться защитными перчатками и очками!

2. Проследить, чтобы во время очистки головки и блока цилиндров не попали в цилиндры или смазочные каналы и каналы для охлаждающей жидкости никакие посторонние тела.

3. Осторожно устранить остатки старой прокладки с головки блока цилиндров и с блока цилиндров химическим средством для удаления уплотнений.

4. Отрегулировав поршень 1-го цилиндра в ВМТ, повернуть коленчатый вал чуть-чуть назад.

5. Установить новую прокладку головки блока цилиндров. Надпись (номер запчасти) должно быть видно.

6. Надеть головку блока цилиндров, при этом следует руководствоваться центрирующими штифтами в блоке цилиндров.

7. Установив новые болты крепления головки блока цилиндров, затянуть их рукой.

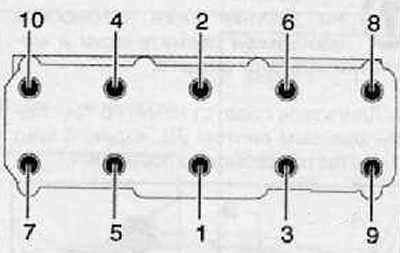

8. Болты крепления головки блока цилиндров следует затягивать в представленной последовательности следующим образом:
  • Все болты нужно затянуть с применением момента 30 Нм.
  • Затем повернуть все болты дополнительно при помощи жесткого ключа на 90° (¼ оборота).
  • Затем повернуть все болты еще раз на 90° (¼ оборота).




9. Установить гидравлические толкатели в головку блока цилиндров и надеть соответствующие коромысла на концы стержней клапанов и, соотв., на гидравлические толкатели.

10. Установить картер распределительных валов.

11. В дальнейшем осуществляется установка в обратной последовательности действий, чем удаление.

12. Заправив систему охлаждения, удалить из нее воздух.
