Замена маслосъемных колпачков ГРМ (двигатель 1.2 MPI)

Примечание.

• Необходимые специальные контрольные приспособления и измерительные приборы, а также вспомогательные средства:
• Закрепительное подвесное устройство (МР9-200 (10-222А)).
• Ключ для свечей зажигания, например (3122В).
• Монтажный инструмент (МР1-229 (3362)) с нажимной деталью (МР1-229/1 (3362/1)).
• Съемник уплотнения стержня клапана (МР1-230 (3364)).
• Устройство для забивания уплотнения стержня клапана (МР1-233 (3365)).
• Стопорный рычаг (Т30004 (3415)) со сменной шейкой (Т30004/1 (3415/1)).
• Контропора (Т10172).
• Напорный рукав (МР1-210 (VW 653/3)).
• Съемник (Т10094А).

1. Снять поликлиновой ремень привода навесного оборудования (подробнее, см. соответствующий раздел в данной главе).

2. Снять крышку головки блока цилиндров (подробнее, см. соответствующий раздел в данной главе).

3. Выкрутить свечи зажигания, используя специальный ключ (3122В).

4. Извлечь коромысла, положить их на чистое основание. При этом проследить за тем, чтобы не перепутать последовательность коромысел.

5. Установить поршень соответствующего цилиндра в НМТ.

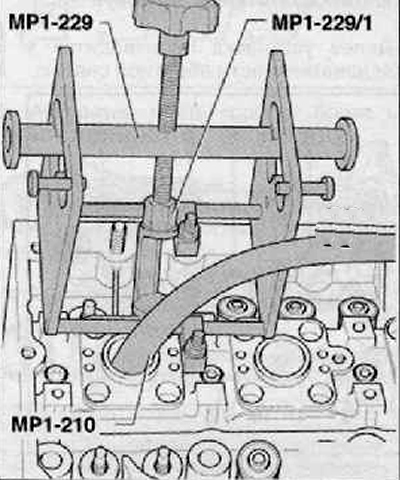

6. Подсоединить монтажный инструмент (МР1-229 (3362)) с нажимной деталью (МР1-229/1 (3362/1)), как показано на рисунке ниже.

7. Вкрутить напорный рукав (МР1-210 (VW 653/3)) в отверстие для свечей зажигания.

8. Подсоединить напорный шланг к источнику сжатого воздуха (по крайней мере 0,6 МРа (6 бар) избыточного давления) и извлечь пружины клапанов при помощи монтажного инструмента (МР1-229 (3362)).

9. Маслосъемный колпачок стержня клапана следует снять съемником (МР1-230 (3364)).

Установка

1. Надеть специальные (поставляемые вместе с ремонтным комплектом) пластмассовые колпачки на соответствующий стержень клапана, чтобы предотвратить повреждение новых маслосъемных колпачков.

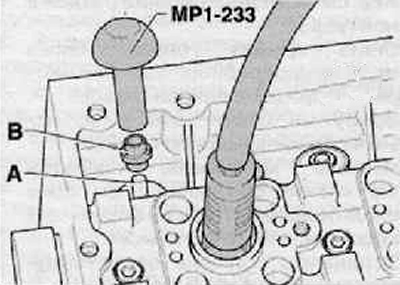

2. Установить новый маслосъемный колпачок (В) в устройство для заколачивания уплотнения стержня клапана (МР1-233 (3365)), как показано на рисунке ниже.

3. Смазав маслом рабочую кромку маслосъемного колпачка стержня клапанов, насунуть осторожно на направляющую втулку клапана (А), как показано на рисунке ниже.

4. Установить крышку головки блока цилиндров (подробнее, см. соответствующий раздел в данной главе).

5. Установить звездочки привода распределительных валов и выполнить операции по проверке и регулировке фаз газораспределения.

6. Далее установка производится в последовательности обратной снятию.
