Контроль наружного шарнира

Главная Rapid Рапид 1 (2012-2022) Трансмиссия Приводные валы

0

Примечание. Разборку шарнира необходимо произвести при замене заправленной консистентной смазки, в случае значительного загрязнения или при контроле беговых дорожек опорных шариков на изном и повреждению.

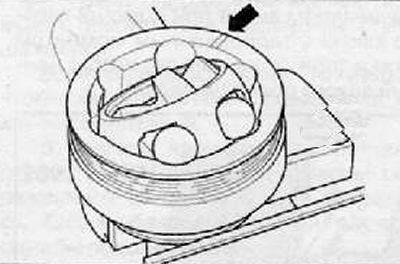

1. Прежде чем приступить к разборке, нужно отметить с помощью электроиглы или брусика положение ступицы по отношению к обойме шариков и корпусу шарнира -стрелка-.

2. Наклонить ступицу и обойму шариков.

3. Извлечь постепенно шарики.

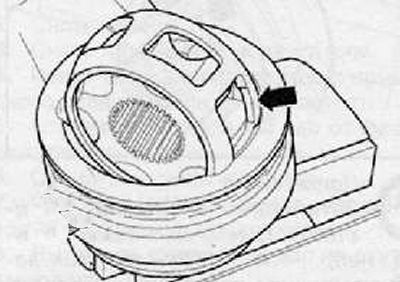

4. Повернуть обойму таким образом, чтобы к корпусу шарнира прилегали два окошка обоймы -стрелка-.

5. Извлечь обойму вместе со ступицей.

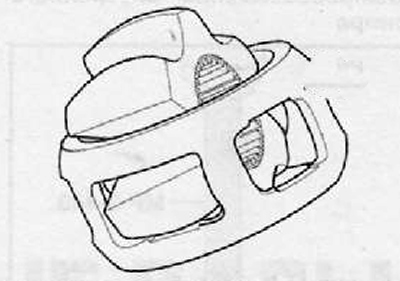

6. Наклонить сегмент ступицы в окошко в обойме.

7. Опрокинув ступицу, извлечь её наружу из обоймы.

8. Все 6 шариков каждого шарнира входят в одну категорию допусков. Проверить цапфу колеса, ступицу, обойму и шарики на присутствие мелких углублений (образованных вследствие питтинга - точечной коррозии) и следов заеданий. Слишком большой люфт по периметру шарнира возможно наблюдать пр попеременной нагрузке последнего. В таких случаях нужно заменить шарнир. Сглаживание и следы от врашения шариков не вызывают необходимости в замене шарнира.




9. Набить половину заправочного количества консистетной смазки (40 г) в картер шарнира.

10. Вложить обойму со ступицей в картер шарнира.

11. Постепенно вдавливать внутрь всегда противолежащие шарики, причем нужно сохранить первоначальное взаимное положение ступицы, обоймы шариков и картера шарнира.

12. Установить в ступицу новое стопорное кольцо.

13. Распределить оставшееся количество консистентной смазки в манжету.
