Снятие и установка блока управления и датчиков SRS

Замечание: Перед работами с компонентами SRS обязательно отсоедините провода от аккумуляторной батареи (см. Главу 5) и выждите не менее трёх минут после этого. После установки компонентов SRS сначала включите зажигание, а затем подсоедините батарею.

Блок управления SRS

1. Включите зажигание и отсоедините отрицательный провод от батареи (см. Главу 5).

2. Снимите боковые накладки центральной консоли.

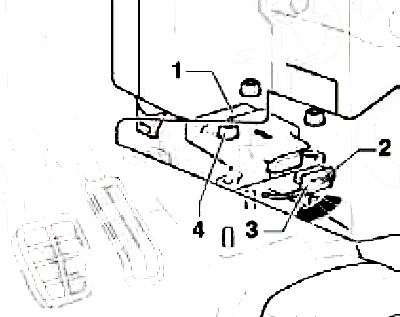

3. Разблокируйте замок (2 на сопр. иллюстрации) разъёма (3) блока SRS (1) в направлении стрелки, отдайте гайки (4) и снимите блок управления.



4. Установка производится в обратной последовательности. Затягивайте гайки с усилием 9 Нм. Если установлен новый блок SRS, его следует запрограммировать.

Датчик бокового удара (по давлению)

5. Включите зажигание и отсоедините отрицательный провод от батареи (см. Главу 5).

6. Снимите отделку передней двери (см. Главу 11).

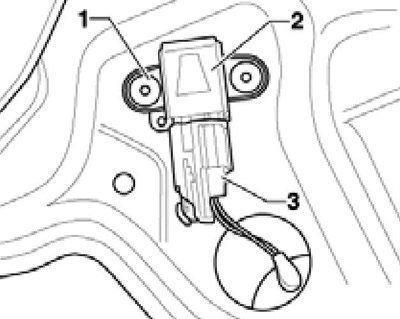

7. Разъедините разъём (3 на сопр. иллюстрации), высверлите заклёпки (1) и снимите датчик (2).




8. Установка производится в обратной последовательности.

Датчик бокового удара (по ускорению)

9. Включите зажигание и отсоедините отрицательный провод от батареи (см. Главу 5).

10. Снимите нижнюю накладку стойки В кузова (см. Главу 11).

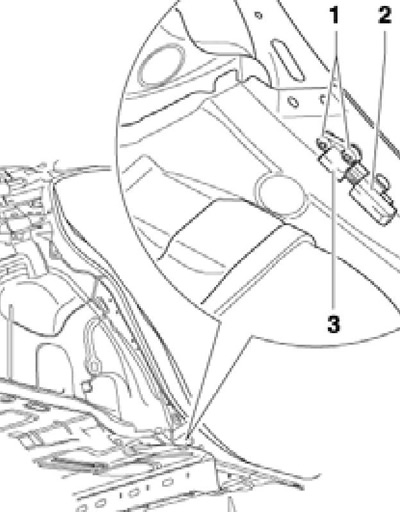

11. Разъедините разъём (2 на сопр. иллюстрации), выверните болты (1) и снимите датчик (3).



12. Установка производится в обратной последовательности. Затягивайте болт с усилием 9 Нм.

Датчик фронтального удара (по ускорению)

13. Датчик фронтального удара находится на переборке двигательного отсека.

14. Включите зажигание и отсоедините отрицательный провод от батареи (см. Главу 5).

15. Разъедините разъём, выверните болт крепления датчика и снимите его.

16. При установке затягивайте болт с усилием 9 Нм.
