Забележка: Лампите с нажежаема жичка трябва да се сменят само с лампи от същия тип. Преди да смените лампа, уверете се, че подходящото осветително тяло е изключено. Не пипайте крушката с голи пръсти, използвайте чиста кърпа или памучни ръкавици. Отпечатъците от пръсти, останали върху крушката на лампата, се изпаряват и се отлагат върху рефлектора, което е особено забележимо при фаровете и фаровете за мъгла. Случайно оставените пръстови отпечатъци трябва да се отстранят с кърпа, напоена със спирт. Забранено е избърсването на рефлекторите на фаровете, покрити със защитен лак, със суха твърда кърпа, както и използването на каквито и да е почистващи препарати или разтворители за тази цел. Използвайте меки мокри кърпички. Халогенните и ксенонови лампи са под налягане и могат да се спукат. Затова, когато ги сменяте, носете защитни очила и ръкавици. При смяна на ксенонови лампи има допълнителен риск от нараняване поради високо напрежение! Не забравяйте да изключите фаровете и да изключите електрическото окабеляване от акумулатора. След смяната включете и изключете фара за кратко, за да премахнете остатъчното напрежение. Като мярка за безопасност носете ботуши с гумени подметки.
1. Детайлите на фара са посочени на резиста. илюстрации.

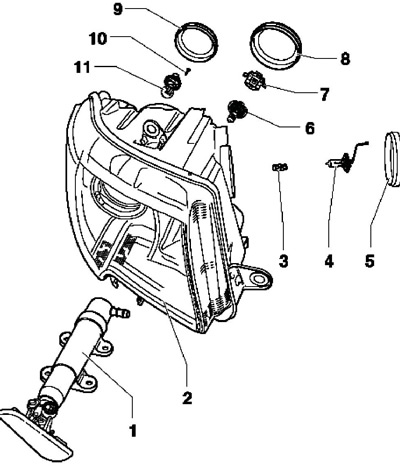

5.1a Части от десния халогенен фар
1 повдигащ цилиндър с дюзи (с устройство за миене на фарове)
2 Корпус на фара
3 Габаритни светлини, W5W
4 Лампа за дълги светлини, NC
5, 8, 9 Гумено покритие
6 Лампа за къси светлини, H7
7 Повдигаща скоба
10 Винт, 1,4 Nm
11 Мигач, PY24W Hyperclick

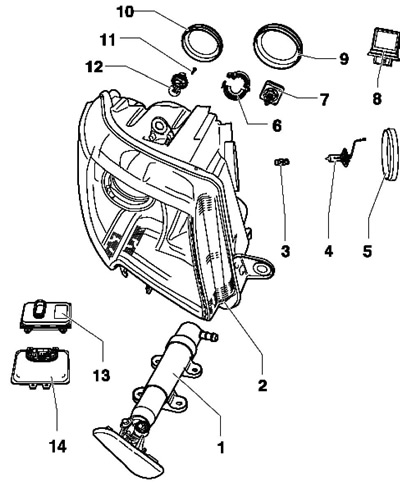

5.1b Части от десния ксенонов фар
1 повдигащ цилиндър с дюзи (с устройство за миене на фарове)
2 Корпус на фара
3 Позиционна лампа, W5W BL (синьо стъкло)
4 Лампа за дълги светлини, NC
5, 9, 10 Гумено покритие
6 Стойка за лампа 7
7 Ксенонова лампа с вграден запалителен блок D1S
8 Блок за управление на обхвата на фаровете (AFS)
11 винт, 1,4 Nm
12 Мигач, PY24W Hyperclick
13 Блок за управление на фаровете ("J667" или "J668")
14 Блок за управление на ксенонова лампа ("J343" или "J344")
Премахване и монтиране на фар
Забележка: След като инсталирате ксенонови фарове, използвайте диагностичния инструмент, за да проверите основните настройки за тях (вижте глава 5).
2. Изключете запалването и всички електрически консуматори. Извадете ключа от ключалката за запалване.
3. Свалете тапицерията на предната броня (вижте Глава 11) и разкачете съединителя на окабеляването на фаровете.

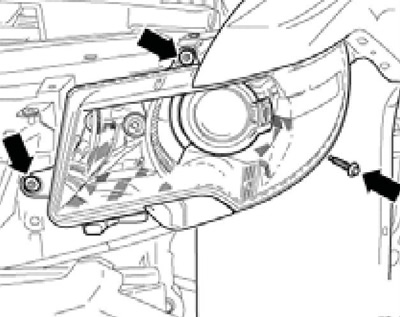

4. Извийте три болта (вижте sopr. илюстрация).
5.4 Болтове на фара

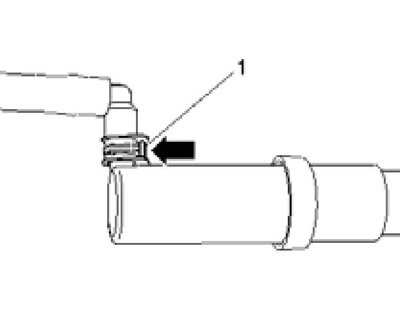

5. При моделите с устройство за измиване на фаровете, натиснете фиксатора (стрелката на илюстрацията), разкачете връзката (1) и извадете маркуча от повдигащия цилиндър.
5.5 Отделяне на маркуча от повдигащия цилиндър
6. Свалете фара.
7. Монтажът се извършва в обратен ред. В този случай трябва да се зададе равно разстояние между фара и съседните елементи на тялото (вижте Глава 11 Спецификации). За да направите това, след като монтирате подложката на бронята с разхлабени болтове (1 на илюстрацията), задайте разстоянието и след това регулирайте изпъкналостта на фара, като завъртите регулиращата гайка (2) с лява резба. Накрая затегнете болтовете до 5 Nm.

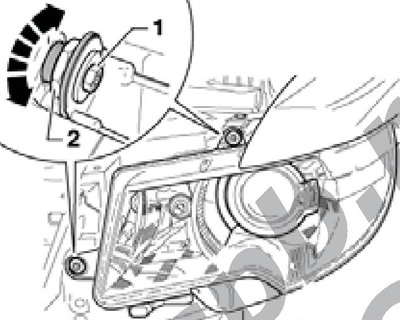

5.7 Регулиране на фаровете
8. След монтажа наклонът на фаровете трябва да се регулира (вижте Раздел 4).
Смяна на лампи и други части на фаровете
9. Обслужваните компоненти на фара са затворени отзад с три гумени капака (вижте илюстрации 5.1a-b). Преди да свалите компонент на фара, отворете капака и отстранете съответния капак.
10. За да смените лампата за къси светлини на халогенен фар, свалете капака й, завъртете скобата (1 на илюстрацията) с конектора по посока на стрелката на 45 °, свалете лампата заедно със скобата и конектора и след това извадете лампата от конектора.

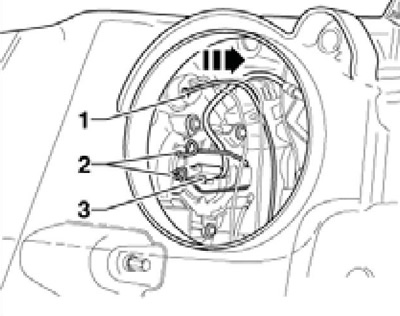

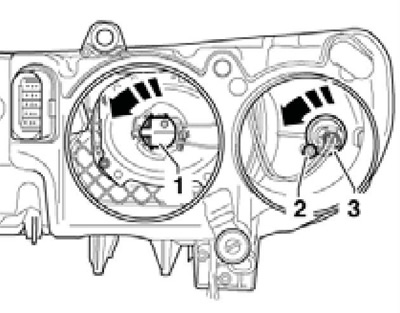

5.10 Премахване на крушките за къси светлини (2) на халогенните фарове и пътепоказателя (3)
11. За да смените лампата за пътепоказател, отстранете фиксатора на съответната арка на предното колело (вижте глава 11), развийте винта (2 на илюстрация 5.10), завъртете патрона по посока на стрелката, извадете го заедно с лампата от фара и разкачете конектора (3).
12. За да смените лампата за дълги светлини, отстранете съответния капак, освободете пружинната скоба (2 на илюстрацията), извадете лампата (3) от фара и изключете конектора.
5.12 Премахване на крушките за дълги светлини (3) и страничните светлини (1)
13. За да премахнете крушката на габаритната светлина, отстранете съответния капак, издърпайте патрона заедно с крушката (1 на илюстрация 5.12) от фара по посока на стрелката и извадете крушката от патрона.
14. За да премахнете лампата за къси светлини на ксеноновия фар, изключете конектора на фара, отстранете съответния гумен капак, натиснете зъбчето (1 на илюстрация 5.14a) на конектора (2) и го изключете. Завъртете крушката заедно с блока за запалване на 45° по посока на стрелката и я извадете от фара. След това натиснете езичето (стрелката на илюстрация 5.14b), отворете държача (1) и извадете лампата.

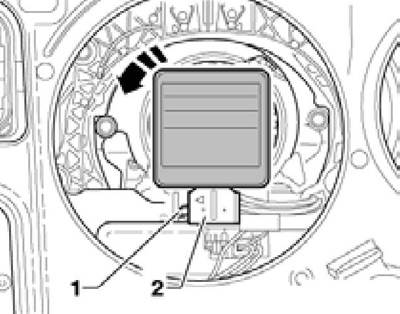

5.14a Премахване на ксенонова лампа с блок за запалване

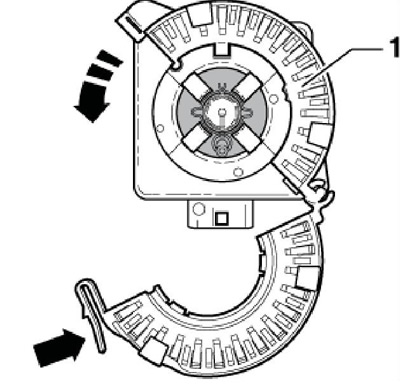

5.14b Отделяне на ксенонова лампа от блока за запалване
15. Блокът за управление на ксенонова лампа ("J343" или "J344") и блокът за управление на режимите ("J667" или "J668") могат да бъдат премахнати след сваляне на фара чрез развиване на винтовете съответно (3 или 2 на илюстрацията) . Когато монтирате, затегнете винтовете до 1,4 Nm.

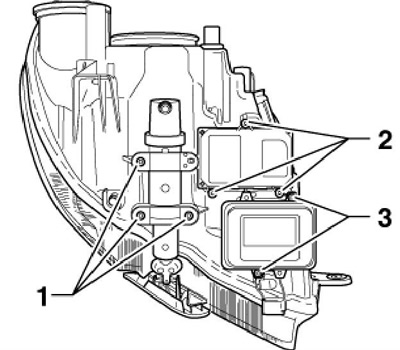

5.15 Закрепване на блоковете за управление (2 и 3) и повдигащия цилиндър (1) към фара
Промяна на настройките на фаровете при промяна на посоката на движение
17. Ксеноновите фарове могат да бъдат настроени за шофиране от другата страна на пътя чрез менюто на многофункционалния дисплей (вижте "Органи за управление и техники за работа") или с помощта на диагностичен инструмент (вижте Глава 5).
5.17 Измерване на центровката на фаровете при LHD модели

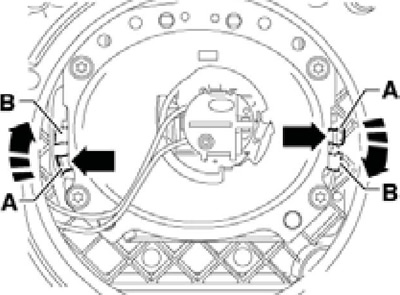

18. При модели с халогенни фарове свалете капака на лампата за къси светлини и преместете лостовете (стрелките на илюстрацията) в позиция (A, за дясно движение) или (B, за ляво движение).
