Премахване
1. Свалете капака на клапана, както е описано в Глава 4.
2. С помощта на 10-милиметров гаечен ключ отстранете двата болта на цилиндровата глава, които също закрепват лявото и дясното кобилно рамо към главата.

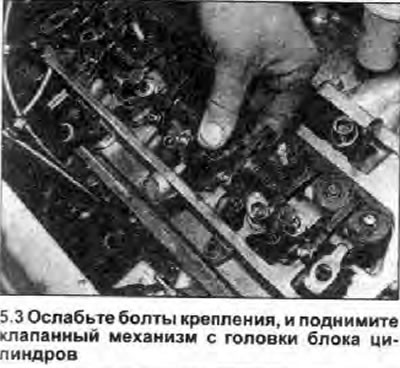

3. Равномерно и постепенно разхлабвайте четирите монтажни болта на клапанния механизъм с половин оборот наведнъж. докато се освободи налягането на пружините на клапана върху кобилните рамена. Отстранете болтовете, маркиращи местоположението на масления щит, който е монтиран в горната част на дясната опора, и повдигнете модула на клапанния механизъм от главата на цилиндъра (вижте илюстрацията).

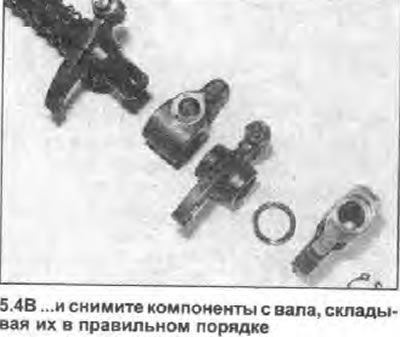

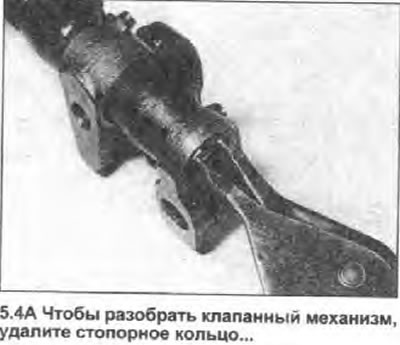

4. Ако е необходимо, възелът на клапанния механизъм може да бъде разглобен, като се отстрани скобата от единия край на кобилния вал и се отстранят различните компоненти от края на вала. Подредете всички компоненти в правилния ред, за да не ги смесите по време на монтажа (вижте илюстрациите).
Проверка
5. След като разглобите клапанния механизъм, проверете работните повърхности на кобилните рамена и вала за наличие на обработени места и драскотини. Ако има видими признаци на износване, трябва да се смени съответното кобилно рамо и/или вал.
Инсталиране
6. Ако веригата на клапаните е била разглобена, сглобете я в обратния ред на отстраняването и закрепете всички компоненти с скоби. Уверете се, че скобата е правилно поставена в жлеба и че всички кобилни рамена се въртят свободно върху вала.

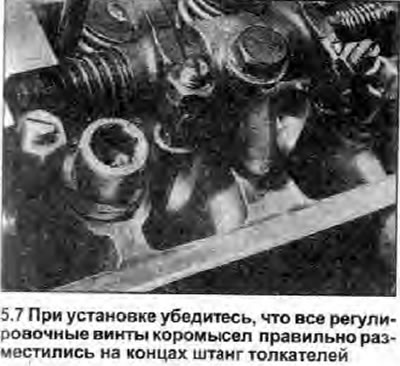

7. Спуснете клапанния механизъм до работно положение на главата на цилиндъра, като се уверите, че всички регулиращи винтове на кобилните рамена са правилно разположени в краищата на съответстващите им тласъци (вижте илюстрацията).

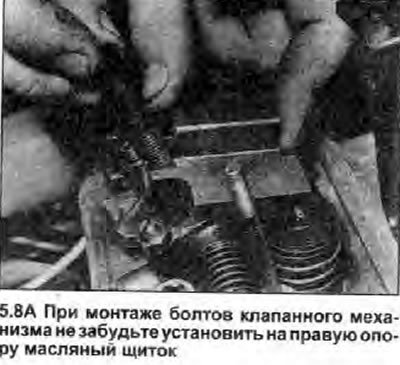

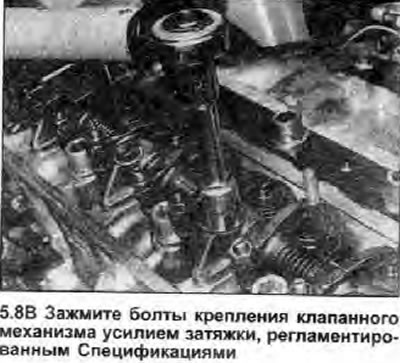

8. Поставете четирите монтажни болта на клапанния механизъм и след като сте поставили правилно масления щит в дясната опора, затегнете ги равномерно и постепенно с въртящия момент на затягане, регулиран от Спецификации (вижте илюстрациите).
9. Поставете два болта за закрепване на главата на блока цилиндри, фиксиращи и лявата и дясната опора, и ги затегнете в началото в момента на вдишване. Етап 1 (вижте Спецификации) и след това завъртете към ъглите, посочени в Спецификации за етапи 2 и 3. Ако е необходимо, вижте Глава 6, параграф 26.
10. Регулирайте хлабините на клапаните, както е описано в Раздел 1.
11. Монтирайте капака на клапана, както е описано в Глава 4.
