Снятие
1. Снимите педаль сцепления (см. Раздел 6).

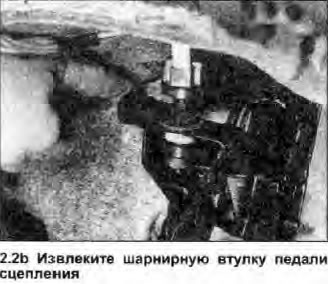

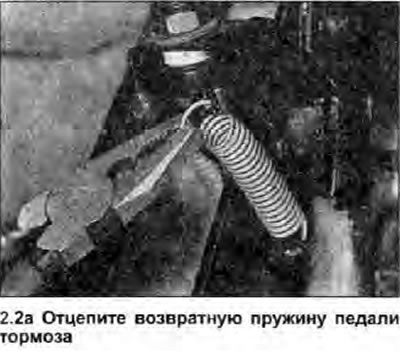

2. Отцепите от педали тормоза возвратную пружину, затем извлеките черную пластмассовую шарнирную втулку педали сцепления (см. фото).

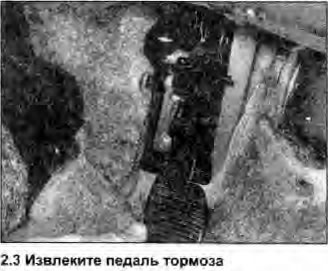

3. Снимите блокирующую скобу, крепящую приводящую тягу к оси педали тормоза, затем извлеките педаль, отцепив приводящую тягу (см. фото).
Осмотр
4. Аккуратно очистите все компоненты и замените те из них, что изношены или повреждены. Тщательно осмотрите возвратную пружину и рабочие поверхности педали, ее кронштейна и шарнирной втулки. Свободная длина возвратной пружины должна составлять 60-70 мм; если она растянута (имеет большую длину), ее необходимо заменить.
Установка
5. Производите установку в обратном снятию порядке, нанеся тонкий слой универсальной смазки на все шарнирные детали и рабочие поверхности. Проверьте и отрегулируйте, если необходимо, высоту установки педали (см. Главу 3).
