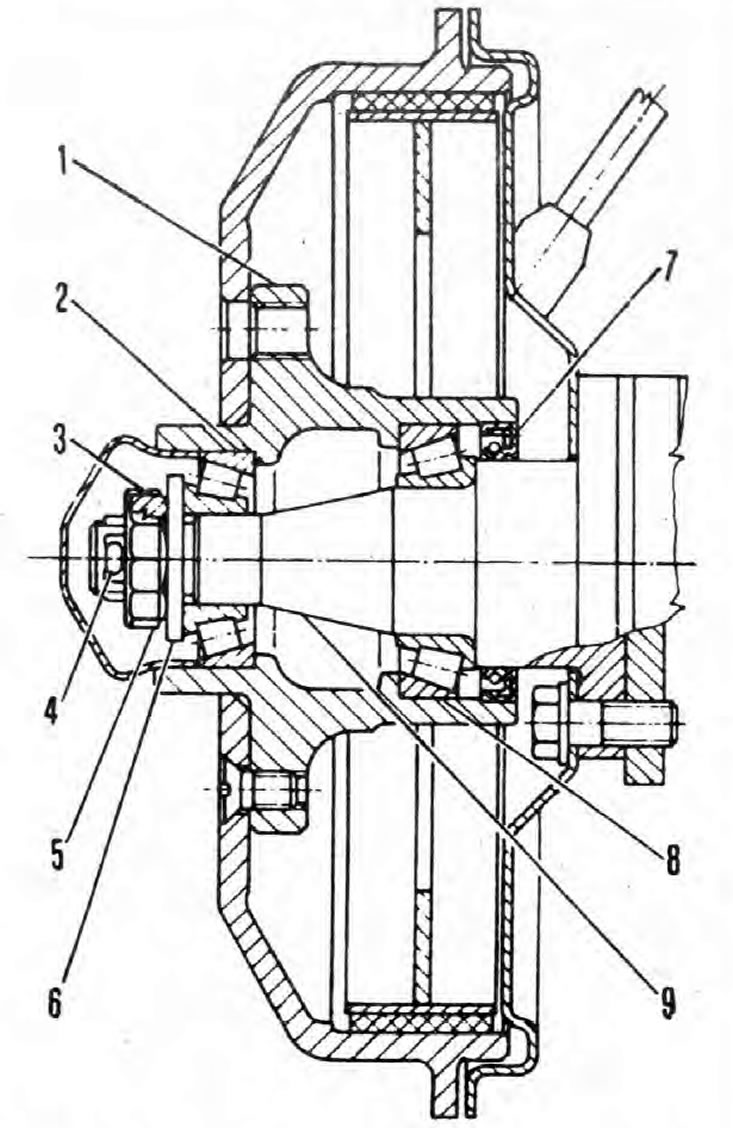

Рис. 10.10. Ступица заднего колеса и подшипники в разрезе
1. Ступица заднего колеса; 2. Внешний подшипник; 3. Гайка ступицы заднего колеса/ поворотной цапфы; 4. Шплинт; 5. Фиксатор; 6. Шайба; 7. Сальник; 8. Внутренний подшипник; 9. Поворотная цапфа.
Примечание: Не снимайте подшипники без крайней необходимости, вероятно он будет при этом повреждено. Для установки подшипника потребуется пресс или большие верстачные тиски.
Снятие
1. Снимите и осмотрите тормозной барабан (Раздел 9).
2. Удалите крышку со ступицы, извлеките шплинт и фиксатор гайки, затем открутите гайку и снимите шайбу (Раздел 1).

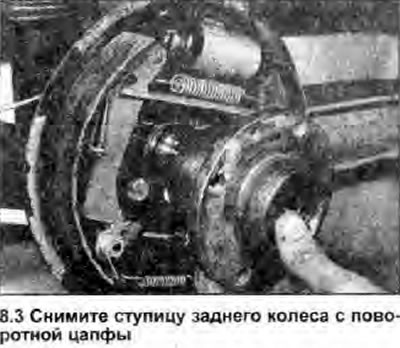

3. Снимите ступицу с поворотной цапфы (см. фото). Если подшипники необходимо заменить, снимите их внутренние кольца; если это не делается, то защитите сборку ступицы, чтобы грязь не попала в подшипники, и чтобы не выпали внутренние кольца.
4. Если поворотная цапфа изношена или повреждена, замените ее (Глава 9).
5. Осторожно, чтобы не поцарапать и не повредить кожух сальника, извлеките сальник из ступицы отверткой; при установке используйте новый.
6. Выбейте наружное кольцо внешнего подшипника из ступицы, используя молоток и подходящий пробойник.
7. Выбейте наружное кольцо внутреннего подшипника из ступицы.
8. Тщательно очистите ступицу от грязи и смазки, удалите все задиры и неровности, которые могли бы препятствовать сборке. Проверьте резьбу болтов колеса на наличие трещин, износа или повреждений, и замените ступицу если необходимо.
Установка
9. При сборке, заполните новые подшипники литиевой смазкой хорошего качества. Чтобы облегчить установку, покройте тонким слоем смазки наружные кольца подшипника и отверстие в ступице. Обратите внимание, что оба подшипника должны быть установлены отмеченной поверхностью наружу.
10. Опираясь о внешний край ступицы, запрессуйте в нее наружное кольцо нового внутреннего подшипника, пока оно не упрется в буртик.
11. Затем, опираясь о внутренний край ступицы, запрессуйте в нее наружное кольцо нового внешнего подшипника.
12. Запрессуйте в ступицу новый сальник, следя за тем, чтобы его уплотнительные кромки были обращены наружу (к подшипникам). Нанесите немного смазки на кромки сальника; лишнюю смазку сотрите.

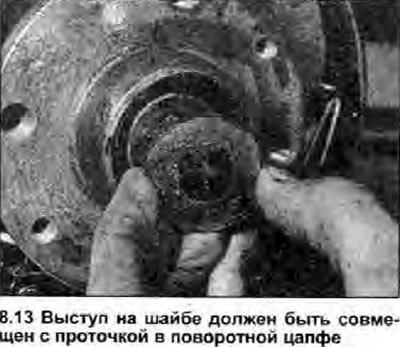

13. Установите на поворотную цапфу ступицу, шайбу и гайку (см. фото).
14. Установите тормозной барабан (Раздел 9).

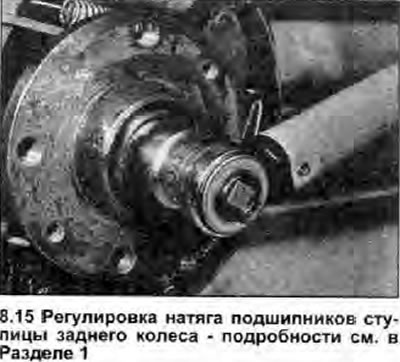

15. Отрегулируйте подшипник, и установите колесо как описано в Разделе 1 (см. фото).
