Система управления направлением светового луча фар — общее описание

Главная Шкода Фаворит (1987-1994) Электрооборудование Оборудование и приборы

0

1. Для компенсации загрузки автомобиля необходимо корректировать направление светового луча путем вращения рукоятки на панели.

2. Система включает в себя установленный в приборной панели блок управления, гидравлический привод (в котором применяется специальная жидкость) на каждом блоке фары, и трубки, соединяющие каждый привод с блоком управления.

3. Обратите внимание, что ни один из компонентов системы заменить отдельно невозможно.

4. Проверить систему можно следующим образом. Освободите оба привода (см. ниже) и сравнение их диапазон движения. Если они не работают синхронно, система неисправна и должна быть заменена. Точно так же, если имеются утечки жидкости из любой части системы, замените ее.

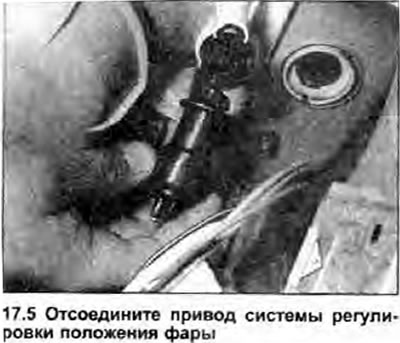

5. Чтобы снять систему, отделите приводы от фар, вращая их против часовой стрелки и резко срывая с шарового шарнира. Следите за тем, чтобы не повредить соединительный патрубок (фото).



6. Проследите пролегание трубок к перегородке, освобождая их от зажимов или стяжек, выдавите большое уплотнительное кольцо, и аккуратно пропустите трубки и приводы в салон автомобиля.

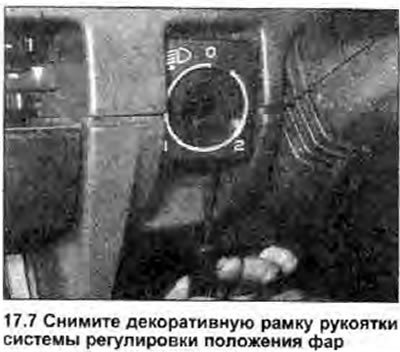

7. Снимите рукоятку управления, от-делите декоративную рамку (фото), затем открутите блок управления от приборной панели.



8. Снимите приборную панель (Глава 19) и достаньте компоненты системы.

9. Производите установку в обратном снятию порядке.
