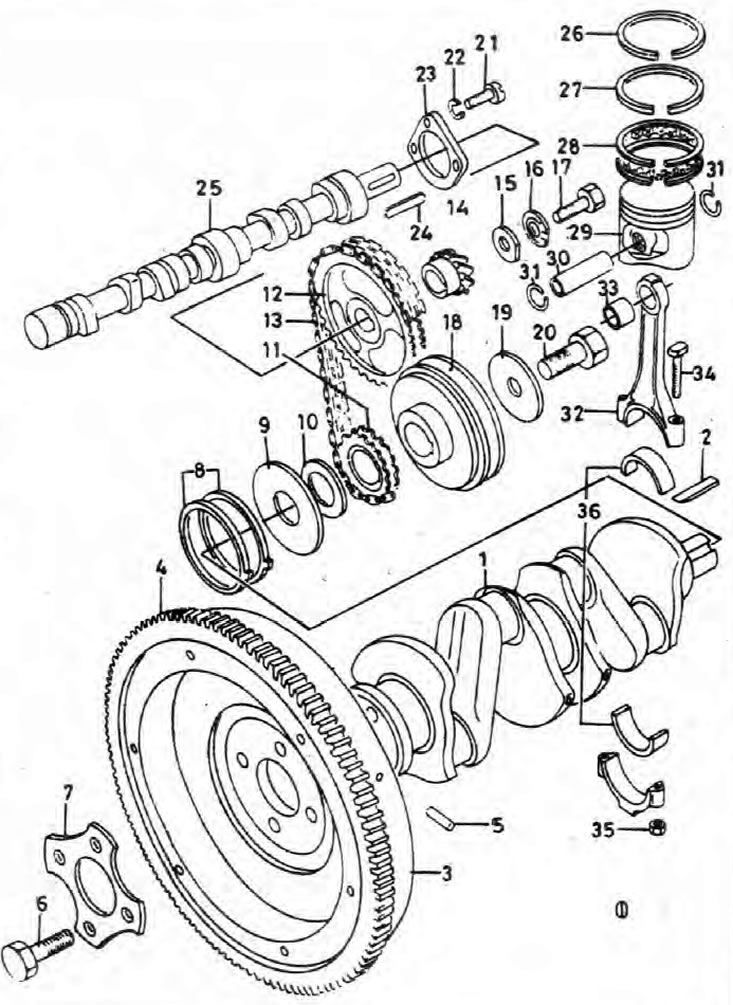

Рис. 2В.3. Коленвал, распредвал и связанные компоненты
1. Коленвал; 2. Сегментная шпонка; 3. Маховик; 4. Зубчатый венец маховика; 5. Установочный штифт; 6. Болт крепления маховика; 7. Блокирующая пластина; 8. Упорные шайбы коленвала; 9. Распорная прокладка; 10. Шайба; 11. Звездочка коленвала; 12. Звездочка распредвала; 13. Приводная цель; 14. Ведущая шестерня распределителя; 15. Вогнутая шайба; 16. Стопорная шайба; 17. Болт распредвала; 18. Шкив коленвала; 19. Шайба; 20. Болт крепления шкива коленвала; 21. Винт крепления опорной пластины распредвала; 22. Пружинная шайба; 23. Опорная пластина распредвала; 24. Сегментная шпонка; 25. Распредвал; 26. Верхнее компрессионное кольцо; 27. Второе компрессионное кольцо; 28. Маслосъемное кольцо; 29. Поршень; 30. Поршневой палец; 31. Стопорное кольцо; 32. Шатун; 33. Втулка верхней головки шатуна; 34. Болт крышки шатунного подшипника; 35. Гайка крышки шатунного подшипника; 36. Вкладыши шатунного подшипника.
