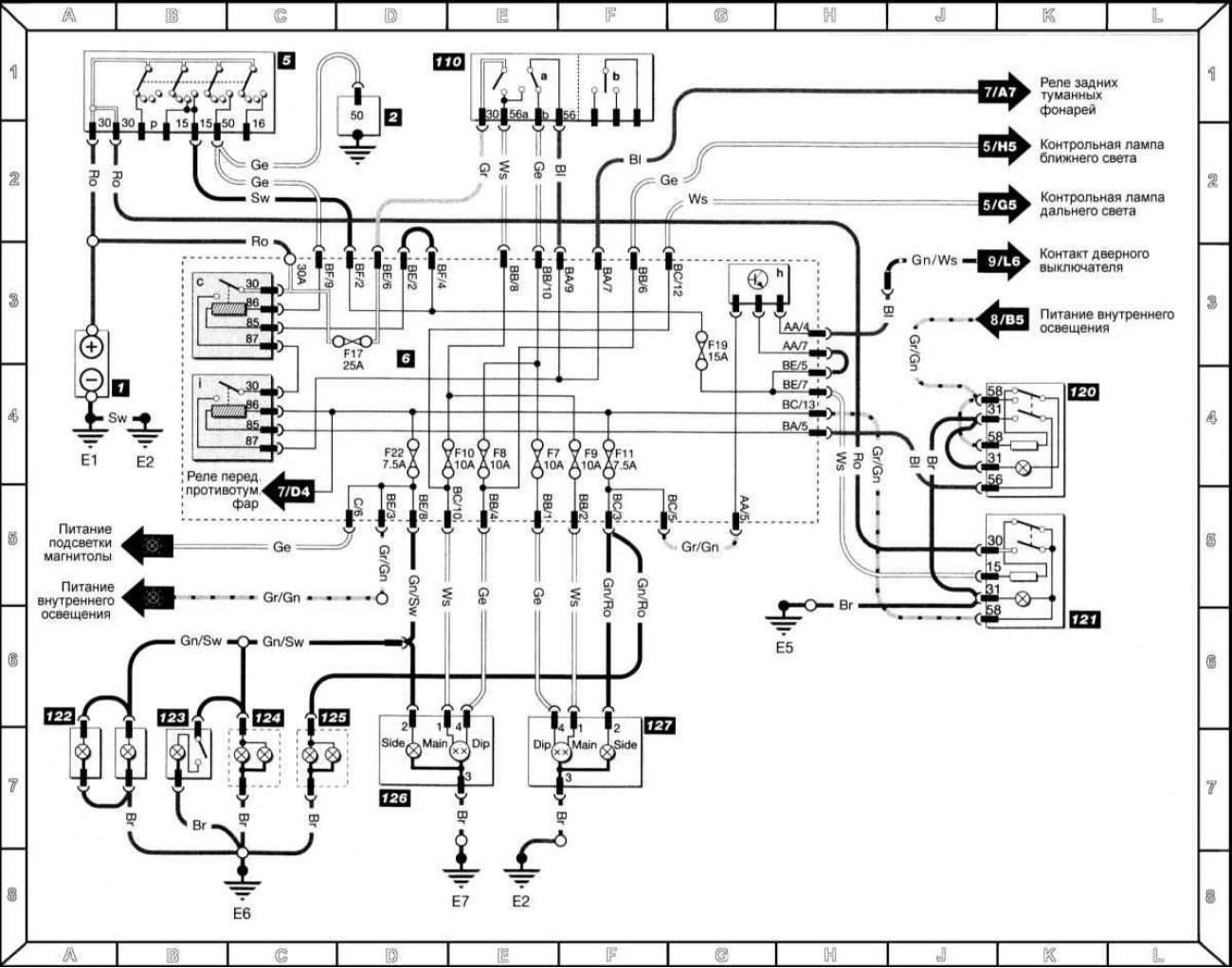

Открыть большую картинку в новой вкладке »
Обозначение компонентов
1 - Батарея; 2 - Стартер; 5 - Выключатель зажигания; 6 - Монтажный блок реле/предохранителей; с = реле контакта "Х"; i = реле дальнего света; h = сигнальный зуммер габаритных огней; 110 - Комбинированный переключатель; а = ближний свет/мигание головными фарами; b = указатели поворотов; 120 - Выключатель ходовых огней (ближний свет); 121 - Выключатель габаритных огней; 122 - Подсветка номерного знака; 123 - Выключатель и фонарь освещения багажного отделения; 124 - Левый задний фонарь; 125 - Правый задний фонарь; 126 - Левая головная фара; 127 - Правая головная фар
Обозначения цвета изоляции электропроводки
Ws - Белый; Sw - Черный; Ro - Красный; Br - Коричневый; Gn - Зеленый; Vi - Фиолетовый; Bl - Синий; Gr - Серый; Li - Лиловый; Ge - Желтый; Or - Оранжевый
