Регулировка клапанного зазора
1 - Измерительный щуп; 2 - Контргайка; 3 - Регулировочный винт; 4 - Отвертка; 5 - Ключ
Примечание. Толкатели клапанов двигателей объемом 1.6 л оборудованы гидравлическими компенсаторами, а потому необходимость в регулировке клапанных зазоров отпадает.
1. От правильности регулировки клапанных зазоров в значительной мере зависит эффективность отдачи двигателя. Превышение допустимой величины клапанных зазоров ведет к запаздыванию в срабатывании клапанов (слишком позднее открывание и раннее закрывание). С другой стороны, слишком плотная посадка компонентов чревата опасностью потери компрессионного давления в результате неполного закрывания клапанов вследствие теплового расширения штанг толкателей. Кроме того, в такой ситуации происходит интенсивное прогорание тарелок и седел клапанов.
2. Регулировка клапанных зазоров производится на холодном двигателе (зазоры впускных и выпускных клапанов при температуре двигателя +20°С должны составлять 0.20 мм). В случае если штанги впускных клапанов изготовлены из алюминия, а не из стали, зазор следует установить 0.25 мм. Снимите крышку головки цилиндров (см. Главу Ремонт двигателя). С целью облегчения проворачивания коленчатого вала имеет смысл также вывернуть свечи зажигания (см. Раздел Замена свечей зажигания - модели 1.3 л).

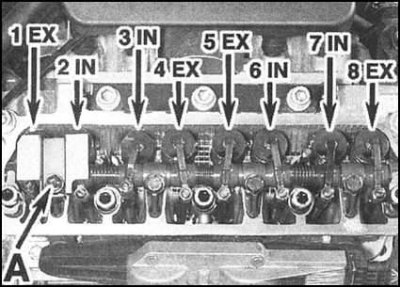

3. С целью обеспечения доступа к первым двум клапанам выверните крепежный болт и снимите установленный под крышкой заливной горловины двигательного масла маслоотражатель А.
4. Толкатель подлежащего регулировке клапана должен упираться в пятку соответствующего кулачка распределительного вала (достигается проворачиванием коленчатого вала). Для удобства клапаны нумеруются, начиная от ближайшего к цепи привода ГРМ. Регулировка производится в соответствии с данной нумерацией, что позволяет избежать лишних проворачиваний коленчатого вала. Ниже приведена таблица, при помощи которой удобно определять порядок выполнения регулировок:
Клапан № 8 | Клапан № 1 | (Вып) |
Клапан № 6 | Клапан № 3 | (Впускн) |
Клапан №4 | Клапан № 5 | (Вып) |
Клапан № 7 | Клапан № 2 | (Впускн) |
Клапан № 1 | Клапан № 8 | (Вып) |
Клапан № 3 | Клапан № 6 | (Впускн) |
Клапан № 5 | Клапан № 4 | (Вып) |
Клапан № 2 | Клапан № 7 | (Впускн) |
5. Требуемые размеры клапанных зазоров приведены в Спецификациях. Для выполнения регулировки ослабьте гаечным ключом шестигранную контргайку сферической опоры коромысла. Опора при этом удерживается от проворачивания отверткой.
6. Введите лезвие измерительного щупа соответствующей требованиям Спецификаций толщины в зазор между торцом стержня клапана и рабочей поверхностью коромысла его привода. Вращением регулировочного винта сферической опоры добейтесь плотной посадки лезвия в зазоре. Зафиксировав опору в требуемом положении, затяните контргайку и повторите проверку.
7. Соответствующим образом проворачивая коленчатый вал, повторите процедуру для оставшихся клапанов в оговоренном выше порядке.
8. Установите маслоотражатель и с требуемым усилием затяните крепежный болт. Установите на место крышку головки цилиндров и (если снимали) свечи зажигания (см. Раздел Замена свечей зажигания - модели 1.3 л).
