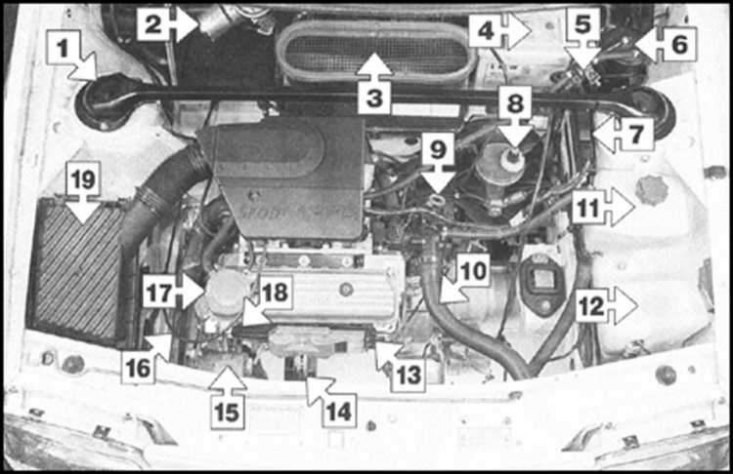

Вид двигательного отсека моделей 1.3 л
1 - Распорная штанга стоек подвески; 2 - Электромотор привода стеклоочистителей; 3 - Блок отопителя; 4 - Батарея; 5 - Электромагнитный клапан продувки угольного адсорбера; 6 - Угольный адсорбер; 7 - ECU системы управления двигателем; 8 - Резервуар тормозной жидкости; 9 - Щуп измерения уровня двигательного масла; 10 - Верхний шланг радиатора; 11 - Расширительный бачок системы охлаждения; 12 - Резервуар жидкости омывания ветрового стекла; 13 - Блок катушки зажигания; 14 - Масляный фильтр; 15 - Генератор; 16 - Ремень привода вспомогательных агрегатов; 17 - Крышка заливной горловины двигательного масла; 18 - Свеча зажигания первого цилиндра (под блоком катушки); 19 - Кожух воздухоочистителя

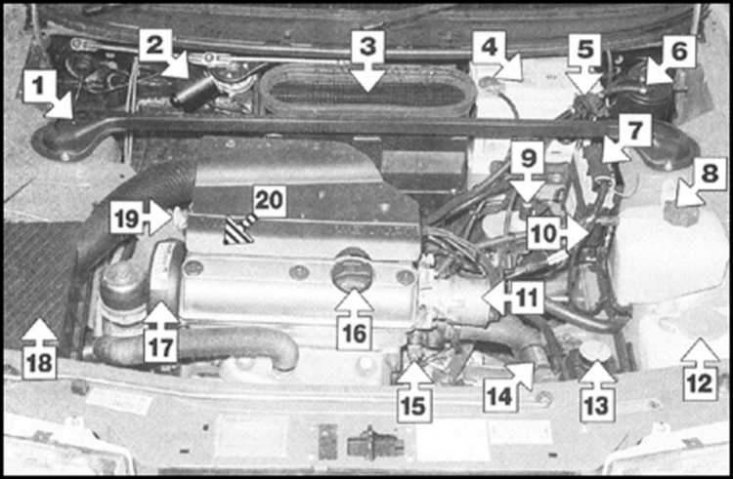

Вид двигательного отсека моделей 1.6 л
1 - Распорная штанга стоек подвески; 2 - Электромотор привода стеклоочистителей; 3 - Блок отопителя; 4 - Батарея; 5 - Электромагнитный клапан продувки угольного адсорбера; 6 - Угольный адсорбер; 7 - ECU системы управления двигателем; 8 - Расширительный бачок системы охлаждения; 9 - Резервуар тормозной жидкости; 10 - ВВ катушка зажигания; 11 - Распределитель зажигания; 12 - Резервуар жидкости омывания ветрового стекла; 13 - Резервуар гидравлической жидкости PAS; 14 - Верхний шланг радиатора; 15 - CTS; 16 - Крышка заливной горловины двигательного масла; 17 - Верхняя крышка ремня привода ГРМ; 18 - Кожух воздухоочистителя; 19 - Щуп измерения уровня двигательного масла; 20 - Свеча зажигания первого цилиндра (под блоком катушки)

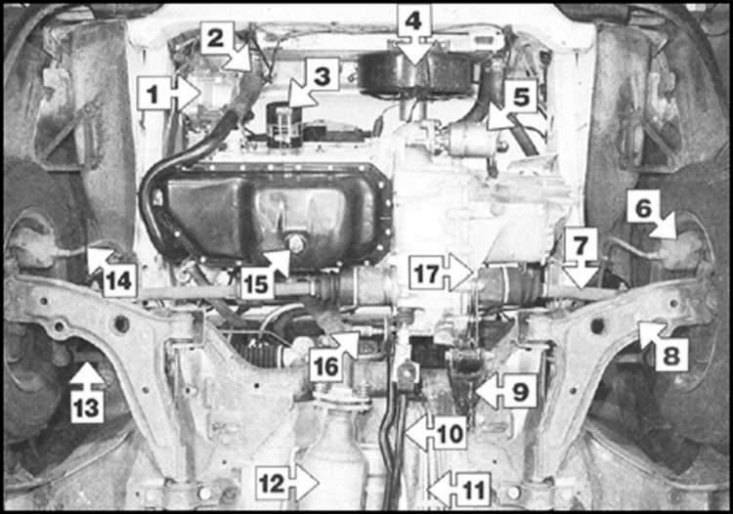

Вид снизу на передок моделей 1.3 л
1 - Генератор; 2 - Нижний шланг радиатора; 3 - Масляный фильтр; 4 - Вентилятор обдува радиатора; 5 - Стартер; 6 - Суппорт тормозного механизма переднего колеса; 7 - Приводной вал; 8 - Вильчатый нижний рычаг подвески; 9 - Задняя опора силового агрегата; 10 - Тяга переключения передач; 11 - Тормозные/топливные линии; 12 - Каталитический преобразователь; 13 - Рулевая тяга; 14 - Гидравлический тормозного механизма; 15 - Сливная пробка поддона картера; 16 - l-зонд; 17 - Сливная пробка картера коробки передач

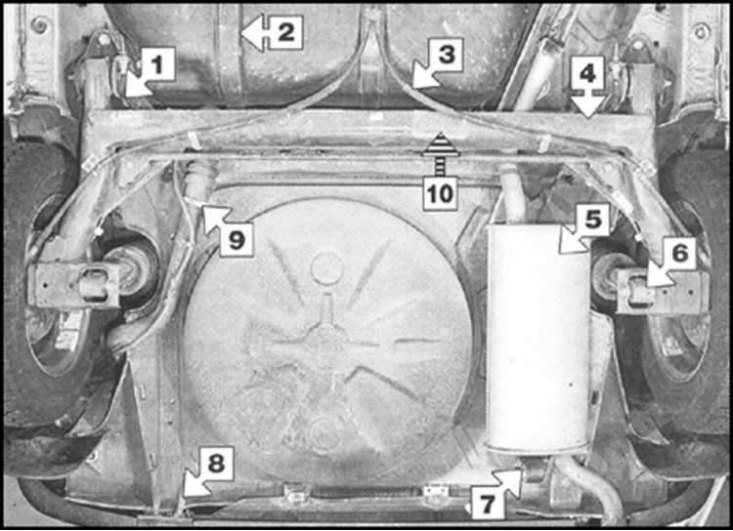

Типичный вид снизу на задок автомобиля
1 - Гидравлический шланг тормозного механизма; 2 - Топливный бак; 3 - Трос привода стояночного тормоза; 4 - Задний мост; 5 - Задний глушитель; 6 - Нижняя опора стойки задней подвески; 7 - Подвес опоры системы выпуска отработавших газов; 8 - Задний буксировочный рым; 9 - Заливная трубка топливного бака; 10 - Топливный фильтр
