Система управления подогревом всасываемого воздуха состоит из термочувствительного пластинчатого клапана, установленного внутри кожуха воздухоочистителя и рукава подачи подогретого воздуха от установленного над выпускным коллектором кожуха подогревающего устройства.

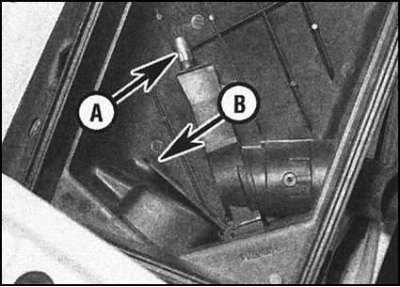

Вмонтированный в корпус термочувствительного клапана датчик при опускании температуры всасываемого воздуха ниже допустимого предела открывает заслонку, обеспечивая тем самым приток подогретого от выпускного коллектора воздуха и корректируя температуру подаваемого в двигатель воздушного потока.
По мере повышения температуры всасываемого потока заслонка клапана постепенно закрывается, сокращая подачу подогретого воздуха.
При наличии под рукой фена для волос и аэрозольного баллончика с охлаждающей жидкостью исправность функционирования сборки управления температурой всасываемого воздуха может быть легко проверена.
Описание процедуры снятия клапанной сборки приведено в Разделе Снятие и установка сборки воздухоочистителя.
