Примечание. См. предупреждения, приведенные в Разделе Общая информация и меры предосторожности.
Избегайте попадания топлива на открытые участки кожи - пользуйтесь защитными перчатками. Работу выполняйте только в хорошо вентилируемом помещении.
Общая информация
Топливный насос объединен с датчиком расхода топлива в единую сборку, установленную в верхней части топливного бака. Доступ к сборке обеспечивается путем снятия крышки специально предусмотренного лючка в панели пола в багажном отделении автомобиля. Сборка опущена внутрь топливного бака, а потому ее снятие сопряжено с попаданием летучей фазы содержимого бака в атмосферу.
Снятие
1. Сбросьте остаточное давление в системе питания (см. Раздел Сброс остаточного давления в системе питания).
2. Удостоверьтесь, что автомобиль запаркован на ровной горизонтальной площадке, затем отсоедините отрицательный провод от батареи.
3. Сложите вперед заднее сиденье автомобиля и снимите декоративную крышку панели пола.

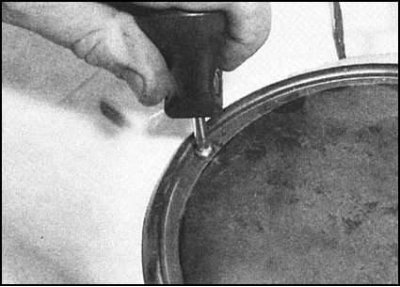

4. Выверните крепежные винты и снимите крышку лючка доступа к сборке топливного насоса/датчика расхода топлива в панели пола.

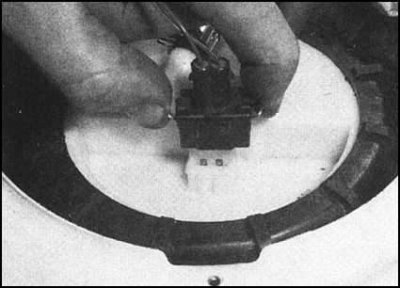

5. Рассоедините разъем электропроводки в верхней части сборки.

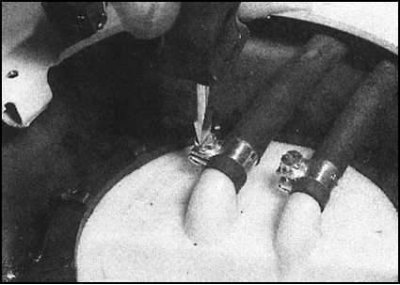

6. Обложите ветошью штуцерные соединения шлангов подачи и возврата топлива, затем ослабьте хомуты и отсоедините шланги от верхней части сборки. Не забудьте промаркировать шланги в порядке их подсоединения - на штуцерах предусмотрены специальные метки в виде стрелок, указывающих направление потока.

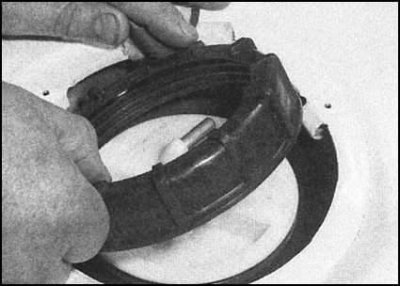

7. Отверните пластмассовое кольцо крепления сборки в проеме топливного бака.

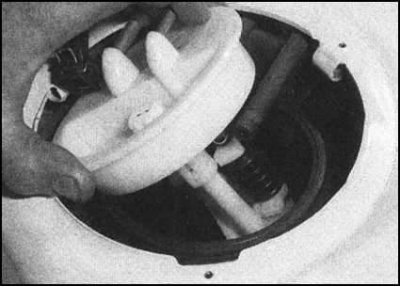

8. Для отпускания байонетного фиксатора поверните сборку налево, затем извлеките ее из бака...

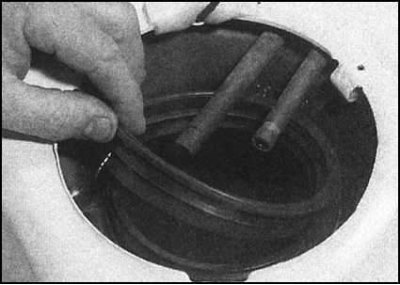

...предварительно дождавшись стекания в нее остатков топлива. Снимите резиновую уплотнительную прокладку.

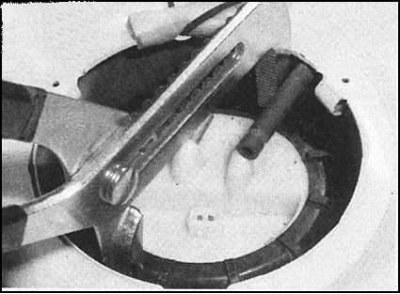

Примечание. Отдавание пластмассового крепежного кольца может быть произведено при помощи раздвижных щипцов для водопроводной арматуры.
9. Извлеките сборку насоса с датчиком из автомобиля и уложите на лист хорошо впитывающего влагу картона или расстеленную ветошь. Проверьте поплавок на конце рычага датчика на наличие проколов и признаков проникания в него топлива - поврежденный поплавок подлежит замене.
10. Сборка оборудована подпружиненным топливозаборником, конструкция которого гарантирует возможность всасывания топлива в насос из самой нижней точки бака. Проверьте свободу перемещения топливозаборника
11. Осмотрите резиновую уплотнительную прокладку проема лючка доступа в топливном баке на наличие признаков повреждений. В случае необходимости произведите замену.

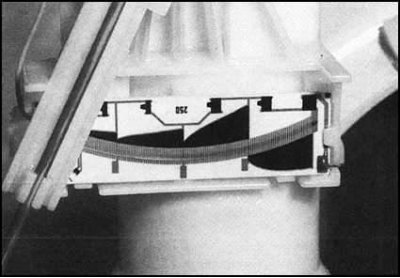

12. Очистите поверхности ползуна и дорожки рабочего элемента датчика от грязевого налета и проверьте компоненты на наличие трещин.
Установка
Установка производится в обратном порядке. Обратите внимание на следующие моменты:
- a) Постарайтесь не сгибать при установке рычаг поплавка датчика;
- b) При правильной установке рычаг поплавка должен оказаться расположен перпендикулярно осевой линии автомобиля;
- c) Перед установкой смажьте установочную резиновую прокладку чистым топливом;

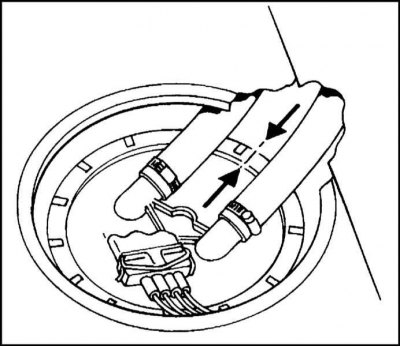

- d) Метки в виде стрелок на верхней крышке сборки и краю проема лючка в баке должны оказаться совмещены;
- e) Проследите за правильностью порядка подсоединения к сборке шлангов подачи и возврата топлива (в соответствии с нанесенной при демонтаже маркировкой).
