Важно: Уплотнения и уплотнительные кольца подлежат всегда замене. Чтобы защитить зубчатый приводной ремень от попадания охлаждающей жидкости, прикрыть его тряпкой прежде, чем начать извлечение насоса системы жидкостного охлаждения.

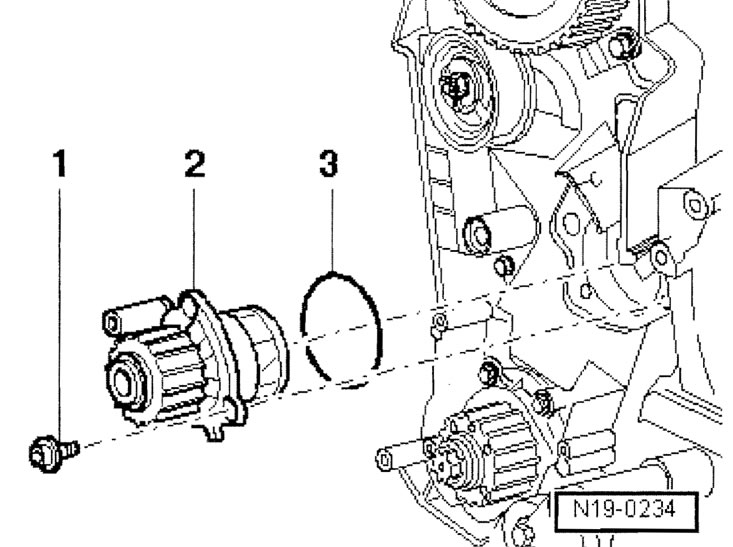

Слить охлаждающую жидкость. Снять зубчатый приводной ремень. Вывинтив винты крепления «1» насоса системы жидкостного охлаждения «2», извлечь осторожно насос системы жидкостного охлаждения.
Установка
Установку осуществляют в обратной последовательности действий; нужно соблюдать следующие указания. Очистить уплотняющую поверхность уплотнительного кольца круглого сечения. Смазав новое уплотнительное кольцо круглого сечения «3» охлаждающей жидкостью, надеть на насос системы жидкостного охлаждения. Установив насос системы жидкостного охлаждения «2» в блок цилиндров, затянуть винты крепления «1». Момент затяжки: 15 Нм.
Важно: Заглушки насоса системы жидкостного охлаждения направлены вниз.
Установить зубчатый клиновой ремень и натянуть его. Налить охлаждающую жидкость.
