Снятие и установка радиатора (Skoda Fabia 5J)

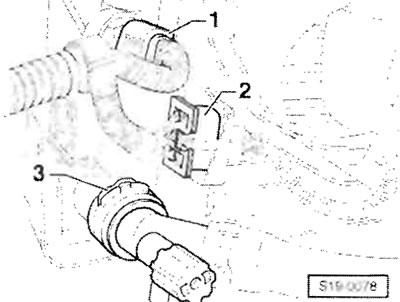

Снять передний бампер. Снять основные передние фары. Слить охлаждающую жидкость. Отсоединить штекерный соединитель -1- от термовыключателя вентилятора для охлаждающей жидкости -F18- и разъединить штекерный соединитель -2- на обечайке вентилятора. Отсоединить шланги для охлаждающей жидкости наверху и внизу от штуцеров радиатора.

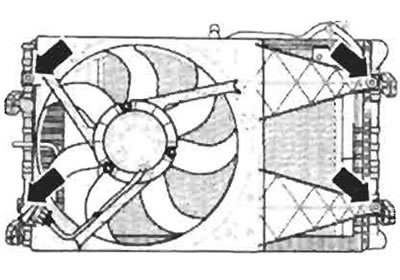

Вывинтив винты -стрелки-, извлечь обечайку вентилятора с вентилятором.

Важно: Кроме того, у автомобилей с кондиционером воздуха необходимо извлечь винт (в верхней части корпуса вентилятора), придерживающий держатель трубы трубопровода кондиционера.

Для автомобилей с кондиционером

Внимание: Нельзя открывать контур с охлаждающим средством кондиционера. Не подвешивать конденсатор на провода. Нельзя, чтобы шлангопроводы конденсатора были чересчур изогнуты (переломаны).

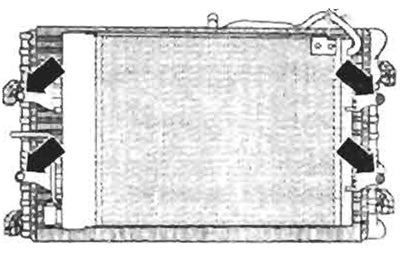

Вывинтить винты крепления конденсатора -стрелки-. Снять винт держателя нижнего трубопровода конденсатора с радиатора.



Информация скопирована с ресурса [SKODABOOK.ru]

Подвесить или же подпереть конденсатор таким образом, чтобы он при извлечении радиатора не повредился.

Для всех автомобилей

Извлечь винты опоры радиатора. Сместив радиатор к двигателю, извлечь его по направлению вниз.

Установка

Установку осуществляют в обратной последовательности действий, причем нужно соблюдать следующие указания. Заменить уплотнительные кольца и уплотнительные кольца круглого сечения. Налить охлаждающую жидкость.
