Головка блока цилиндров — снятие и установка (Skoda Fabia 5J)

Сборочная схема

Важно: Головки блока цилиндров с трещинами между седлами клапанов можно использовать и впредь без сокращения срока службы, если речь идет о небольших, максимум 0,5 мм широких трещинах. Дополнительная обработка головки блока цилиндров у дизельных двигателей не допускается. Заменить болты крепления головки блока цилиндров. При установке заменить самоконтрящиеся гайки и винты, которые затягиваются по углу поворота, а также уплотнительные кольца и уплотнения. В случае сборки сменной головки блока цилиндров со встроенным распределительным валом нужно после установки головки блока цилиндров смазать маслом площади соприкасания между тарельчатыми толкателями и поверхностью скольжения кулачков. Пластмассовые колпаки, защищающие вскрытые клапаны сменной головки блока цилиндров, следует удалить только перед самой установкой головки блока цилиндров. При замене головки блока цилиндров нужно произвести смену всего заправочного объема охлаждающей жидкости. Если моторное масло загрязнено, то необходимо сменить масло. Нельзя, чтобы температура двигателя превышала 35°C, в противном случае при ослаблении винтов крепления головки блока цилиндров последняя могла бы скрутиться.

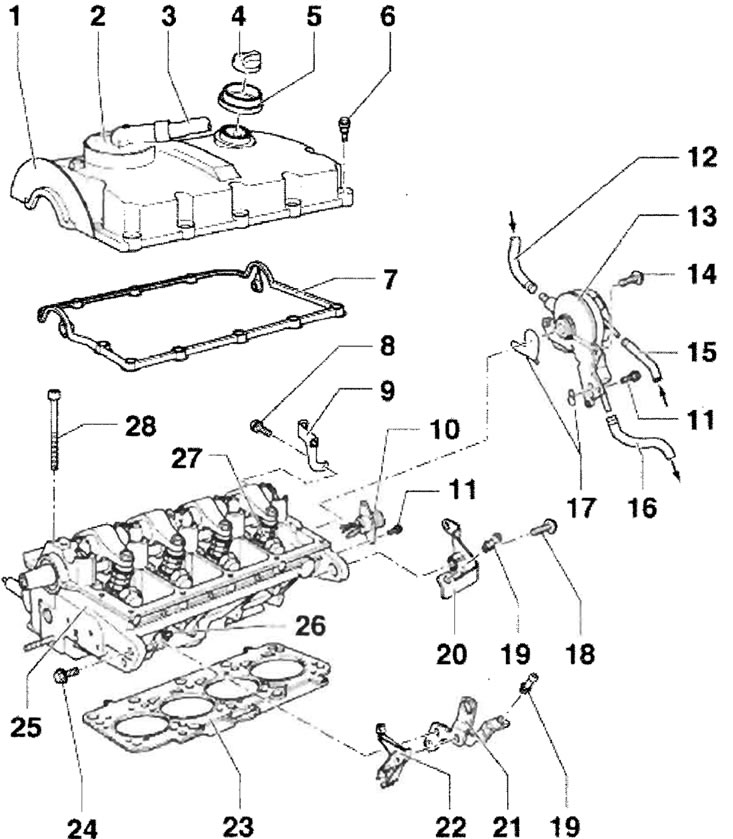

Для двигателя с буквенным обозначением BSW

1 - Крышка головки блока цилиндров, прежде чем установить, следует тщательно очистить уплотняющую поверхность чистой тряпкой; 2 - Редукционный клапан, для вентиляции картера коленчатого вала; 3 - К задней трубе для наддувочного воздуха; 4 - Крышка, если уплотнение повреждено, заменить его; 5 - Манжетное уплотнение, в случае повреждения заменить; 6 - Винт с направляющей гильзой, 10 Нм, все винты следует сначала подтянуть рукой; 7 - Уплотнитель крышки головки блока цилиндров, в случае повреждения заменить; 8 - 20 Нм Проушина; 9 - Центральный штекерный соединитель, для узла насос-форсунка; 11 - 8 Нм; 12 - От усилителя тормозного привода; 13 - Сдвоенный насос типа тандем, для подачи разрежения и топлива; 14 - 20 Нм; 15 - Подводящий шланг, от топливного фильтра, белая маркировка, проследить за прочностью установки, зафиксировать пружинными хомутиками; 16 - Сливной шланг, к топливному фильтру, синяя маркировка, проследить за прочностью установки, зафиксировать пружинными хомутиками; 17 - Уплотнение, заменить, соблюдав маркировку; 24 - 20 Нм; 25 - Головка блока цилиндров, после замены возобновить весь заправочный объем охлаждающей жидкости; 26 - Свеча накаливания, 15 Нм; 27 - Узел насос-форсунка; 28 - Болт крепления головки блока цилиндров, заменить, при ослаблении соблюдать последовательность, при затягивании соблюдать последовательность, проследить за тем, чтобы вкладывались прокладки в головку блока цилиндров

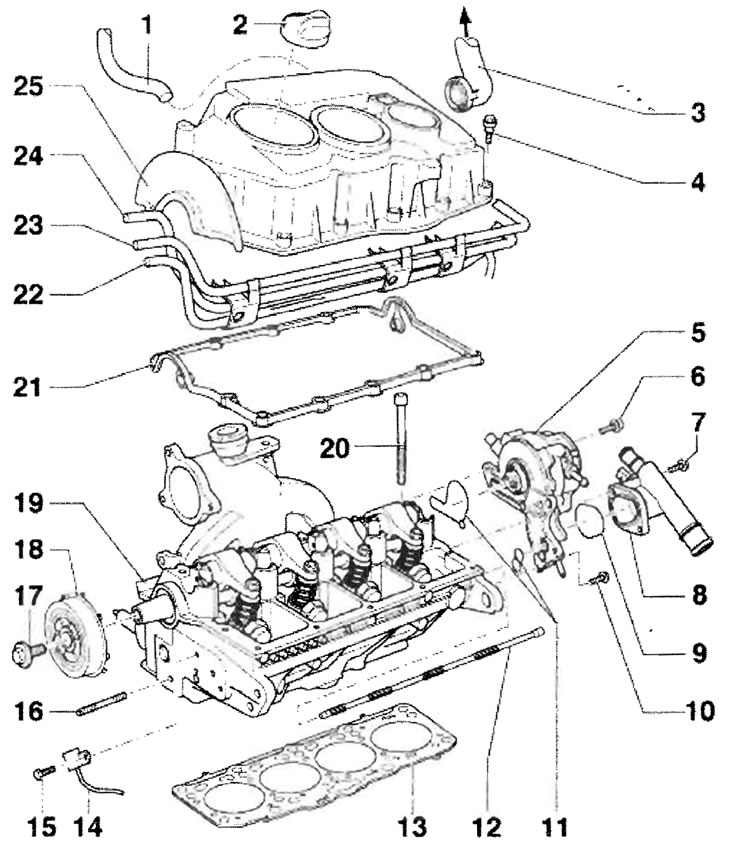

Для двигателя с буквенным обозначены BLS

1 - Заборный шланг, к соединительной детали сдвоенный насос типа тандем / усилитель тормозного привода; 2 - Пробка; 3 - Соединительная труба, для вентиля. картера двигателя, к рукаву воздухозаборника; 4 - Винт с направляющей гильзой, 10 Нм, винты следует сначала подтянуть рукой, соблюдать последовательность при ослаблении и затягивании; 5 - Сдвоенный насос типа тандем; 6 - 20 Нм; 7 - 10 Нм; 8 - Фланец для охлаждающей жидкости; 9 - Уплотнительное кольцо круглого сечения, заменить; 10 - 10 Нм; 11 - Уплотнительные кольца, заменить; 12 - Смесительная трубка, вложена в го-вытащить при помощи крючка; 13 - Прокладка головки блока цилиндров, руководствоваться маркировкой; 14 - Датчик Холла -G40-, положения распределительного вала; 15 - 10 Нм, устанавливать с применением фиксирующего средства -D 000 600 А2-; 16 - 15 Нм; 17 -100 Нм, для ослабления и затягивания воспользоваться контропорой -Т10051-; 18 - Ступица, с колесом датчика для датчика Холла -G40-, для снятия воспользоваться съемником -Т10052-; 19 - Головка блока цилиндров, проверить плоскостность, после замены сменить охлаждающую жидкость; 20 - Болт крепления головки блока цилиндров, заменить, при ослаблении соблюдать последовательность, при затягивании соблюдать последовательность, проследить за тем, чтобы вкладывались прокладки в головку блока цилиндров; 21 - Уплотнитель крышки головки блока цилиндров, в случае повреждения или нарушения герметичности заменить; 22 - Обратный топливопровод; 23 - Подводящий топливопровод; 24 - Трубопровод для охлаждающей жидкости; 25 - Крышка головки блока цилиндров

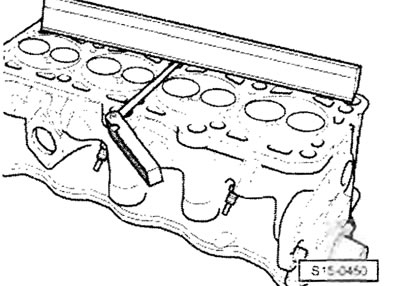

Проверка плоскостности головки блока цилиндров

Важно: Дополнительная обработка головки блока цилиндров у дизельных двигателей не допускается.

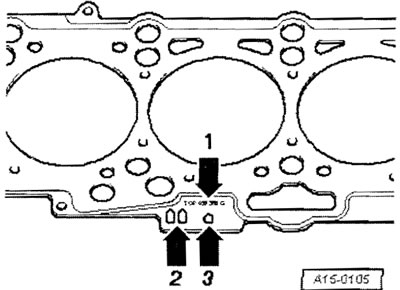

• номер запчасти = -стрелка 1-
• управляющий код = -стрелка 2- (не принимать во внимание)
• отверстия =-стрелка 3-

Важно: В зависимости от размера натяга поршня по отношению к блоку цилиндров для сборки устанавливаются прокладки головки блока цилиндров различной толщины. В случае замены одной лишь прокладки необходимо заменить ее прокладкой с такой же маркировкой.
