Ремонт клапанного механизма газораспределения (Skoda Fabia 5J)

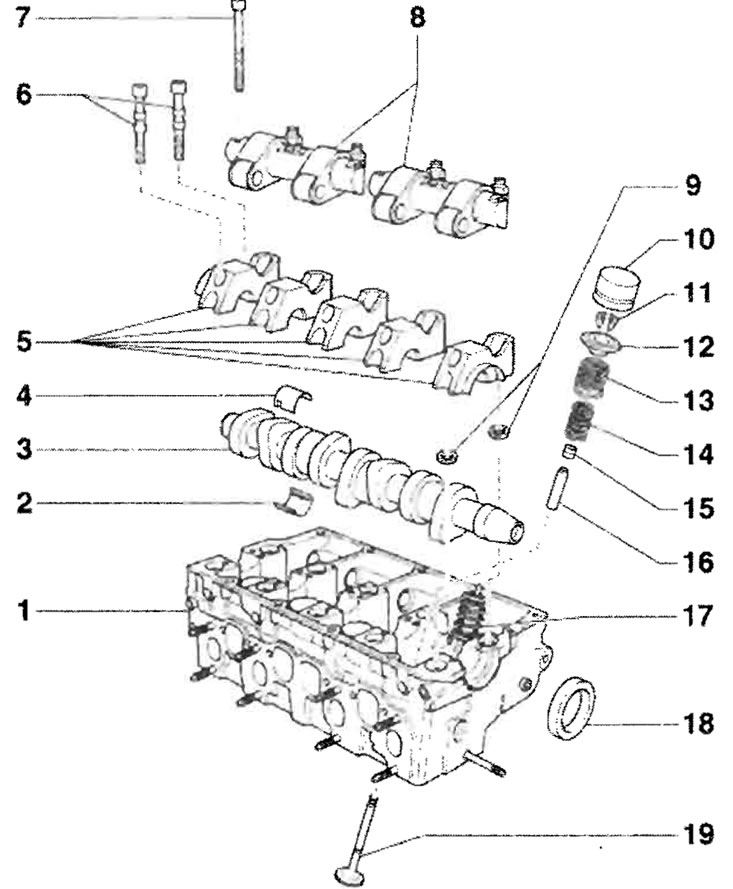

1 - Головка блока цилиндров, дополнительная обработка седел клапанов 2 -; 2 - Вкладыш подшипника, соблюдать положение для сборки, не перепутать уже использованные вкладыши подшипников (пометить их), проследить за правильным вкладыванием удерживающих выступов в крышки подшипников и в головку блока цилиндров; 3 - Распределительный вал, предел износа радиального зазора: 0,11 мм, биение: на более чем 0,04 мм; 4 - Вкладыш подшипника, соблюдать положение для сборки, не перепутать уже использованные вкладыши подшипников (пометить их), проследить за правильным вкладыванием удерживающих выступов в крышки подшипников и в головку блока цилиндров; 5 - Крышка подшипника, уплотнить крышку 1 и 5 уплотняющим средством -D 454 300 А2-; 6 - 8 Нм + повернуть дополнительно на 90° (1/4 оборота), заменить; 7 - 20 Нм + повернуть дополнительно на 90° (1/4 оборота), заменить, соблюдать последовательность при ослаблении и затягивании; 8 - Опора коромысел, не перепутать (пометить), соблюдать последовательность при ослаблении и затягивании; 9 - Подкладная шайба, для винтов крепления головки блока цилиндров, перед установкой крышек подшипников вложить в головку блока цилиндров; 10 - Гидравлический тарельчатый толкатель, не перепутать (пометить), откладывать рабочей поверхностью вниз, перед тем как приступить к установке, проверить осевой зазор распределительного вала, смазать рабочие поверхности маслом; 11 - Чеки клапана; 12 - Тарелка пружины клапана; 13 - Пружина клапана, наружная; 14 - Пружина клапана, внутренняя; 15 - Уплотнение стержня клапана; 16 - Направляющая втулка клапана; 17 - Узел насос-форсунка; 18 - Уплотнительное кольцо; 19 - Клапаны, не подгонять, допускается только пришлифовка
