Приподняв кожух двигателя по сторонам -стрелка А-, снять его по направлению вперед -стрелка В-. Извлечь трубопровод для наддувочного воздуха, для чего следует немного вытащить удерживающие зажимы.

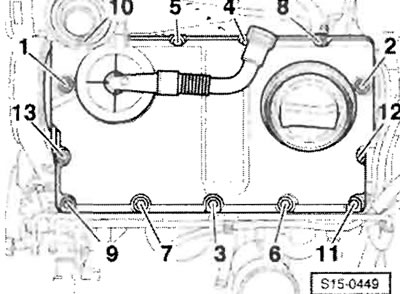

Для двигателя с буквенным обозначением BSW
Важно: Шланги для охлаждающей жидкости и топливопроводы остаются присоединены.

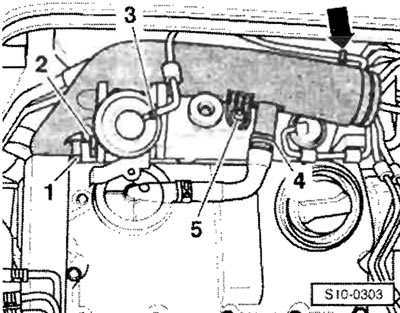

Отсоединить заборный шланг-3- от механического клапана рециркуляции ОГ. Отсоединив шланг для вентиляции картера двигателя -4- от трубы впускаемого воздуха, вывинтить винты 2- и -5- и отжать трубу назад.
Важно: Труба впускаемого воздуха остается установленной на турбонагнетателе.
Снять впускной патрубок с механическим клапаном системы рециркуляции ОГ и с заслонкой регулятора. Снять верхний защитный кожух зубчатого приводного ремня, для чего следует освободить зажимы. Вывинтив винты крышки головки блока цилиндров в последовательности -13 — 1 снять крышку.

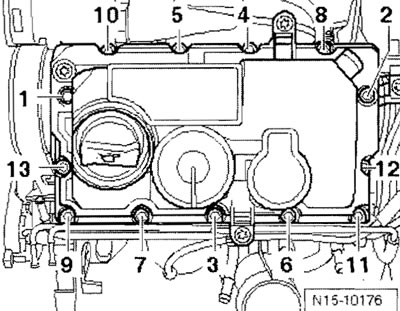

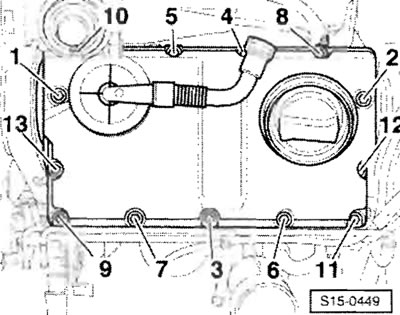

Для двигателя с буквенным обозначением BLS
Отсоединить шланг для вентиляции картера двигателя от крышки головки блока цилиндров. Отсоединить заборный шланг, ведущий к вакуум-ресиверу на головке блока цилиндров. Освободить топливные шланги и -шланги для охлаждающей жидкости на правом воздухонаправляющем патрубке.
Важно: Шланги для охлаждающей жидкости и топливопроводы остаются присоединены.

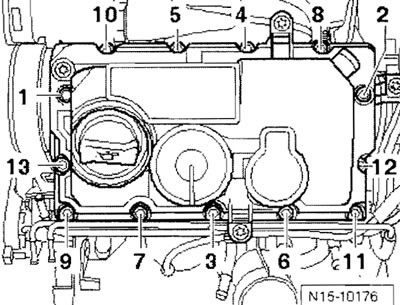

Снять верхний защитный кожух зубчатого приводного ремня, для чего следует освободить зажимы. Вывинтив винты крышки головки блока цилиндров в последовательности -13 — 1 снять крышку.
Установка
Установку осуществляют в обратной последовательности действий, причем нужно соблюдать следующие указания.

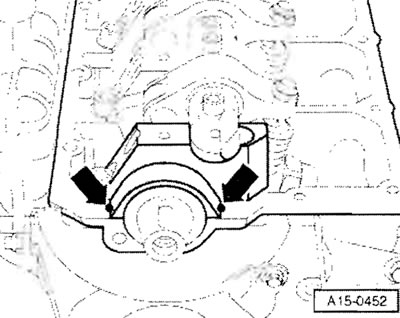

Внимание: Очистить уплотняющую поверхность на крышке головки блока цилиндров и на головке блока цилиндров от остатков уплотняющего средства при помощи химического средства для устранения уплотнений. Обезжирить уплотняющие поверхности. Нанести на обе кромки на уплотняющих поверхностях крышки подшипника и головки блока цилиндров -стрелки- впереди.
[Оригинал статьи найдёте на ресурсе: www.SKODABOOK.ru]

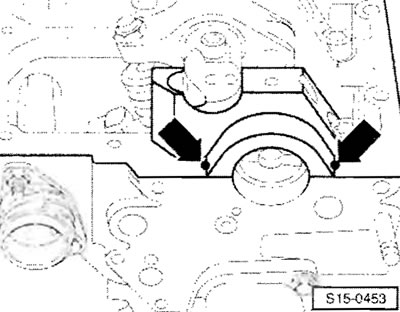

И сзади небольшое количество (диаметр прибл. 5 мм) уплотняющего средства -D 454 300 А2- -стрелки-.
