Снятие и установка деталей системы охлаждения — сборная схема (Skoda Fabia 5J)

Важно: Перед тем как приступить к ремонту, следует оставить автомобиль остыть, в случае надобности следует сбросить давление осторожным частичным открытием пробки с редукционным клапаном на уравнительном стыке. Соединения шлангов зафиксированы пружинными хомутиками. При ремонте пользоваться только пружинными хомутиками. Для установки пружинных хомутиков следует применить клещи на пружинные хомутики. Все клещи нужно заменить уплотнения и уплотнительные. Устанавливать шланги для охлаждающей жидкости без внутренних напряжений и таким образом, чтобы они не касались других деталей (руководствоваться маркировкой на соединительном элементе шланга и на шланге).

Составные части системы охлаждения, находящиеся на кузове

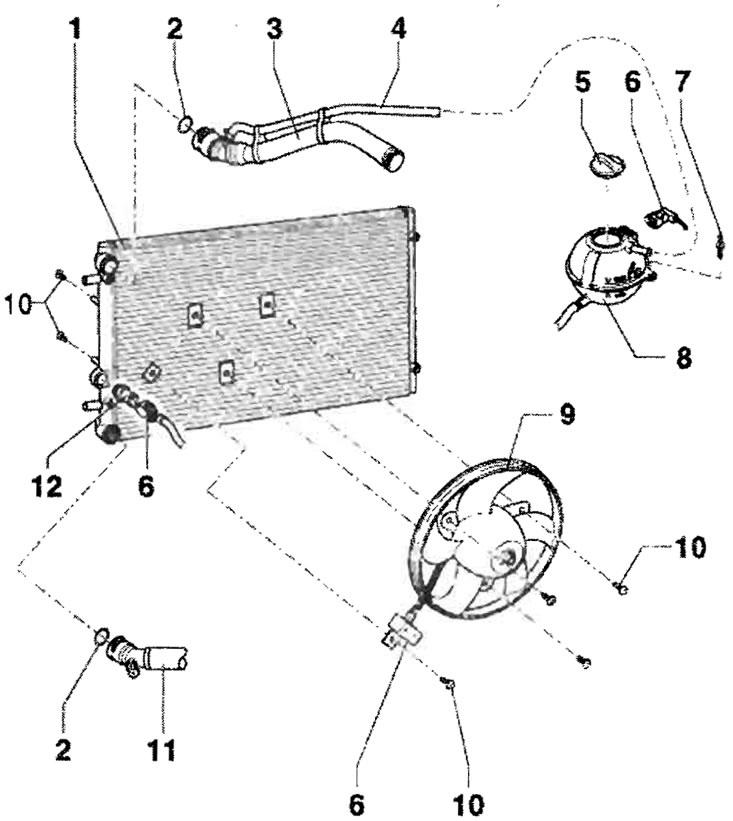

Автомобили без кондиционера

1 - Радиатор; 2 - Уплотнительное кольцо круглого сечения; 3 - Верхний шланг для охлаждающей жидкости, к присоедини--ельному патрубку на головке блока цилиндров; 4 - Шланг для охлаждающей жидкости, к уравнительному баку; 5 - Пробка; 6 - Штекерный соединитель; 7 - Двойной винт, 2 Нм; 8 - Уравнительный бак, с датчиком уровня охлаждающей жидкости - G32-; 9 - Вентилятор для дополнительного охлаждения -V7-; 10 - 5 Нм; 11 - Нижний шланг для охлаждающей жидкости; 12 - Термовыключатель для вентилятора системы жидкостного охлаждения -F18-, 35 Нм

Значения температуры включения

• вкл.: 91 — 97°C
• выкл.: 84 — 91°C

• вкл.: 99 — 105°C
• выкл.: 91 — 98°C

Автомобили с кондиционером

1 - Радиатор; 2 - Уплотнительное кольцо круглого сечения; 3 - Верхний шланг для охлаждающей жидкости, зафиксирован на радиаторе хомутиками; 4 - Пробка; 5 - Штекерный соединитель; 6 - Двойной винт, 2 Нм; 7 - Воздухозаборник; 8 - 5 Нм; 9 - Уравнительный бак; 10 - Держатель вентилятора; 11 - Удерживающий зажим для провода вентилятора; 12 - Вентилятор радиатора; 13 - Держатель штекерного соединителя вентилятора; 14 - Нижний шланг для охлаждающей жидкости, со сливным клапаном; 15 - Термовыключатель для вентилятора системы жидкостного охлаждения -F18-, 35 Нм;16 - Нижняя опора радиатора, черная; 17 - 5 Нм; 18 - Верхняя опора радиатора, белая

Значения температуры включения

• вкл.: 91 — 97°C
• выкл.: 84 — 91°C

• вкл.: 99 — 105°C
• выкл.: 91 — 98°C
