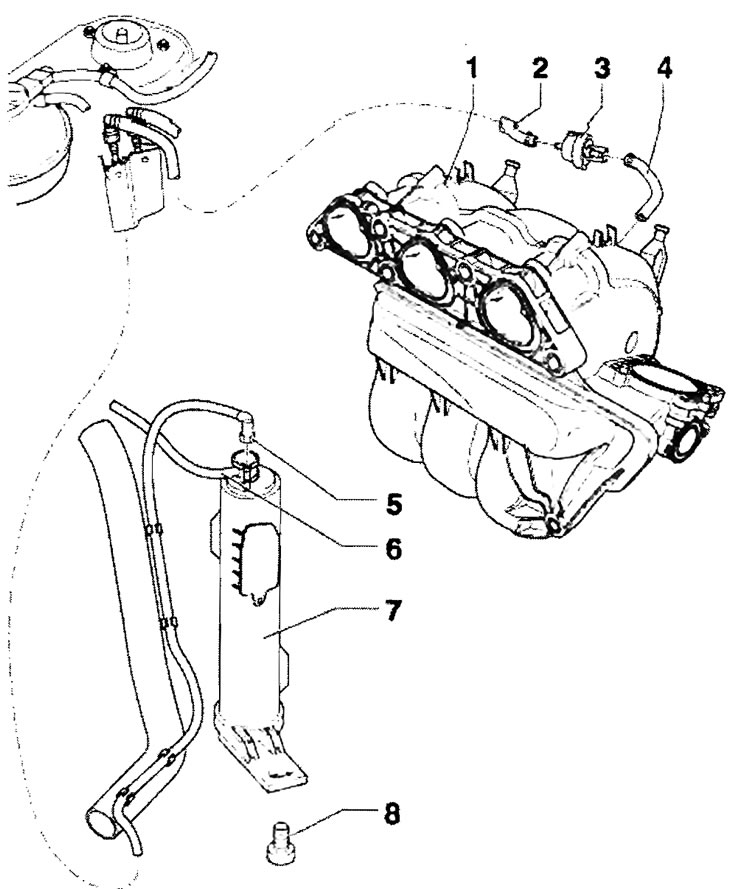

Сборочная схема системы бачка с активированным углем
1 - Впускной газопровод; 2 - Шланг для удаления воздуха; 3 - Электромагнитный клапан -N80-, закреплен при помощи держателя на впускном газопроводе, клапан активируется тактовыми импульсами от блока управления двигателем; 4 - Шланг для удаления воздуха; 5 - Вентиляционная линия, от электромагнитного клапана -N80-; 6 - Вентиляционная линия, от гравитационного клапана на топливном баке; 7 - Бачок с активированным углем, место сборки: в колесной нише правого заднего колеса, закреплен на кузове, наполняется с клапана -N80- и с гравитационного клапана, проверка вентиляции топливного бака; 8 - 10Нм
Снятие
Снять правое заднее колесо. Снять пластмассовый кожух колесной ниши. Отсоединить трубки -5- и -6-. Извлечь винт -8-. Высунуть бачок по направлению вниз. Осуществляется в обратной последовательности действий.
