Снятие и установка поликлинового ремня (Skoda Kodiaq NS7)

Снятие

Внимание:

• Установка прежнего ремня другой стороной может привести к его повреждению!
• Перед снятием пометить направление движения ремня с помощью мела или фломастера.

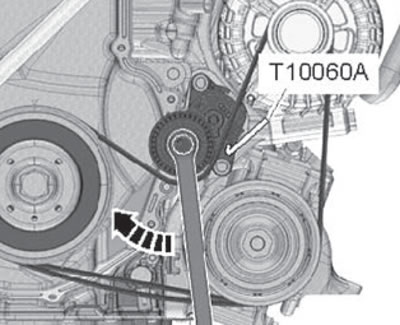

1. Для ослабления натяжения поликлинового ремня повернуть натяжитель в направлении, показанном стрелкой, как показано на рисунке ниже.

2. Застопорить натяжитель фиксатором «Т10060А».

3. Снять поликлиновой ремень привода навесного оборудования.

Установка

1. Установка осуществляется в обратной последовательности, при этом необходимо соблюдать следующее:

Примечание. Перед установкой поликлинового ремня смонтировать генератор и компрессор климатической установки.

• Вначале установить поликлиновой ремень на шкив коленвала (1), а затем - на ролик натяжителя (2), после чего на шкив генератора (3) и компрессор климатической установки (4).

• Слегка повернуть натяжитель накидным ключом и извлечь фиксатор «Т10060А».
• Отпустить натяжитель.
• Проверить правильность установки поликлинового ремня.
• Запустить двигатель и проверить движение поликлинового ремня.
