Методы работы с измерительными приборами (Skoda Octavia 1Z)

Плоские щупы

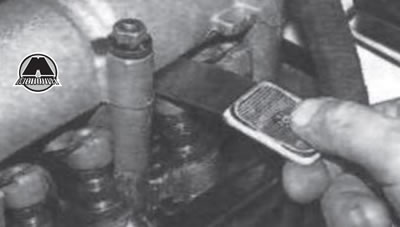

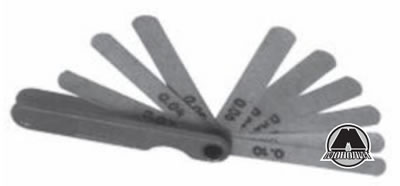

Плоские щупы (см. рисунок) представляют собой набор пластин определенной толщины с соответствующей маркировкой, используемых для измерения различных зазоров. Также плоские щупы могут быть использованы, например, для измерения осевого люфта там, где использование индикатора часового типа (см. ниже) затруднительно.



Набор плоских щупов необходимо беречь от приложения излишних усилий и ударов, чтобы пластины щупа не были погнуты или повреждены. Поверхность плоских щупов должна содержаться в чистоте и быть покрыта тончайшим слоем масла, для предотвращения коррозионных процессов.

При измерении зазора необходимо подобрать такой плоский щуп, который войдет с небольшим сопротивлением между двумя деталями. Рекомендуется иметь два комплекта плоских щупов, чтобы гарантировать точность измерений.

Микрометры

(Оригинал можно посмотреть на: www.SkodaBook.ru)

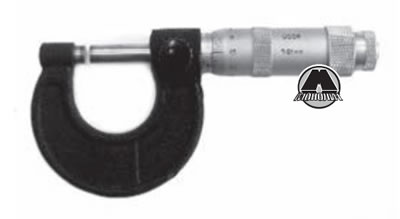

Микрометр - прибор, предназначенный для измерений линейных размеров абсолютным контактным методом в области малых размеров с высокой точностью (от 0,01 до 0,001 мм), преобразовательным механизмом которого является микропара винт-гайка.



Необходимо содержать микрометр в чистоте. Соблюдать осторожность, чтобы не ронять микрометр, поскольку его скоба может деформироваться, что приведет к неточности измерений.

Действие микрометра основано на перемещении винта вдоль оси при вращении его в неподвижной гайке. Перемещение пропорционально углу поворота винта вокруг оси. Полные обороты отсчитывают по шкале, нанесённой на стебле микрометра, а доли оборота - по круговой шкале, нанесённой на барабане. Оптимальным является перемещение винта в гайке лишь на длину не более 25 мм из-за трудности изготовления винта с точным шагом на большей длине. Поэтому микрометр изготовляют нескольких типоразмеров для измерения длин от 0 до 25 мм, от 25 до 50 мм и т.д. Для микрометров с пределами измерений от 0 до 25 мм при сомкнутых измерительных плоскостях пятки и микрометрического винта нулевой штрих шкалы барабана должен точно совпадать с продольным штрихом на стебле, а скошенный край барабана - с нулевым штрихом шкалы стебля. Для измерений длин, больших 25 мм, применяют микрометр со сменными пятками; установку таких микрометров на ноль производят с помощью установочной меры, прикладываемой к микрометру, или концевых мер. Измеряемое изделие зажимают между измерительными плоскостями микрометра. Обычно шаг винта равен 0,5 или 1 мм и соответственно шкала на стебле имеет цену деления 0,5 или 1 мм, а на барабане наносится 50 или 100 делении для получения отсчёта 0,01 мм. Эта величина отсчёта является наиболее распространённой, но имеются микрометры с отсчётом 0,005, 0,002 и 0,001 мм. Постоянное осевое усилие при контакте винта с деталью обеспечивается фрикционным устройством - трещоткой. При плотном соприкосновении измерительных поверхностей микрометра с поверхностью измеряемой детали трещотка начинает проворачиваться с лёгким треском, при этом вращение микровинта следует прекратить после трёх щелчков.

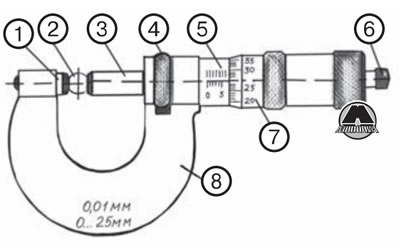

При проведении измерений предмет (2) зажимается между пяткой и микрометрическим винтом (3). На поверхности стебля находятся две штриховые шкалы, смещенные друг относительно друга на 0,5 мм, и имеющие цену деления 1 мм. Барабан (7) вращается вокруг круговой шкалы, которая также располагается на скосе барабана. Микрометрический винт может быть зафиксирован в любом положении. Винт оснащен механизмом - трещоткой для обеспечения постоянства измерительного давления.

• Предмет устанавливается между пяткой и микрометрическим винтом, при этом, вращая барабан, устанавливают шпиндель на приблизительном размере предмета.
• Шпиндель осторожно приближается до соприкосновения с измеряемым предметом.
• Определяется размер в мм при помощи нониуса барабана, который соответствует горизонтальному указательному штриху шкалы стебля.
• Определяется общий размер замеряемого объекта.

Примечание. При контакте с измеряемым предметом не производить поджим шпинделя вращением гильзы барабана от руки, это может привести к поломке микрометра. Для более точного определения размеров необходимо убедиться в том, чтобы предмет был хорошо закреплен.

Штангенциркуль

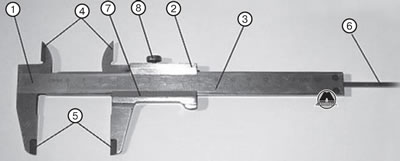

Штангенциркуль - универсальный инструмент, предназначенный для высокоточных измерений наружных и внутренних размеров. Кроме того, штангенциркулем можно определять глубину отверстий и выступов.

Мерительные губки штангенциркуля можно использовать также для замеров параллельности сторон заготовок.

Штангенциркули имеют пределы измерений 0-125 мм (ШЦ-1), 0-160 мм (ШЦ-2) и 0-400 мм (ШЦ-3).

Наиболее часто используемый штангенциркуль ШЦ-1.

Для измерения наружных размеров и контроля параллельности используют основные мерительные губки инструмента, для измерения внутренних размеров и разметки - вспомогательные заостренные губки.

С помощью глубиномера определяют глубину отверстий и выступов.

В основу устройства штангенциркуля положены линейка с делениями (штанга) и вспомогательная шкала-нониус, которая перемещается по основной линейке-штанге. С помощью этой вспомогательной Шкалы можно отсчитывать доли деления основной шкалы.

Принцип работы нониуса основан на разности интервалов делений основной шкалы и шкалы-нониуса. Эта разница равна цене деления нониуса, а число делений зависит от цены деления.

Если интервал деления шкалы составляет 1 мм, а интервал делений нониуса - 0,9 мм, то цена деления нониуса равна 0,1 мм.

Таким образом, если совместить нулевое деление нониуса с нулевым делением основной шкалы штангенциркуля, то первое деление нониуса «отстанет» от первого деления основной шкалы на величину разности интервалов шкал, т.е. на 0,1 мм, второе деление - на 0,2 мм и т.д.

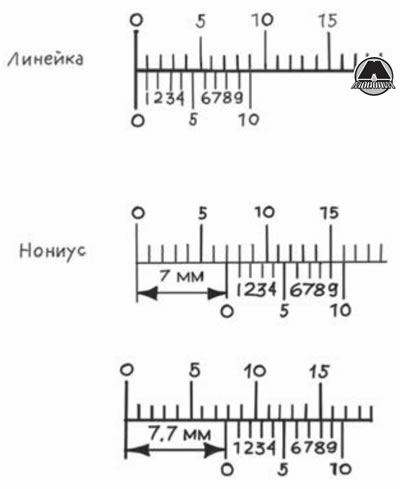

Десятое деление нониуса, сместившись на 1 мм, совпадает с девятым делением основной шкалы штанги, то есть если цену деления 1 мм разделить на число делений нониуса (на 10), получаем 0,1 мм (см. рис.)

Пример

Если нулевой штрих нониуса совпадает с каким-либо штрихом на линейке, то это деление указывает размер в целых миллиметрах.

Если нулевой штрих нониуса не совпал со штрихом на основной шкале, то ближайшее слева деление на линейке показывает целое число миллиметров, а десятые доли отсчитывают по нониусу, (www.monolith.in.ua)

К целому числу миллиметров прибавляется столько десятых долей миллиметра, сколько штрихов нониуса насчитывается до полного совпадения какого-либо штриха нониуса с одним из штрихов линейки. На рисунке показан пример отсчета 7 мм, и 7,7 мм.

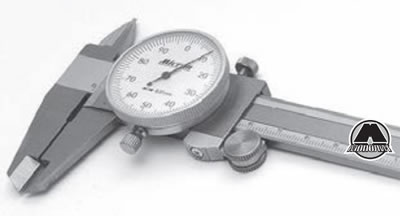

Некоторые штангенциркули оснащаются индикатором часового типа. Индикаторная шкала позволяет регулировать установку на ноль, контролировать допусковые отклонения.



В процессе работы и по ее окончании необходимо протирать штангенциркуль салфеткой, смоченной в водно-щелочном растворе, затем насухо - чистой салфеткой. По окончании работы покрыть поверхности штангенциркуля тонким слоем любого технического масла и уложить в чехол. Не допускать в процессе эксплуатации грубых ударов или падения во избежание изгибов штанги и других повреждений, царапин на измерительных поверхностях, трения измерительных поверхностей о контролируемую деталь.

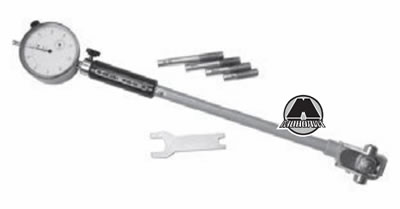

Индикатор часового типа

Индикатор часового типа предназначен для измерения линейных размеров абсолютным и относительным методами, определения величины отклонений от заданной геометрической формы и взаимного расположения поверхностей. Индикаторы с диапазоном измерения 0-2 мм выпускаются в двух исполнениях:

• ИЧ - с перемещением измерительного стержня параллельно шкале;
• ИТ - с перемещением измерительного стержня перпендикулярно шкале.

Крепят индикаторы либо за присоединительную гильзу диаметром 8h7, либо за ушко толщиной 5 мм с присоединительным отверстием диаметром 5 мм.

Использование индикатора часового типа весьма разнообразно, поэтому здесь не описывается. Конкретные случаи использования прибора описываются в руководстве по ремонту (например, измерение осевого люфта коленчатого вала двигателя, измерение биения тормозного диска и т.п.).

Нутромер

Нутромер предназначен для измерений внутренних размеров деталей (например, диаметр отверстия цилиндра, ширина канавок и т.п.).

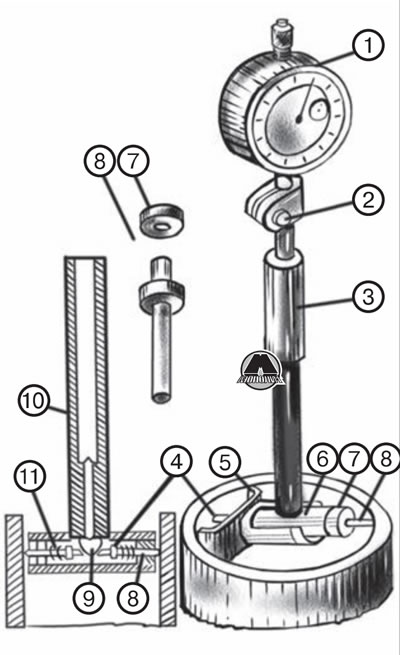

Прибор имеет направляющую втулку (5), в верхней части которой установлен индикатор часового типа (1), закрепленный винтом (2). Внутри втулки находится длинный стержень, который соприкасается с коротким стержнем (10), упирающимся в грибок (9) тройника (6) головки нутромера. В тройнике расположены движок (4) и сменный измерительный стержень (8), закрепленный в тройнике гайкой (7). Со стороны подвижного штифта на тройнике насажен центрирующий мостик 5, служащий для установки головки индикатора по диаметру отверстия. При измерении отверстий движок (4) со спиральной пружиной (11) давит на грибок (9) и через стержень (10) передает движение на длинный стержень к индикатору.

По перемещению стрелки индикатора определяют отклонение размера. Перед измерением нутромер устанавливают на номинальный размер по кольцу или блоку плиток.

Индикаторные нутромеры выпускают с пределами измерений: 6-10; 10-18; 18-35; 35-50; 50-100; 100- 160; 160-250; 250-450 мм. Для измерения к нутромеру прилагают сменные шайбы и стержни, отличающиеся друг от друга на 1 или 5 мм (в зависимости от предела измерений). Шайбы устанавливают в отверстие тройника головки.
