Головка блока цилиндров

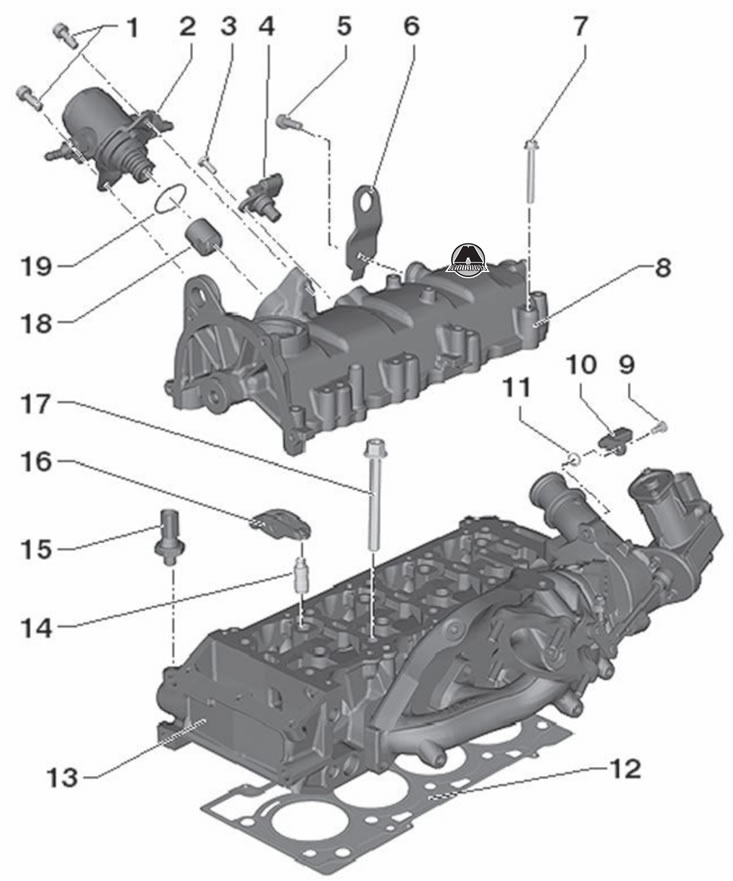

1. Болт крепления - 8 Нм; 2. Насос высокого давления (для подачи топлива, с регулирующим клапаном давления подачи топлива -N276-); 3. Болт крепления - 10 Нм; 4. Датчик Холла -G40- (с уплотнительным кольцом круглого сечения, уплотнительное кольцо круглого сечения нужно в случае повреждения заменить); 5. Болт крепления - 20 Нм; 6. Проушина; 7. Болт крепления - 8 Нм + повернуть дополнительно на 90° (1/4 оборота); 8. Крышка головки блока цилиндров; 9. Болт крепления - 10 Нм; 10. Датчик температуры охлаждающей жидкости -G62- (прежде чем удалить, понизить, в случае надобности, давление в системе охлаждения); 11. Уплотнительное кольцо круглого сечения (заменить); 12. Прокладка головки блока цилиндров (заменить, металлическая прокладка, после замены сменить весь заправочный объем охлаждающей жидкости); 13. Головка блока цилиндров (уплотняющие поверхности должны быть без масла и консистентной смазки, после замены сменить весь заправочный объем охлаждающей жидкости); 14. Гидравлический толкатель (не перепутать; с гидравлическим регулированием зазора в приводе клапанов, смазать поверхности трения маслом); 15. Выключатель-датчик падения давления масла с гидроприводом -F1-, 20 Нм (при нарушении герметичности разрезать уплотнительное кольцо и заменить); 16. Коромысло (проверить легкость хода роликоподшипников, смазать поверхности трения маслом, при сборке установить стопорным хомутиком на гидравлическом толкателе); 17. Болт крепления головки блока цилиндров (заменить, соблюдать указания по сборке и предусмотренную последовательность при ослаблении и затягивании); 18. Толкатель с бойком (смазать рабочую поверхность слегка маслом); 19. Уплотнительное кольцо круглого сечения (заменить, перед применением смазать маслом).
Примечание:
В случае установки съемной головки блока цилиндров нужно перед установкой крышки головки блока цилиндров смазать маслом все площади соприкасания между гидравлическими толкателями, коромыслами и поверхностями трения кулачка.
Пластмассовые подкладные шайбы, поставляемые для защиты открытых клапанов, можно удалить только перед самой установкой головки блока цилиндров.
При замене головки блока цилиндров необходимо тоже произвести смену всего заправочного объема охлаждающей жидкости.
Перед тем как начать сборочные работы, нужно смазать маслом все опорные поверхности подшипников и рабочие поверхности.
