Оглавление: Снятие ⬇ Установка ⬇
Примечание:
Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства:
- Клещи на хомутики для шлангов.
- Уплотняющее средство -D 176 501 А1-.
- Винт М6х70 (2 шт.) : видоизменить винты отрезанием головок винтов.
- Средство для удаления уплотнений Gasket Stripper (код хранения GST, позиция №R 34402), изготовитель Retech s.r.o.
- Очищающее и обезжиривающее средство, напр. -D 000 401 04-.
- Защитные перчатки и очки.
Снятие
1. Слить охлаждающую жидкость.

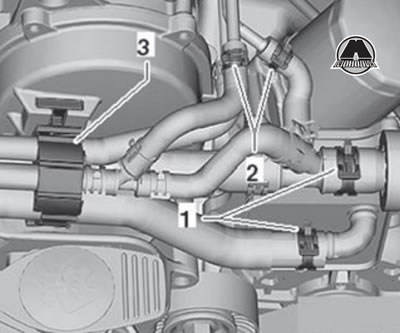

2. Освободив хомутики -1- и -2-, отсоединить шланги для охлаждающей жидкости.
3. Отстопорив хомутик -3-, высунуть его вместе с шлангами для охлаждающей жидкости по направлению вверх.
4. Шланги для охлаждающей жидкости следует отложить назад.

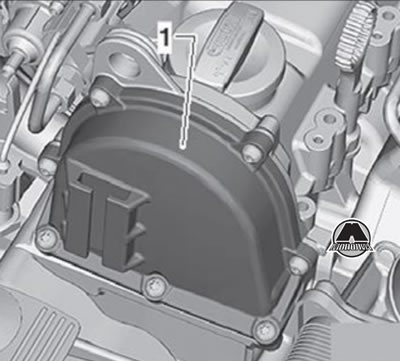

5. Вывинтить все крепежные винты из верхней крышки распределительных шестерен -1-.
6. Снять осторожно крышку картера распределительных шестерен.
Установка
1. Установку осуществляют в обратной последовательности действий, причем необходимо соблюдать следующие указания.

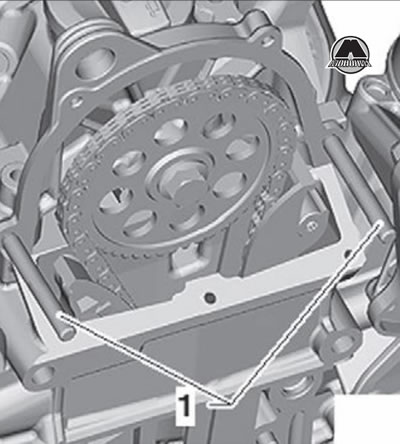

- Для облегчения установки крышки картера распределительных шестерен следует ввинтить две шпильки М6х70 -1- в крышку головки блока цилиндров.
Внимание! При работе со средством для устранения уплотнения и обезжиривающим средством, следует пользоваться защитными перчатками и очками.
2. Устранить остатки уплотняющего средства с уплотняющих поверхностей на верхней крышке распределительных шестерен и на блоке цилиндров при помощи химического средства для устранения уплотнений.
3. Обезжирить уплотняющие поверхности.
4. Отрезать ножницами наконечник (жиклер) тюбика на передней отметке (0 жиклера - ок. 3 мм).
Примечание:
Нельзя, чтобы установка, с момента нанесения уплотняющего средства до затяжки крепежных винтов с приложением момента 8 Нм, длилась дольше, чем 6 минут.
Уплотняющее средство начинает затвердевать через 6 минут.
Помнить, что затяжка крепежных болтов осуществляется в два этапа.

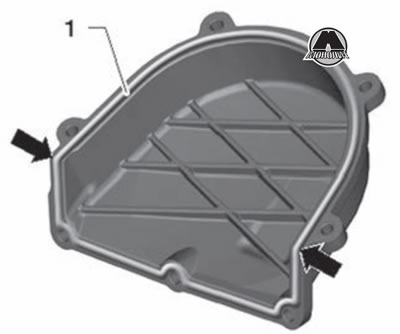

5. Нанести уплотняющее средство - D 176 501 А1- на уплотняющую поверхность -1-.
6. На участке -стрелок- следует нанести немного больше уплотняющего средства.
