Сборочная схема

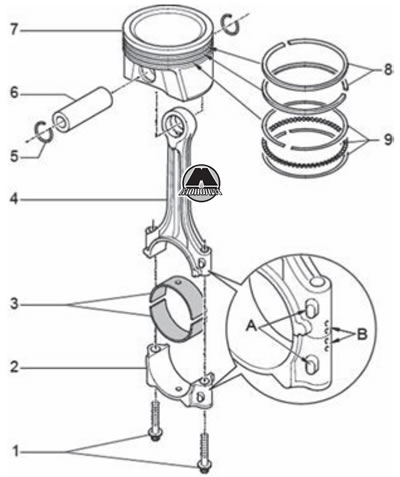

1. Болт крепления шатунной крышки; 2. Крышка шатуна; 3. Вкладыши подшипника; 4. Шатун; 5. Стопорное кольцо; 6. Палец; 7. Поршень; 8. Компрессионные кольца; 9. Маслосъемное кольцо; А - установочные метки; В - ремонтный размер.
Проверка технического состояния
Проверка теплового зазора

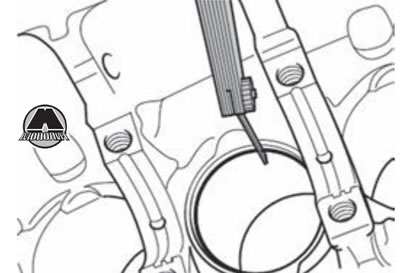

Установить кольцо сверху перпендикулярно к стенке цилиндра вплотную к нижней части расточки в цилиндре, на расстояние приблизительно 15 мм от нижнего края цилиндра, как указано на рисунке.
| Поршневое кольцо, мм | Новое, мм | Предел износа, мм |
| Компрессионное кольцо №1 | 0.20-0.40 | 1.0 |
| Компрессионное кольцо №2 | 0.20-0.40 | 1.0 |
| Маслосъемное кольцо | 0.20-0.60 | - |
Проверка зазора поршневого кольца по высоте
Примечание. Перед началом проверки, очистить канавку для поршневого кольца.
Оригинальный текст расположен на (Skodabook.ru)

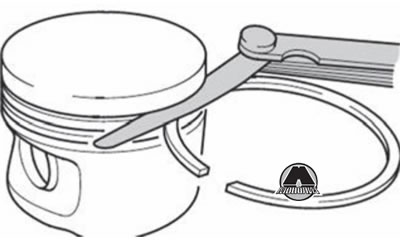

Установить кольцо в канавку в поршне, как указано на рисунке и, используя щуп, произвести замер.
| Поршневое кольцо | Новое, мм | Предел износа, мм |
| Компрессионное кольцо №1 | 0.06-0.09 | 0.20 |
| Компрессионное кольцо №2 | ||
| Маслосъемное кольцо | 0.04-0.12 |
Проверка поршня

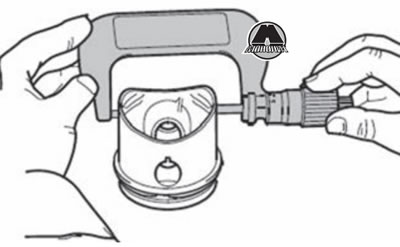

Используя микрометр, произвести измерение диаметра поршня. Измерять необходимо на расстоянии 10 мм от нижнего края, перпендикулярно к оси поршневого пальца, как указано на рисунке. Максимально допустимое отклонение от номинального размера: 0,04 мм
Проверка внутреннего диаметра цилиндров

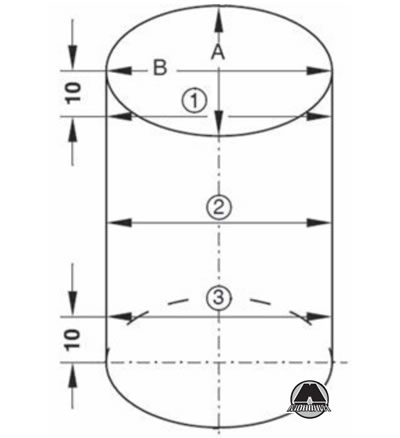

Используя нутромер, измерить внутренний диаметр каждого цилиндра, в плоскостях и на расстояниях указанных на рисунке. Максимально допустимое отклонение внутреннего диаметра от номинального размера (см. раздел 1 Технические характеристики) не должно превышать 0.08 мм.
