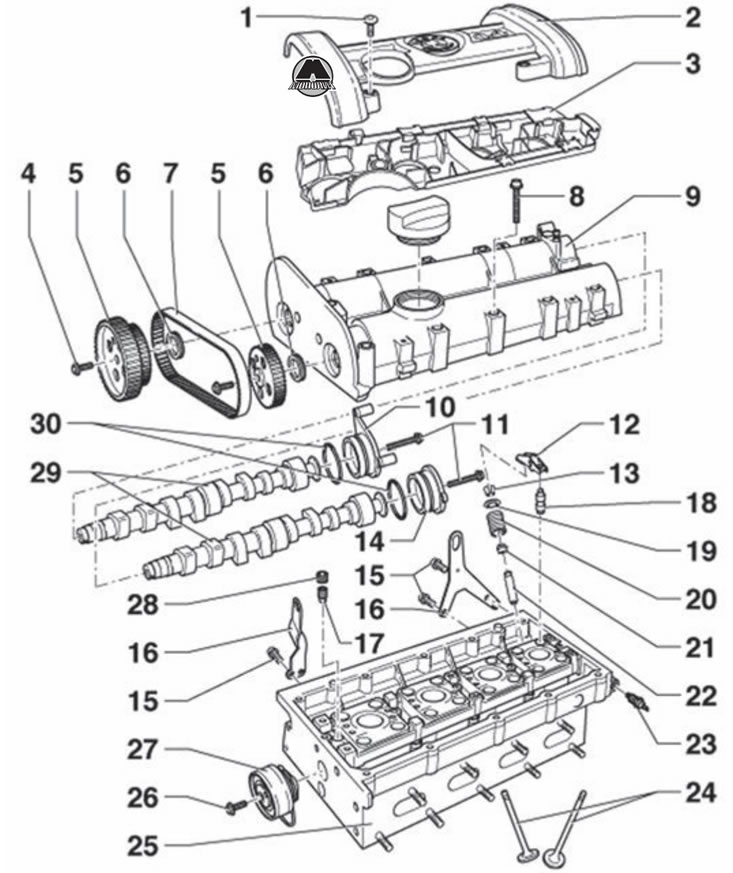

Привод газораспределительного механизма
1, 11. Болт (10 Н·м); 2. Защитное покрытие; 3. Провод; 4. Болт (20 Н·м +90°); 5. Приводная шестерня распределительного вала; 6. Уплотнительное кольцо; 7. Зубчатый ремень; 8. Болт (10 Н·м +90°); 9. Крышка головки блока цилиндров; 10. Крышка; 12. Коромысло; 13. Сухари; 14. Крышка; 15. Болт(20 Н·м); 16. Проушина; 17. Обратный клапан (6 Н·м); 18. Толкатель; 19. Тарелка пружины клапана; 20. Пружина клапана; 21. Маслосъемный колпачок; 22. Направляющая втулка клапана; 23. Датчик давления масла с гидроприводом (0,03 - 0,07 МПа, 25 Н·м); 24. Клапаны; 25. Головка блока цилиндров; 26. Болт (20 Н·м); 27. Натяжной ролик; 28. Резьбовая пробка (45 Н·м); 29. Распределительные валы; 30. Уплотнительное кольцо круглого сечения.
