Зазоры между кузовными элементами, мм
Замечание: Для измерения зазоров между кузовными элементами используйте набор контрольных пластин №3371.

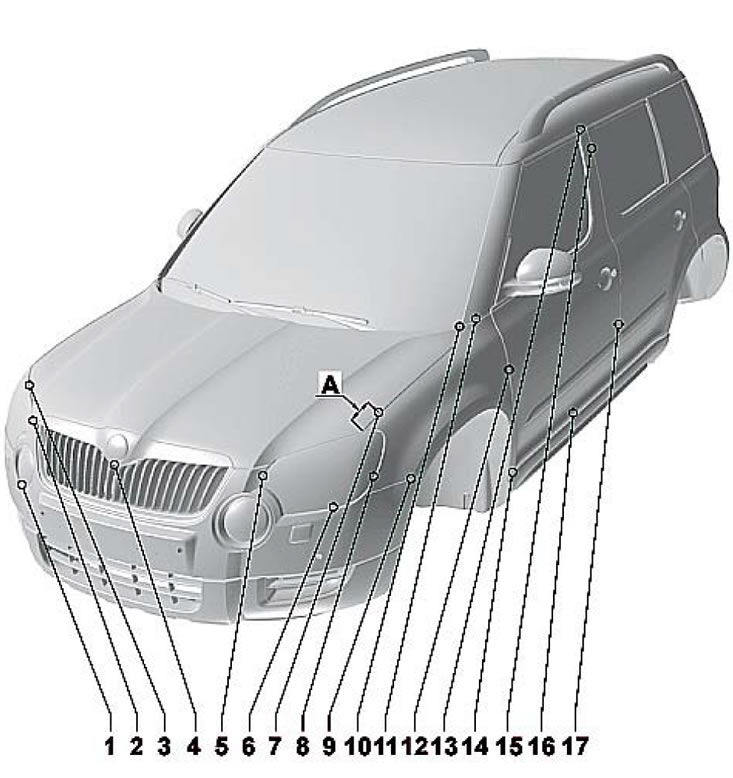

Зазоры в передней части 1. не менее 3.0; 2. 4.5±1.5; 3,12. 3.5±0.5; 4. 6.7±1; 5. 2.2±0.5; 6. 2.6±0.5; 7. 3.5±0.5 (при измерении контролируйте размер А - 50 мм); 8. 2.5±0.5; 9. 0.2±0.2; 10. не менее 2.0±0.5; 11. 3.5±4.5±1.3; 13. 4.0±0.5; 14. 5.5±0.5; 15, 17. 4.5±0.5; 16. 5.5±0.8

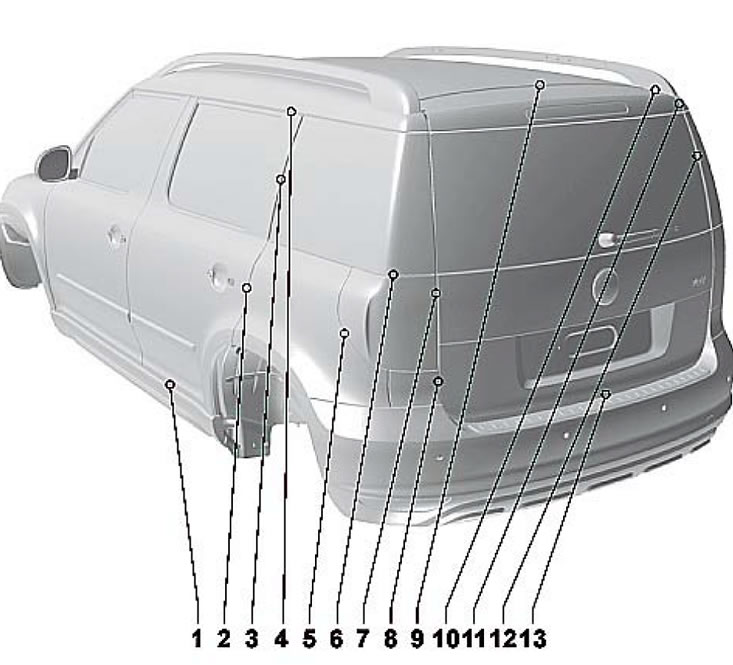

Зазоры в задней части 1. 5.5±0.8; 2, 3. 3.5±0.5; 4,7,8,10-12. 4.0±0.5; 5. 1.5±0.5; 6. 3.0±1.25; 9. 5.0±0.5; 13. 5.0+1
Контрольные кузовные размеры, мм
Замечание: Все размеры используются только для проверки; правильные размеры задаются стапелем. Допуски на все размеры составляют±2 мм.

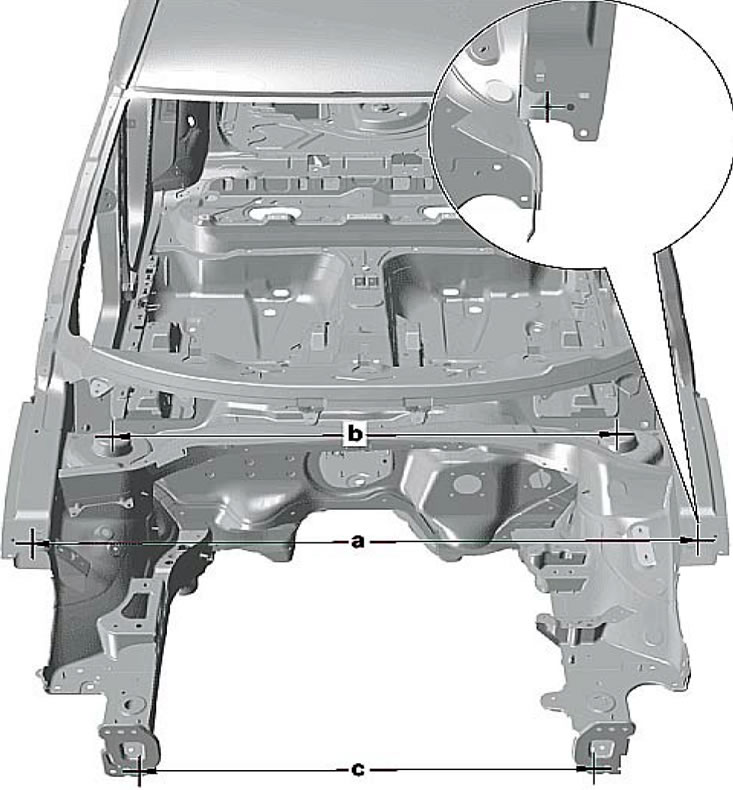

а = 1381 (между верхними балками); b = 1120 (между опорами стоек); с = 940 (между лонжеронами)

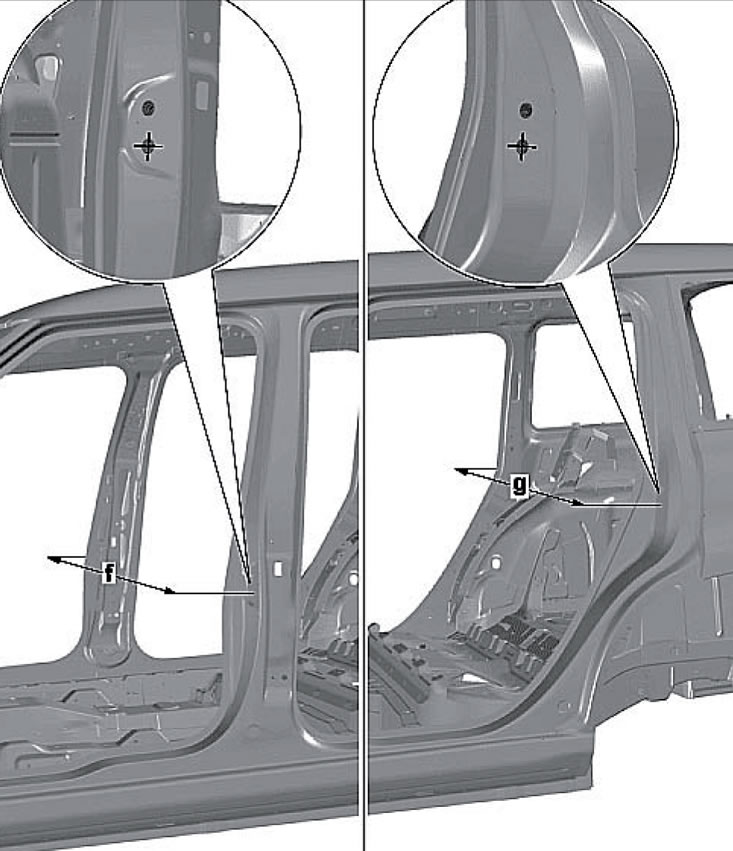

f = 1510 (между стойками В, от отверстий для ударников замков); d = 1472 (между стойками С, от отверстий для ударников замков)

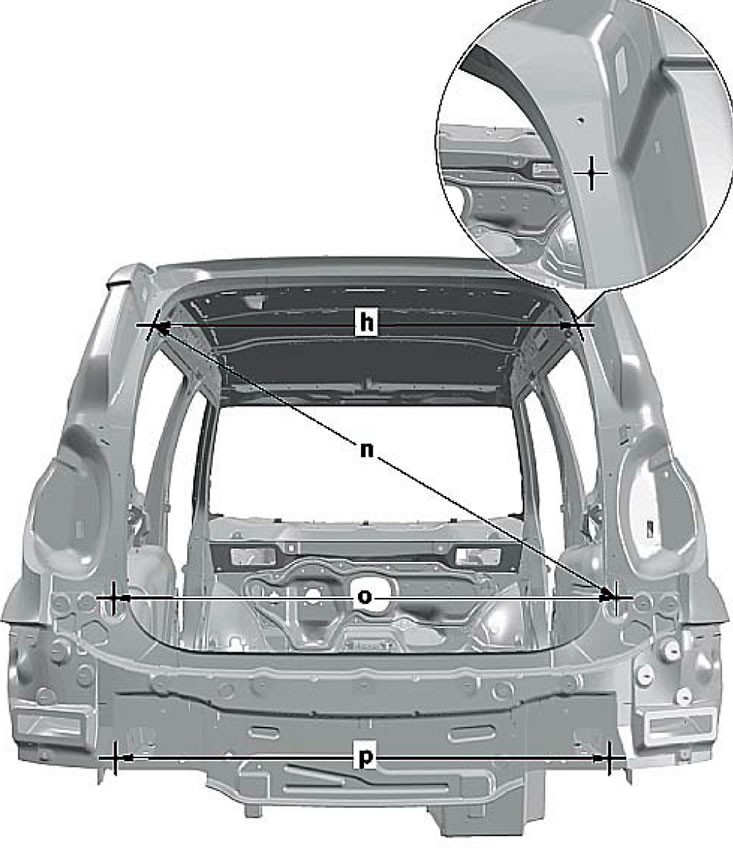

h = 1094 (между каналами уплотнения, от отверстий для стоек двери задка); n = 1128 (между каналами уплотнения, по диагонали); о = 1251 (между каналами уплотнения, от отверстий для упоров двери задка); р = 1004 (задними лонжеронами)

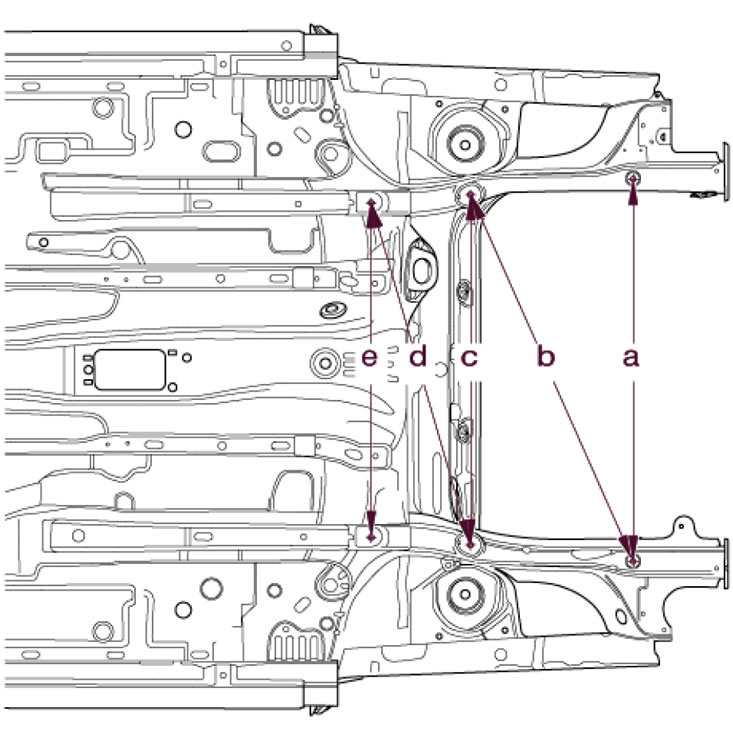

a = 956 (между лонжеронами); b = 1004 (по диагонали между лонжероном и соединением для держателя замка капота); c = 874 (между передними соединениями для держателя замка капота); d = 891 (по диагонали между передним и задним соединениями для держателя замка капота); e = 836 (между задними соединениями для держателя замка капота)

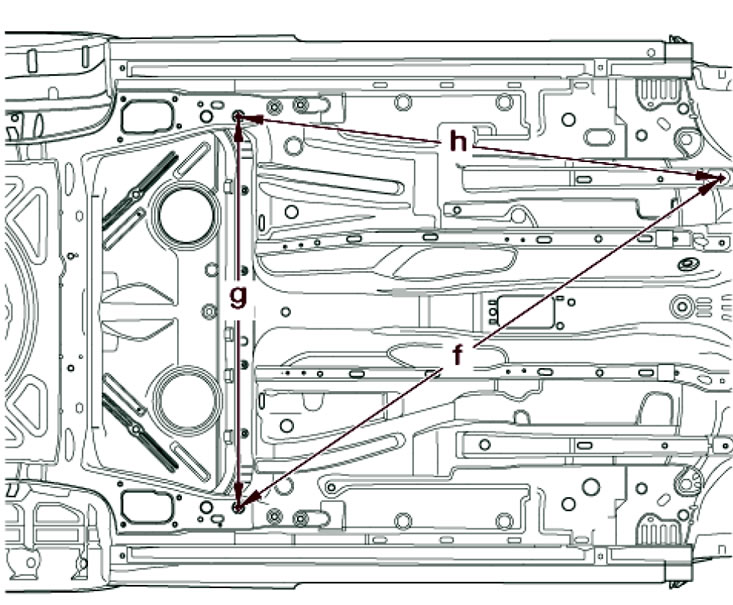

f = 1834 (по диагонали между контрольной точкой спереди заднего подрамника и соединением переднего подрамника); g = 1220 (между контрольными точками); h= 1531 (по диагонали между контрольной точкой спереди заднего подрамника и соединением переднего подрамника)

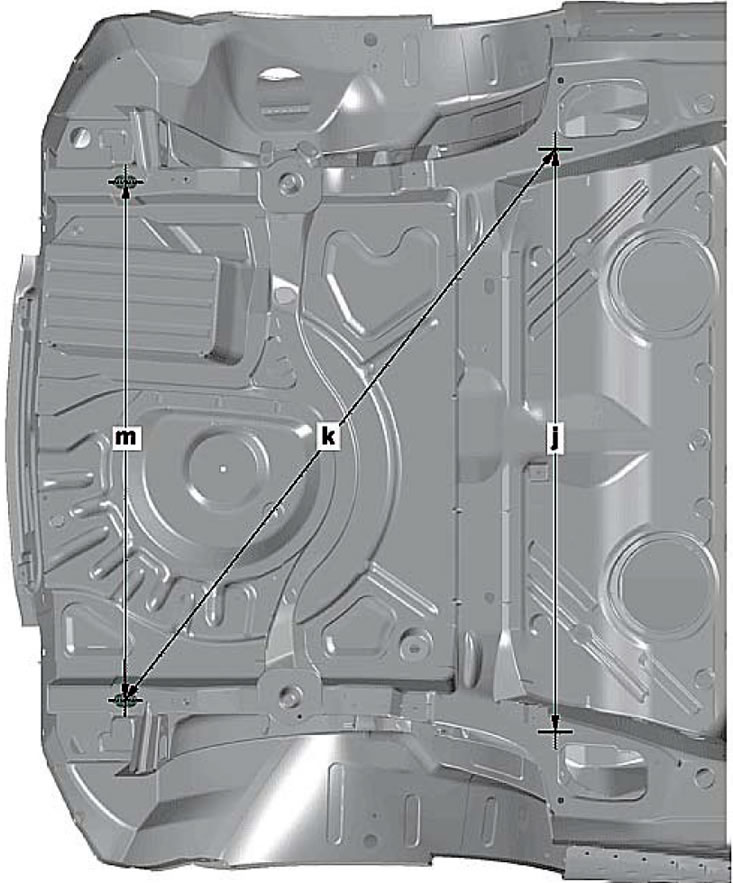

j = 1075 (между соединениям заднего подрамника); k = 1321 (по диагонали между соединением заднего подрамника контрольной точкой заднего лонжерона); m = 987 (между задними лонжеронами)
