Снятие и установка бамперов и деталей тягово-сцепного устройства (Skoda Yeti 5L)

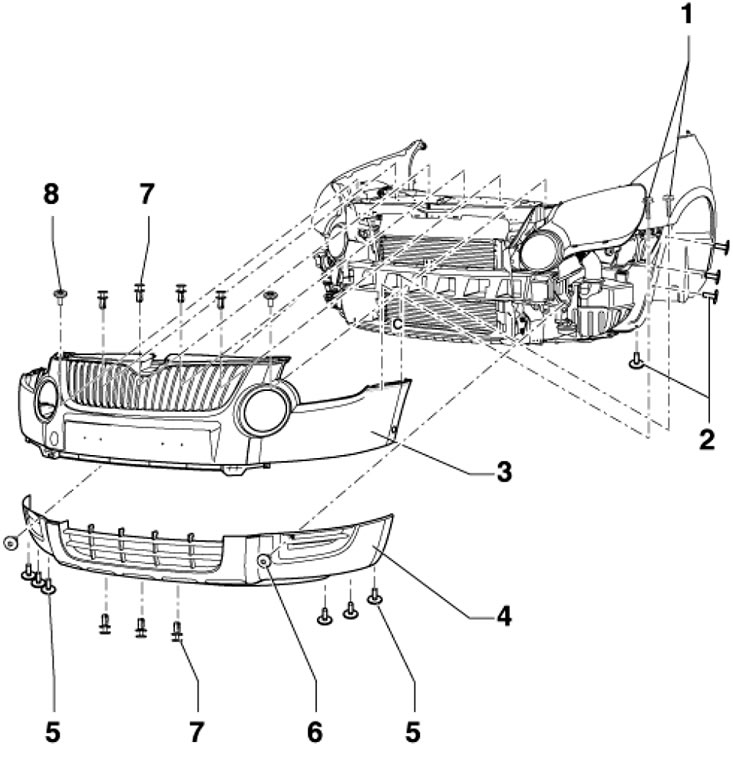

1. Детали установки накладки переднего бампера указаны на иллюстрации. Для снятия обеих частей накладки выверните болты (6, 1, 2 и 5), извлеките заклёпки (7), выверните болты (8) и вытяните накладку вперёд, предварительно разъединив разъёмы противотуманных фар и датчиков парковки, а также шланги подачи омывающей жидкости на фары. При необходимости отделите от верхней части накладки нижнюю.

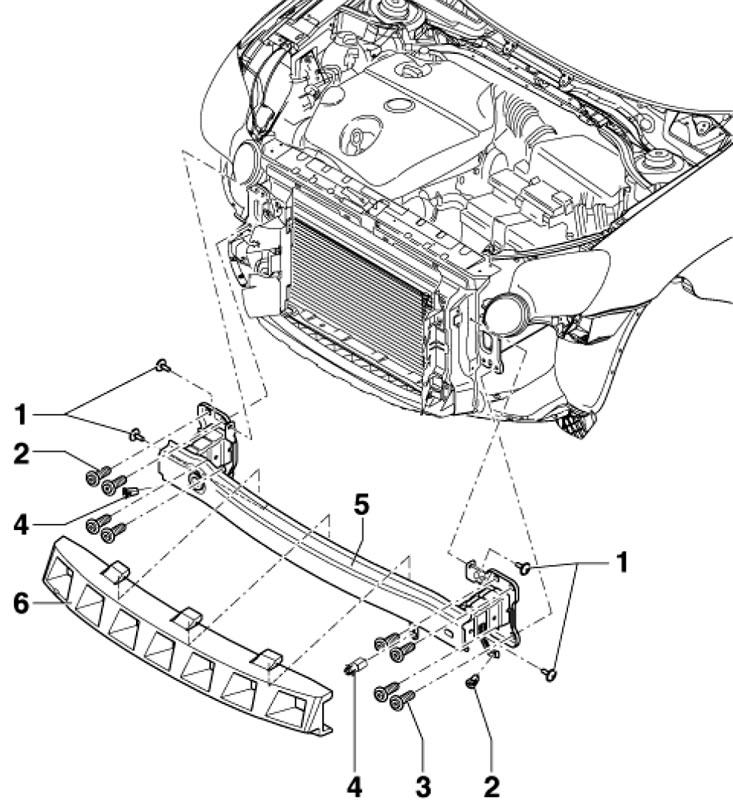

2. Детали установки балки переднего бампера указаны на иллюстрации. Для снятия балки снимите накладку бампера, снимите деталь (6), разъедините разъём датчика (4), выверните болты (1), подоприте подходящим способом держатель замка капота и выверните болты (3).

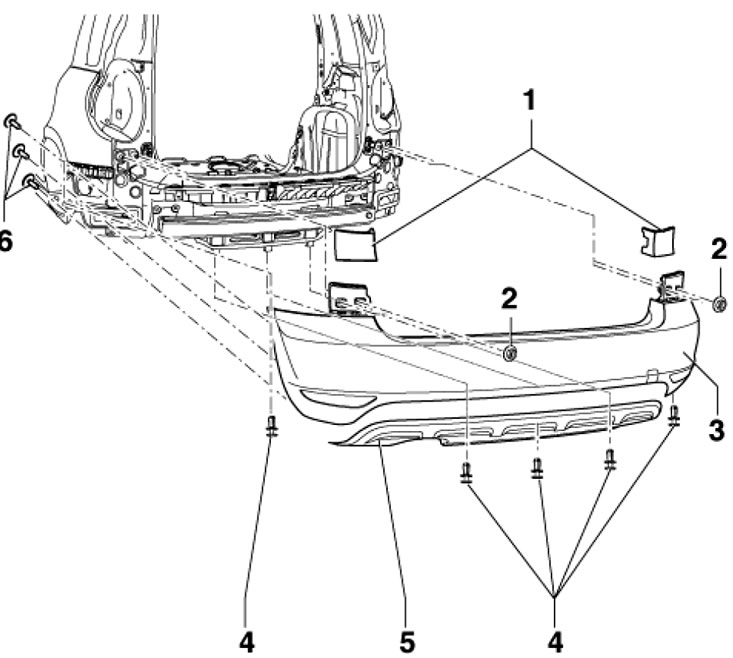

3. Детали установки накладки заднего бампера указаны на иллюстрации. Для снятия накладки снимите задние фонари (см. Главу 12), отцепите накладки (1), выверните болты (6), извлеките заклёпки (4) и отдайте гайки (2).

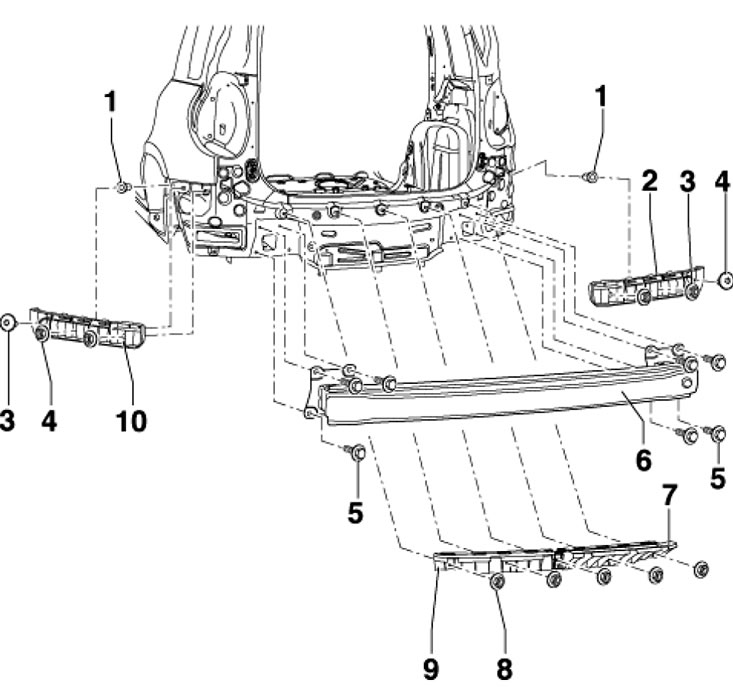

4. Детали установки балки заднего бампера указаны на иллюстрации. Для её снятия снимите накладку бампера и выверните болты (5).

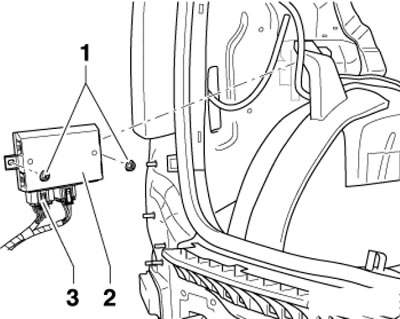

5. Для снятия блока распознавания прицепа (2 на иллюстрации) отсоедините отрицательный провод от батареи, частично снимите боковую отделку багажного отделения (см. Часть В), разъедините разъём (3) и отдайте гаки (1).

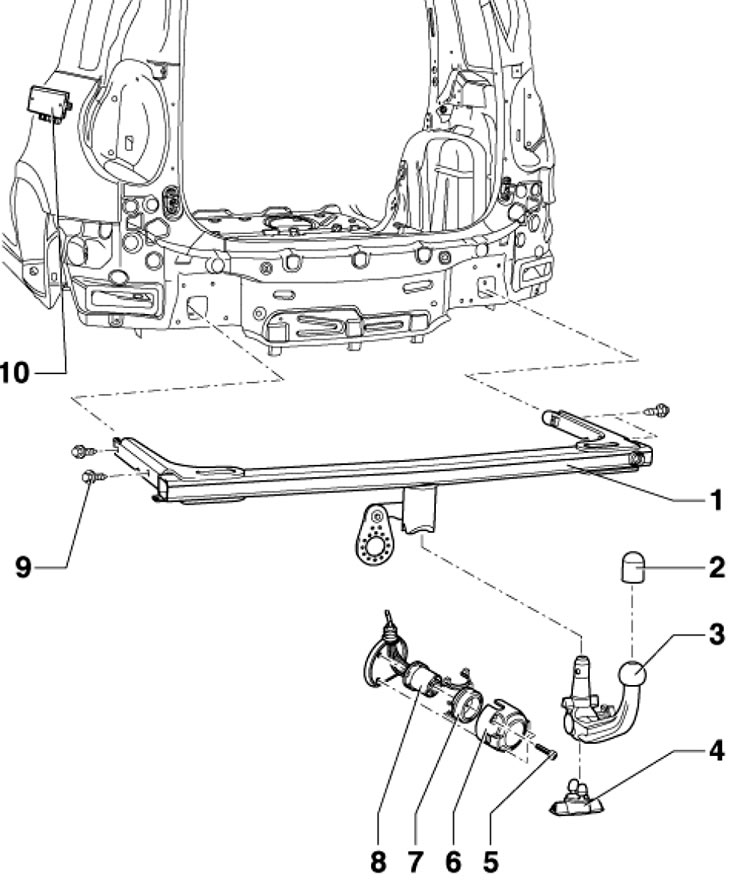

6. Детали установки тягово-сцепного устройства (ТСУ) указаны на иллюстрации. Для снятия рамы ТСУ снимите рычаг (3), вставьте заглушку (4) и снимите накладку заднего бампера. Снимите разъём (6) и кронштейн (7), протяните провод (8) через раму ТСУ и выверните болты (9).
