Замечание: Описание снятия и установки наружного зеркала описывается в Разделе 11; описание снятия деталей, установленных на внутренней стороне двери, дано в Части В.
Замечание: После проведения работе элементами запирания, удостоверьтесь в исправности их функционирования, прежде чем закрыть дверь.
Дверь
Замечание: Далее приводится описание для передней двери; на задней двери действия аналогичны, и для неё даны лишь поясняющие иллюстрации.
1. Детали крепления дверей и их основные детали указаны на иллюстрациях.

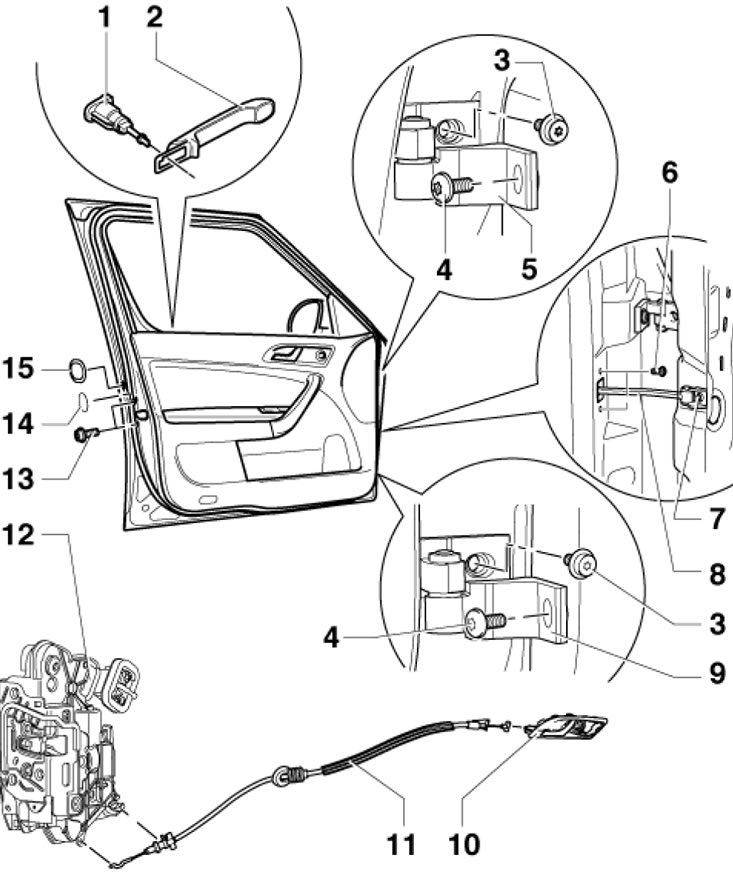

10.1а. Детали крепления и основные элементы передней двери 1. Цилиндр замка; 2. Наружная ручка; 3. Болт, 40 Нм; 4. Болт, 25 Нм; 5. Верхняя петля; 6. Болт, 9 Нм; 7. Болт, 30 Нм; 8. Ограничитель хода двери; 9. Нижняя петля; 10. Внутренняя рукоятка отпирания; 11. Трос; 12. Замок; 13. Болт, 20 Нм; 14, 15. Заглушка

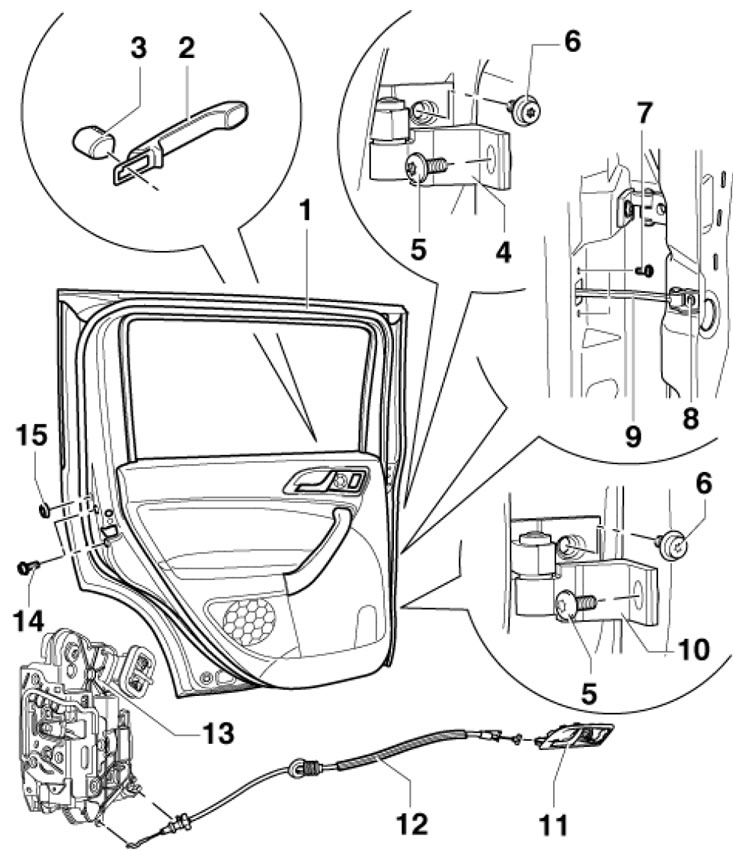

10.1b. Детали крепления и основные элементы задней двери 1. Задняя дверь; 2. Наружная ручка; 3. Корпус замка; 4. Верхняя петля; 5. Болт, 25 Нм; 6. Болт, 40 Нм; 7. Болт, 9 Нм; 8. Болт, 30 Нм; 9. Ограничитель хода двери; 10. Нижняя петля; 11. Внутренняя рукоятка отпирания; 12. Трос; 13. Замок; 14. Болт, 20 Нм; 15. Заглушка
2. На моделях с боковыми подушками безопасности отсоедините отрицательный провод от батареи при включённом зажигании.
3. Выключите зажигание. Отсоедините от стойки А гофру (6 на иллюстрации), разъедините разъёмы (4), отдайте гайки (2) петель (1), выверните болт (5) ограничителя (3) и снимите дверь вверх.

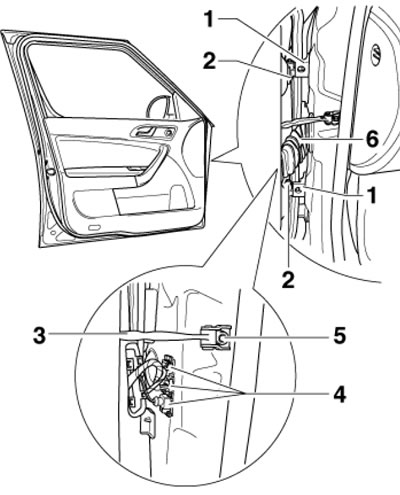

10.3. Снятие передней двери

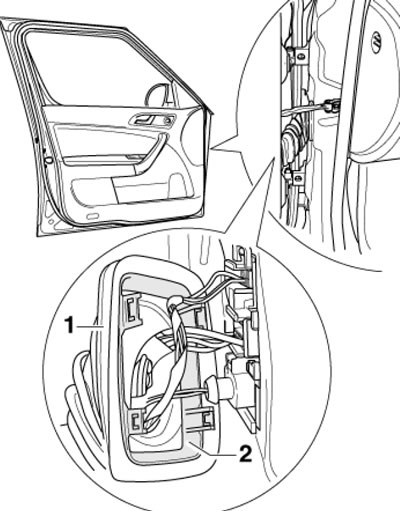

4. Установка производится в обратной последовательности. Снимите кронштейн (2 на иллюстрации) гофры со стойки А, вставьте его в гофру (1) и уплотнительное кольцо кронштейн с гофрой в стойку А.
10.4. Установка гофры
5. Для правильной регулировки двери ослабьте крепёж её петель (к стойке и к двери) и выставьте дверь. Другие методы регулировки (например, выравнивание дверей по верху) не эффективны (дверь упадёт снова при последующем надавливании). Двери отрегулированы правильно, если по всему периметру между ними и рамой обеспечен равномерный зазор (см. Спецификации).
Э/мотор стеклоподъёмника
6. Выключите зажигание и снимите отделку двери (см. Часть В).

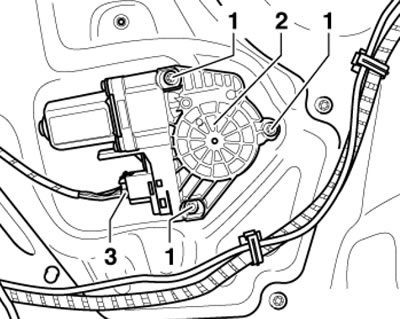

7. Разъедините разъём (3 на иллюстрации), выверните болты (1) и снимите э/мотор (2) стеклоподъёмника с держателя сборки.
10.7. Крепёж э/мотора переднего стеклоподъёмника (задний - аналогично)
8. При установке затягивайте болты с усилием 6.5 Нм.
Стекло двери
9. Снимите отделку двери (см. Часть В).
10. Снимите уплотнение канала стекла (3 на иллюстрации 10.27а) или (6 на иллюстрации 10.27b).
11. Отцепите верхнюю удерживающую лапку блока управления двери пластиковым клином в направлении стрелки (А на иллюстрации). Затем вытяните блок управления из держателя сборки в направлении стрелки (В) и подвесьте его, не допуская натяжения электропроводки (не отсоединяйте проводку от блока).

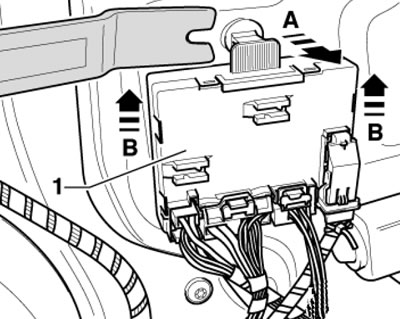

10.11. Снятие блока управления двери
12. При снятии стекла водительской двери состыкуйте разъём блока переключателей стеклоподъёмников.
13. Для снятия стекла передней двери снимите заглушки (2 на иллюстрации) и опустите стеклоподъёмник, чтобы через сервисные отверстия были видны болты (1). Выверните эти болты, полностью опустите стеклоподъёмник и извлеките стекло из двери.

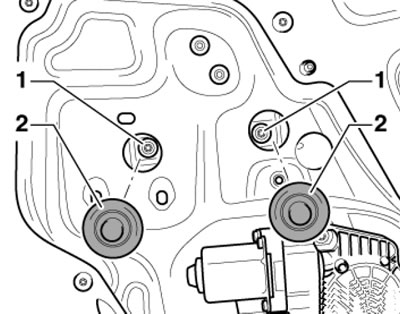

10.13. Болты крепления стекла передней двери
14. Для снятия стекла задней двери снимите заглушки (1 на иллюстрации) и опустите стеклоподъёмник, чтобы через сервисное отверстие были видны регулировочный палец (2) и распорка (3). Вверните в регулировочный палец болт М5х70 и снимите распорку. Сильно не надавливая (чтобы распорка не упала в дверь) вверните в распорку болт М8х80 и выведите её из направляющей стеклоподъёмника и, следовательно, из стекла. Полностью опустите стеклоподъёмник, снимите наружную накладку двери (см. подраздел ниже), частично снимите уплотнение стекла (1 на иллюстрации 10.27b) и извлеките стекло из двери.

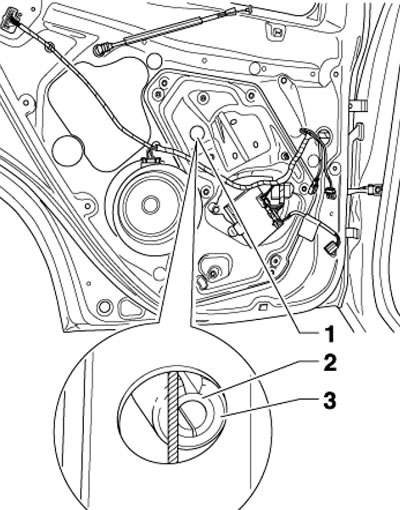

10.14. Болт крепления стекла задней двери
15. Установка производится в обратной последовательности. При креплении стекла в стеклоподъёмнике с э/приводом следите за соблюдением установочного положения распорки (3 на иллюстрации) и пальца (4).

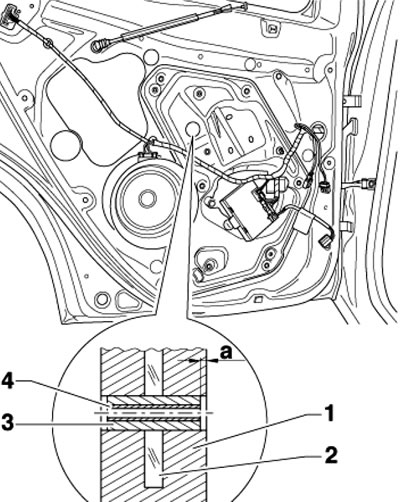

10.15. Установочное положение пальца и распорки стекла задней двери 1. Стеклоподъёмник; 2. Стекло; 3. Распорка; 4. Регулировочный палец а 0.75±0.2 мм
Наружная панель отделки задней двери
16. Опустите стекло задней двери, чтобы вывернуть болт закрытый им болт накладки.
17. Частично снимите уплотнение стекла.
18. Выверните болты и снимите наружную панель отделки задней двери.
Держатель сборки в задней двери
Замечание: Держатель сборки снимается вместе со стеклоподъёмником.
19. Выключите зажигание и снимите отделку двери (см. Часть В).
20. Отделите стекло от стеклоподъёмника (см. соответствующие подраздел выше), поднимите его и зафиксируйте на раме двери отрезками липкой ленты.
21. Разъедините разъёмы э/мотора стеклоподъёмника и высвободите электропроводку из держателей. Выверните болты (1 на иллюстрации) и снимите держатель сборки (2) с двери.
22. Установка производится в обратной последовательности. Затягивайте болты держателя сборки с усилием 10 Нм.

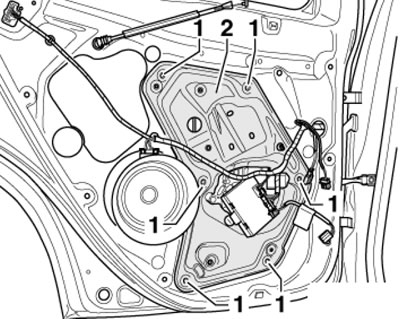

10.22. Крепёж держателя сборки в задней двери
Данные взяты с онлайн-портала [skodabook.ru]
Держатель сборки в передней двери
Замечание: Держатель сборки снимается вместе со стеклоподъёмником.
23. Выключите зажигание и снимите отделку двери (см. Часть В).
24. Снимите стекло (см. соответствующие подраздел выше).

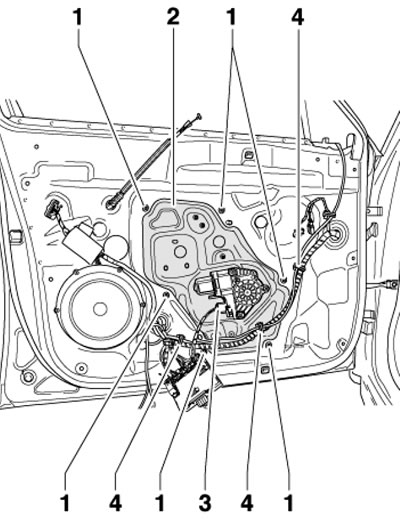

25. Разъедините разъёмы (3 на иллюстрации) э/мотора стеклоподъёмника и высвободите электропроводку из держателей (4). Выверните болты (1) и снимите держатель сборки (2) с двери.
10.25. Крепёж держателя сборки в передней двери
26. Установка производится в обратной последовательности. Затягивайте болты держателя сборки с усилием 10 Нм.
Уплотнители
27. Расположение уплотнителей указано на иллюстрациях.

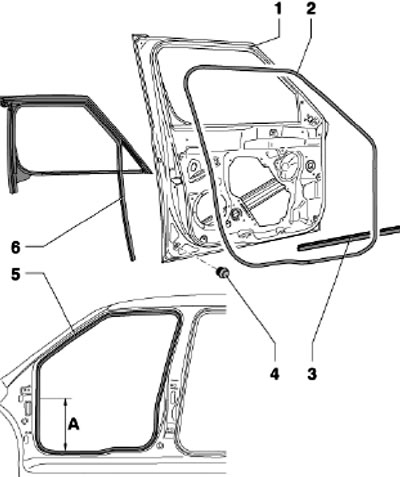

10.27а. Уплотнители передней двери 1. Передняя дверь; 2. Наружное уплотнение, приклеивается; 3. Уплотнение канала стекла; 4. Стопорный буфер; 5. Внутреннее уплотнение двери, должно соединяться на расстоянии А - 310 мм от низа проёма; 6. Уплотнение стекла

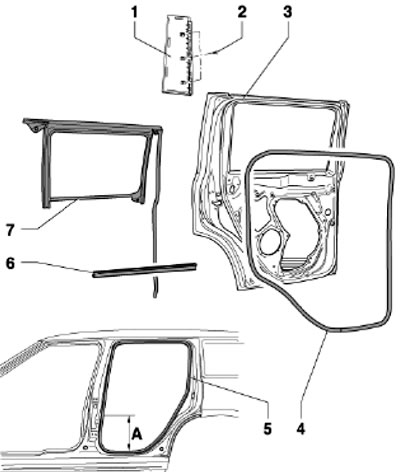

10.27b. Уплотнители задней двери 1. Наружная панель отделки двери; 2. Болт, 2 Нм; 3. Задняя дверь; 4. Наружное уплотнение, приклеивается; 5. Внутреннее уплотнение двери, должно соединяться на расстоянии А - 300 мм от низа проёма; 6. Уплотнение канала стекла; 7. Уплотнение стекла
Детали отпирания и запирания передней двери
28. Крепёж деталей отпирания и запирания двери водителя указаны на иллюстрации. Для снятия держателя (5) снимите держатель сборки (см. соответствующий подраздел выше) и наружную ручку (см. ниже), выверните болт (6), снимите фиксатор и отцепите трос (12).

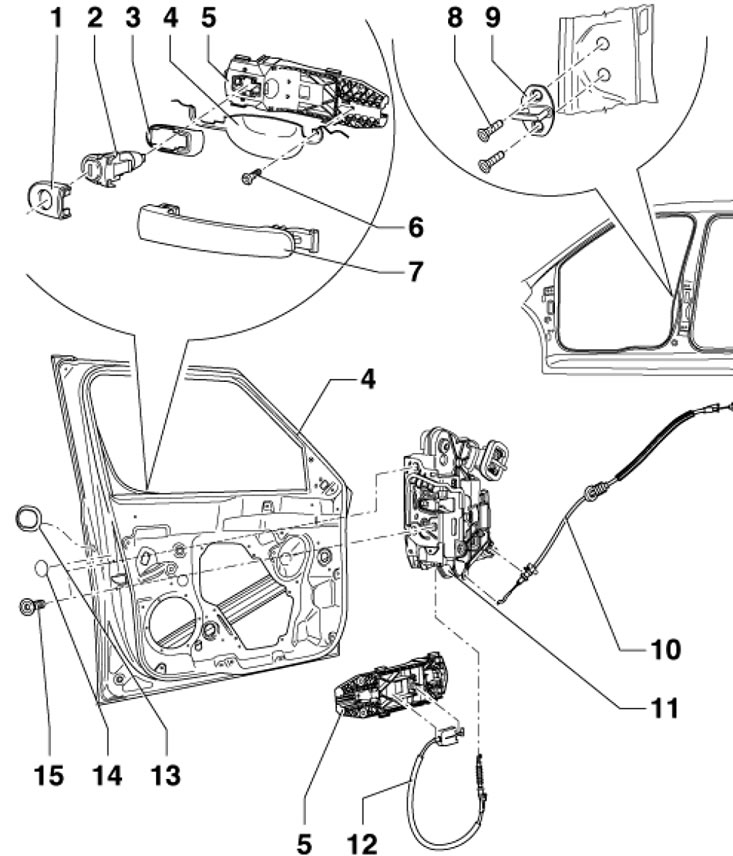

10.28. Крепёж деталей отпирания и запирания двери водителя 1. Накладка, только на двери водителя; 2. Цилиндр замка; 3. Опора; 4. Передняя дверь; 5. Держатель; 6. Болт, 1.7 Нм; 7. Наружная ручка; 8. Болт, 22 Нм; 9. Ударник замка; 10. Передний трос, от замка к внутренней рукоятке отпирания; 11. Замок двери; 12. Задний трос, от держателя (5) к замку; 13, 14. Заглушки; 15. Болт, 20 Нм
29. Для снятия цилиндра замка отцепите накладку (1 на иллюстрации 10.28). снимите заглушку (1 на иллюстрации), выверните болт (2), ослабьте болт (1) до упора и вдавите внутрь двери, чтобы отцепить цилиндр замка. Оттяните наружную ручку и, удерживая её, снимите с двери цилиндр замка.
10.29. Болты крепления цилиндра замка
30. Для снятия корпуса (1 на иллюстрации) замка снимите заглушку в области отверстий (3), введите в дверь крюк Т10389, зацепите его за держатель (2) и потяните в направлении стрелки, чтобы разблокировать держатель. Потяните ручку на себя и снимите корпус замка.

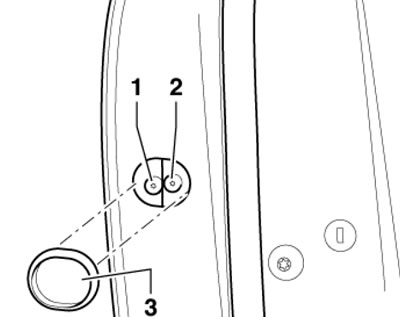

10.30. Снятие корпуса цилиндра замка
31. Для снятия наружной ручки снимите цилиндр замка или его корпус (см. параграф 29 или 30), потяните ручку на себя и снимите её в направлении к задней стороне двери. Перед установкой снимите отделку двери (см. Часть В), вставьте отвёртку (1 на иллюстрации) в дверь в области держателя (5 на иллюстрации 10.28) и вставьте в дверь ручку, оставив её слегка выступать. Надавите на держатель (2 на иллюстрации), чтобы край троса (4) касался ограничителя и зацепите в ручке (3). Установите цилиндр замка/его держатель, а затем - отделку двери.

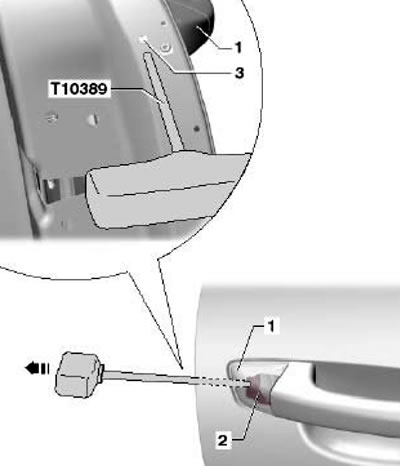

10.31. Установка наружной ручки

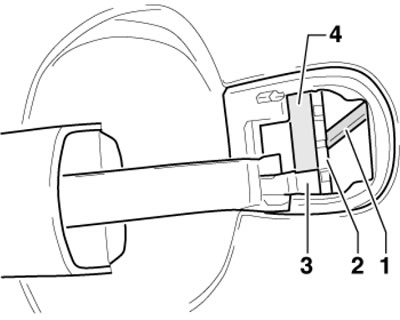

32. Для снятия внутренней рукоятки (1 на иллюстрации) отпирания снимите отделку двери (см. Часть В) и отцепите от ней рукоятку.
10.32. Внутренняя рукоятка отпирания двери
Детали отпирания и запирания задней двери
33. Крепёж деталей отпирания и запирания двери водителя указаны на иллюстрации. Снятие держателя (4), корпуса замка, наружной ручки и внутренней рукоятки отпирания производится так же, как на передней двери (см. параграфы 28 и 30-32). Далее описывается снятие замка задней двери.

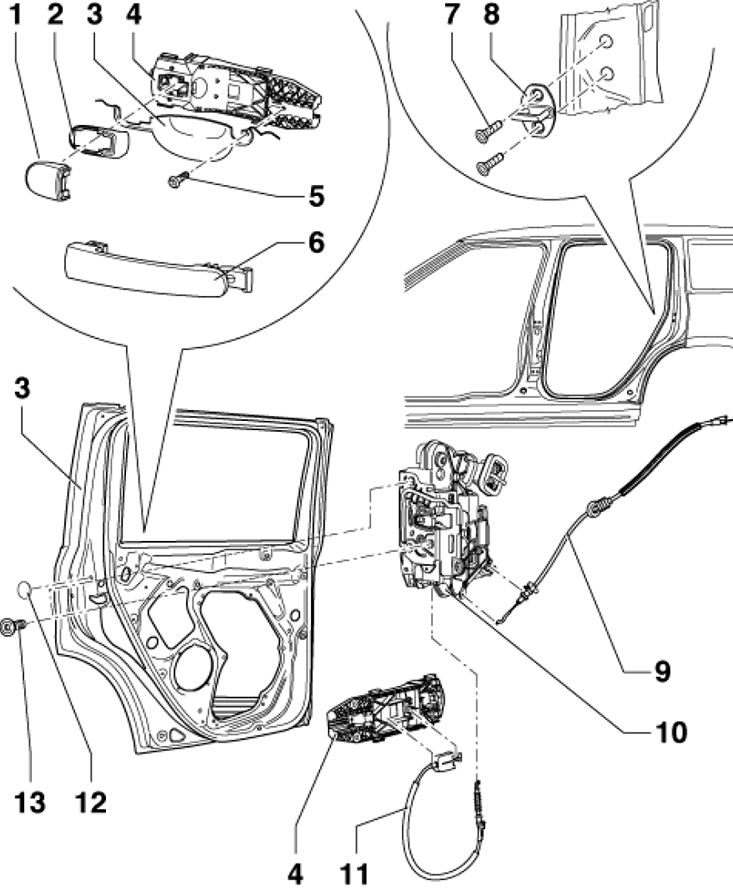

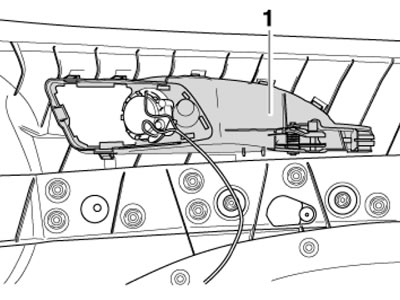

10.33. Крепёж деталей отпирания и запирания задней двери 1. Накладка; 2. Опора; 3. Задняя дверь; 4. Держатель; 5. Болт, 1.7 Нм; 6. Наружная ручка; 7. Болт, 22 Нм; 8. Ударник замка; 9. Передний трос, от замка к внутренней рукоятке отпирания; 10. Замок двери; 11. Задний трос, от держателя (4) к замку; 12. Заглушка; 13. Болт, 20 Нм
34. Выключите зажигание и снимите отделку задней двери (см. Часть В).
35. Разъедините разъём (1 на иллюстрации) замка двери и отцепите резиновую втулку (2) троса внутренней рукоятки отпирания.

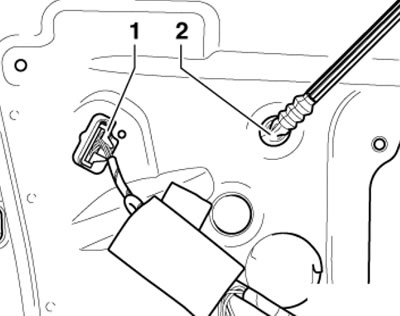

10.35. Соединения замка задней двери
36. Выверните болты (1 на иллюстрации) крепления замка.
10.36. Болты крепления замка

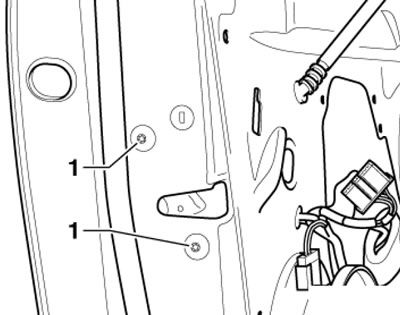

37. Снимите самоклеящуюся заглушку (1 на иллюстрации) и потяните замок с тросами через дверь к отверстию под заглушкой.
10.37. Заглушка
38. Для этого поднимите отвёрткой захват (1 на иллюстрации) и поверните его в направлении стрелки, а затем отцепите трос от кронштейна (3) и снимите замок (2).

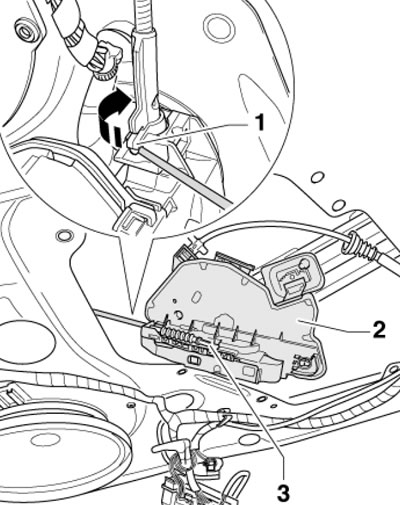

10.38. Трос на замке
