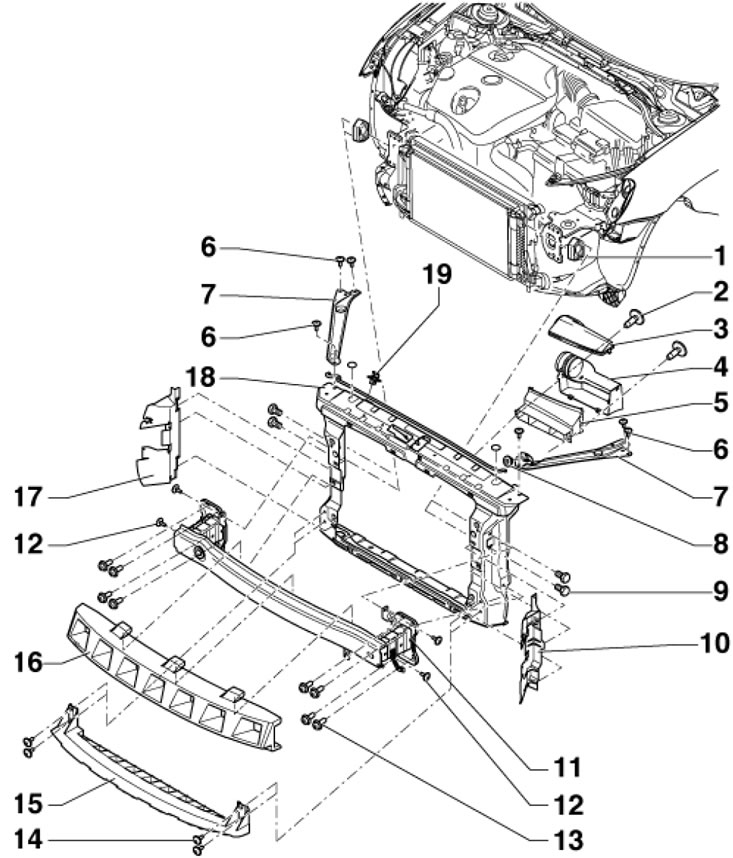

2.1. Детали установки держателя замка капота 1. Опора радиатора; 2. Болт, 2 Нм; 3. Крышка воздуховода; 4. Система распределения воздуха; 5. Воздухозаборник; 6. Болт, 9 Нм; 7. Опора; 8. Резиновая опора для опоры капота; 9. Болт, 4.5 Нм; 10. Левый воздуховод; 11. Балка переднего бампера; 12. Болт, 9 Нм; 13. Болт, 30 Нм; 14. Болт, 3.5 Нм; 15. Поперечина; 16. Вспененная деталь; 17. Правый воздуховод; 18. Держатель замка капота; 19. Держатель электропроводки
Приведение в сервисное положение и возврат в нормальное положение
2. При необходимости снимите накладку переднего бампера (см. Раздел 4).
3. Снимите фары (см. Главу 12).
4. Снимите звукоизоляцию под двигательным отсеком (см. Раздел 6).
5. Снимите с держателя замка капота воздуховод (см. Главу 4).
6. Отцепите от держателя замка капота трос привода замка капота (см. Раздел 7).
7. Закройте угол переднего крыла липкой лентой.
8. Надёжно подоприте капот.
9. Выверните нижние болты (1 на иллюстрации) и вверните вместо них болты М10x120. Затем вверните верхние болты (1) и вверните вместо них болты М 10x120.

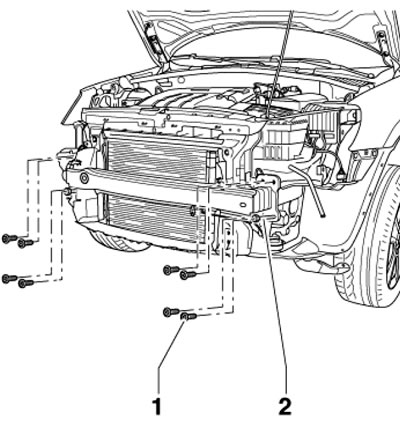

2.9. Передние болты держателя замка капота
10. Выверните болты (2 на иллюстрации) и вытяните держатель (1) замка капота примерно на 50-70 мм вперёд. Таким образом облегчается работа в двигательном отсеке.

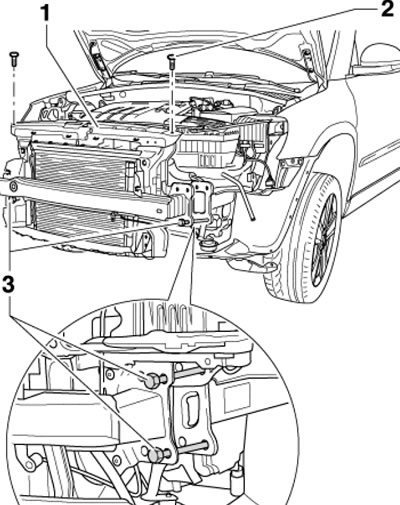

2.10. Верхние болты держателя замка капота
11. Возврат в нормальное положение производится в обратном порядке. Передние болты затягивайте с усилием 30 Нм, а верхние - с усилием 9 Нм. В заключение проверьте регулировку фар (см. Главу 12).
Снятие и установка держателя замка капота
12. Отсоедините отрицательный провод от батареи.
13. Снимите звукоизоляцию под двигательным отсеком (см. Раздел 6).
14. Снимите накладку переднего бампера (см. Раздел 4).
15. Снимите вспененную деталь (16 на иллюстрации 2.1), выверните болты (14) и снимите поперечину (15).
16. Снимите фары (см. Главу 12).
17. Снимите балку переднего бампера (см. Раздел 4).
18. Разделите трос привода замка капота (см. Раздел 7).
19. Снимите верхнюю крышку (3 на иллюстрации 2.1) воздуховода и отделите систему распределения воздуха (4) от воздуховода (5).
20. Разъедините разъём электропроводки замка капота и высвободите её из держателя.
21. Выверните болты (6 на иллюстрации 2.1) держателя замка капота и закрепите радиатор и конденсатор в двигательном отсеке (не отсоединяйте от конденсатора линии хладагента, не допускайте их натяжения).
22. Выверните болты (9 на иллюстрации) опор радиатора и вытяните держатель замка капота из опор радиатора.
23. Установка производится в обратной последовательности.
