Замечание: Описание снятия деталей, установленных на внутренней стороне двери, дано в Части В.
1. Детали установки двери задка указаны на иллюстрации.

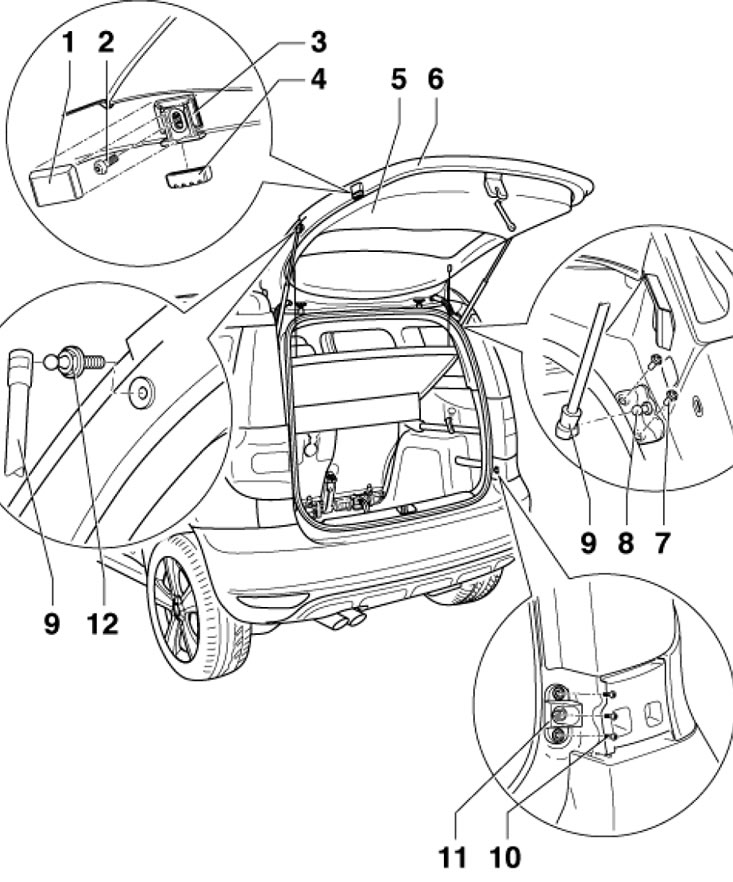

9.1. Детали установки двери задка 1. Крышка буфера 3; 2. Болт, 10 Нм; 3. Стопорный буфер; 4. Резиновый колпачок буфера 3; 5. Нижняя панель отделки; 6. Дверь задка; 7. Болт, 8 Нм; 8. Кронштейн с шарниром; 9. Стойка двери задка; 10. Болт, 8 Нм; 11. Клиновой буфер; 12. Шпилькас шаровой головкой, 30 Нм
2. Для снятия стойки двери задка откройте дверь задка и подоприте её. Затем поднимите отвёрткой стопорный элемент (2 на иллюстрации) и стяните стойку (1) с шарнира (3).

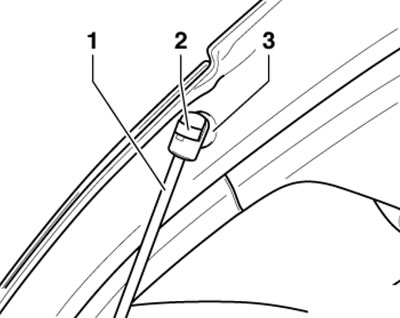

9.2. Снятие стойки двери задка
Замечание: Если стойку предполагается использовать повторно, не снимайте штифт с шарнира полностью, иначе он будет повреждён. Установка производится в обратной последовательности.
3. Для снятия двери задка снимите её внутренние детали отделки (см. Часть В), разъедините разъёмы и вытяните из двери электропроводку. Затем снимите стойки двери задка (см. параграф 2), попросите помощника удерживать её и выверните болты (1 на иллюстрации) крепления петель. Установка производится в обратной последовательности. Примите меры для предотвращения развития коррозии между петлёй и дверью задка. Следите за соблюдением зазоров (см. Спецификации). Отрегулируйте стопорный буфер и проверьте открывание и закрывание двери.

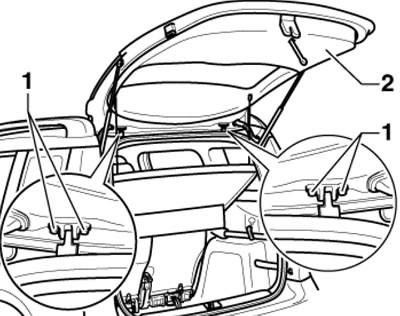

9.3. Болты крепления двери задка
4. Детали отпирания/запирания двери задка указаны на иллюстрации. Для снятия выключателя отпирания снимите нижнюю отделку двери задка (см. Часть В), разъедините разъём (4), отдайте гайки (5) и снимите деталь (6). Для снятия замка также снимите нижнюю отделку двери задка, разъедините разъём замка и выверните болты (7). Дверь задка должна быть выставлена заподлицо с кузовом.

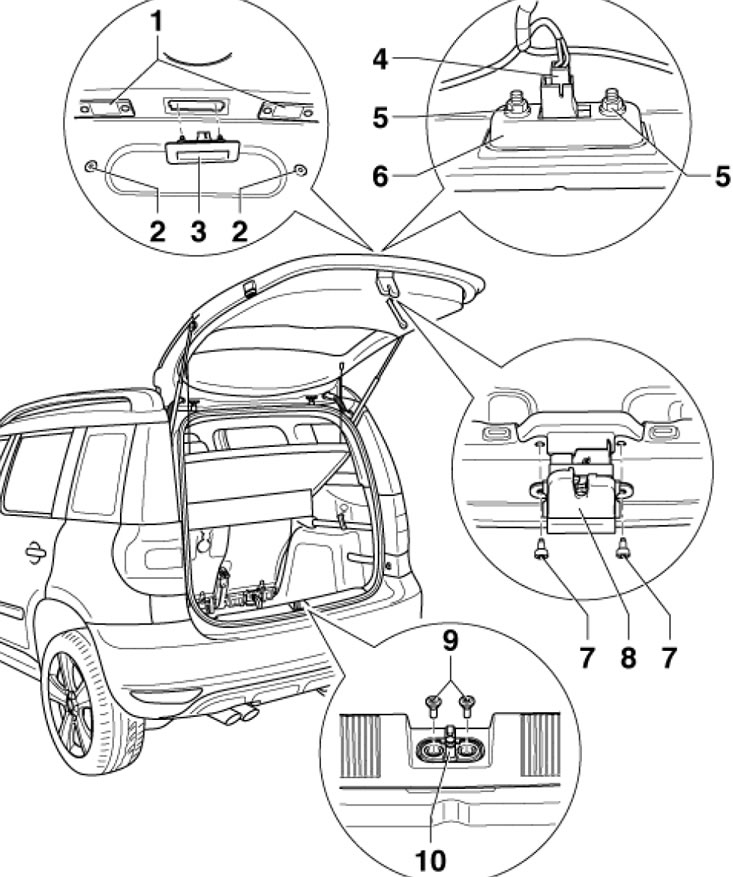

9.4. Детали отпирания/запирания двери задка 1. Подсветка номерного знака; 2. Регулировочная гайка держателя номерного знака; 3. Выключатель отпирания двери задка; 4. Разъём электропроводки выключателя 2; 5. Гайка, 6 Нм; 6. Фиксирующая деталь; 7, 9. Болты, 20 Нм; 8. Замок двери задка; 10. Ударник замка
