7.1. Детали установки капота 1. Капот; 2. Опорная стойка; 3. Форсунки подачи омывающей жидкости на ветровое стекло; 4. Петля; 5, 6. Болты, 20 Нм; 7. Резиновая втулка; 8. Направляющая деталь
2. Для снятия капота снимите форсунки подачи омывающей жидкости на ветровое стекло (см. Главу 12) и вытяните шланги и электропроводку форсунок из проёма капота. Попросите помощника удерживать капот, ослабьте болты (5 на иллюстрации 7.1) на обеих петлях, уберите опорную стойку и снимите капот с петель. Установка производится в обратной последовательности. Примите меры для предотвращения развития коррозии между петлёй и капотом. Следите за соблюдением зазоров (см. Спецификации). Отрегулируйте буфер и проверьте открывание и закрывание капота.
3. Детали привода отпирания капота указаны на иллюстрации. Можно снять переднюю и заднюю части троса по отдельности, разделив его.
7.3. Детали привода отпирания капота 1. Гайка, 3 Нм; 2. Крышка троса; 3. Втулка; 4. Трос; 5. Регулировочная гайка; 6. Консоль; 7. Болт, 2.5 Нм; 8. Нижняя накладка стойки А; 9. Рычаг отпирания капота; 10. Соединение троса; 11. Схема прокладки троса

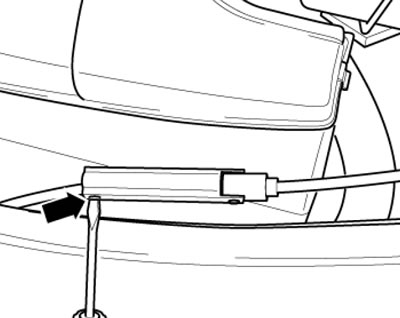

4. Для разделения троса подденьте плоской отвёрткой крышку соединения и откиньте её, а затем извлеките из соединения (2 на иллюстрации) трос (1).
7.4. Разделение тросов

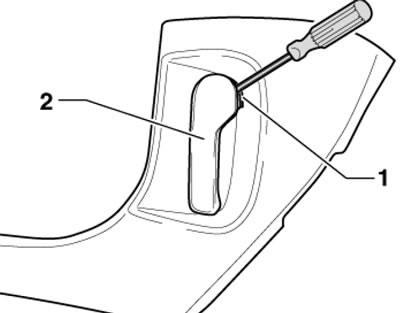

5. Для снятия рычага (2 на иллюстрации) отпирания капота высвободите его из фиксатора (1) при помощи отвёртки.
7.5. Снятие рычага
6. Детали установки замка капота указаны на иллюстрации. Для снятия замка отсоедините трос (6), разъедините разъём электропроводки и выверните болты (4 и 5).
7.6. Детали установки замка капота. 1. Стопорный буфер; 2. Буфер с регулировкой высоты капота относительно крыльев; 3. Замок капота; 4, 7. Болты, 9 Нм; 5. Болт, 20 Нм; 6. Трос; 8. Предохранительный крюк
