Снятие и установка наружного зеркала заднего вида (Skoda Yeti 5L)

1. Детали сборки наружного зеркала заднего вида указаны на иллюстрации. Для снятия сборки зеркала снимите отделку передней двери (см. Часть В) и внутреннюю накладку (1), разъедините разъём (7) и выверните болт (8). Далее описывается снятие отражательного элемента.

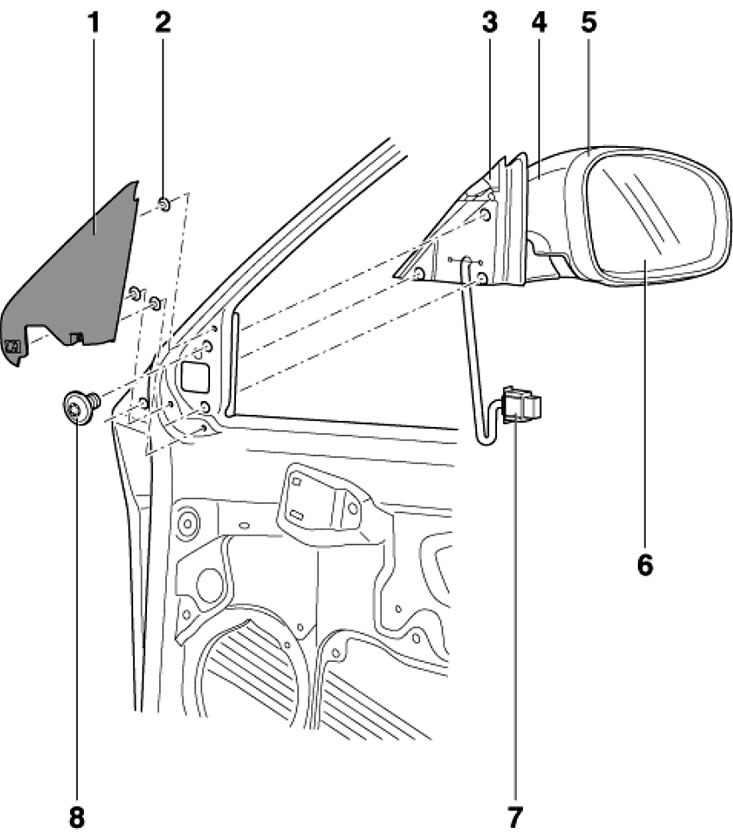

11.1. Детали сборки наружного зеркала заднего вида 1. Внутренняя накладка; 2. Фиксатор; 3. Звукоизоляция; 4. Сборка зеркала; 5. Корпус зеркала; 6. Отражающий элемент; 7. Разъём электропроводки; 8. Болт, 9 Нм

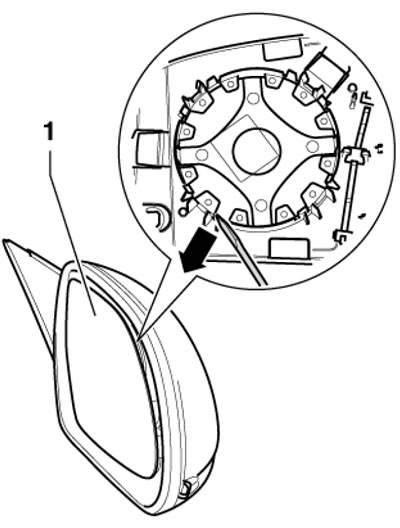

2. Наклоните отражательный элемент (1 на иллюстрации) до упора, отвёрткой высвободите его держатели по периметру в направлении стрелки и выжмите отражательный элемент.

11.2. Снятие отражательного элемента

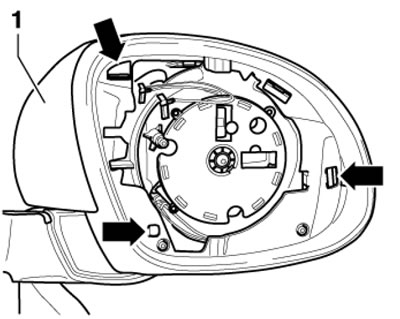

3. Отцепите верхнюю часть (1 на иллюстрации) корпуса от фиксаторов (стрелки) и снимите её.

11.3. Фиксаторы верхней части корпуса

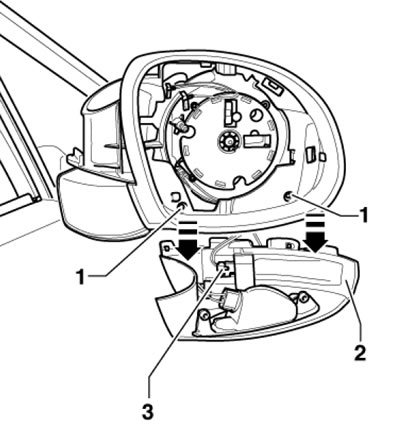

4. Выверните болты (1 на иллюстрации) и вытяните нижнюю часть (2) корпуса вниз в направлении стрелок, предварительно разъединив разъём электропроводки (3) повторителя указателя поворота.
