Замечание: Шильда с данными дополнительного отопителя находится на самом отопителе, а также продублирована на передней панели двигательного отсека.
1. Расположение основных деталей дополнительного отопителя указаны на иллюстрациях.

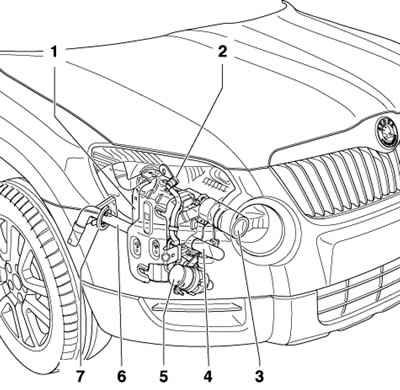

16.1а. Расположение основных деталей дополнительного отопителя 1. Дополнительный отопитель с блоком управления "J364"; 2. Топливная линия с быстроразъёмным соединением; 3. Воздухозаборник; 4. Выпускная система; 5. Циркуляционный насос ОЖ "1/55"; 6. Задняя выпускная труба; 7. Защита

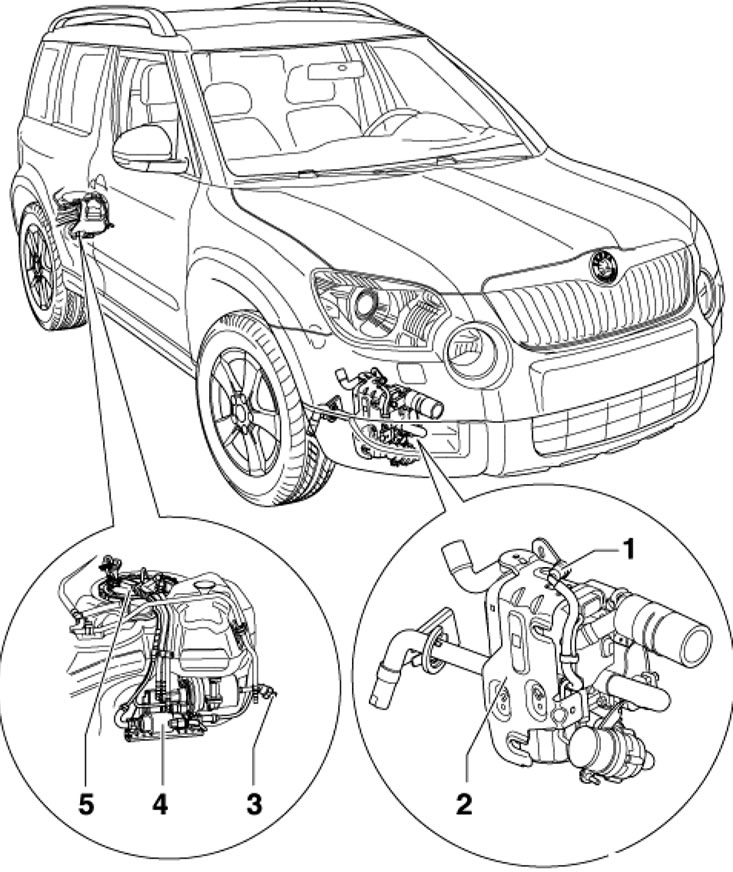

16.1b. Детали подачи топлива для дополнительного отопителя 1, 3. Быстроразъёмное соединение; 2. Дополнительный отопитель; 4. Дозирующий насос "V54"; 5. Модуль подачи топлива, в топливном баке

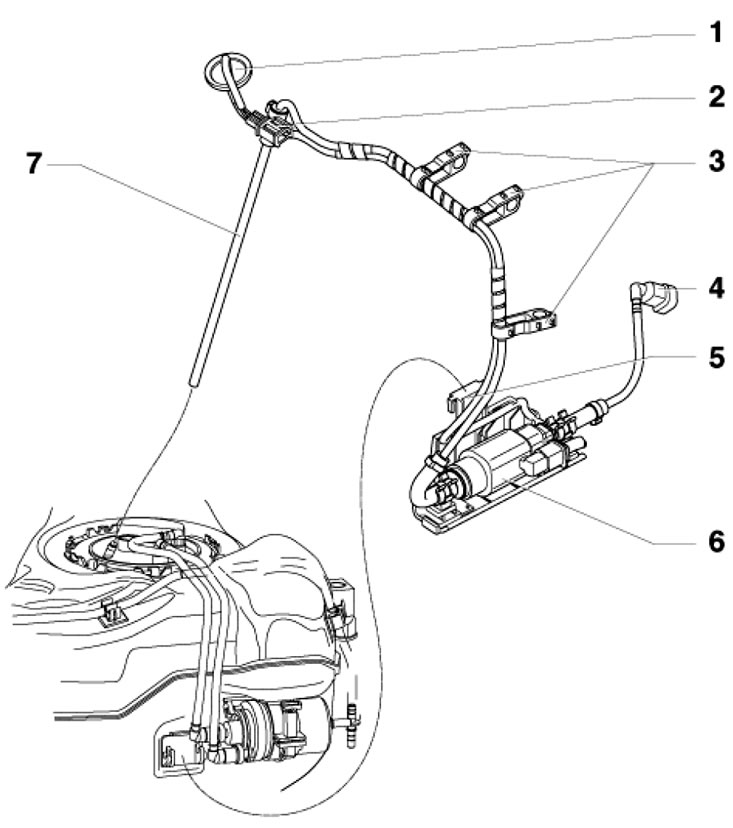

16.1с. Детали установки дозирующего насоса 1. Прокладка на топливном баке; 2. Разъём дозирующего насоса "V54"; 3. Держатели электропроводки; 4. Быстроразъёмное соединение; 5. Кронштейн дозирующего насоса "V54 "; 6. Дозирующий насос "V54 "; 7. Топливная трубка
2. Для снятия воздухозаборника снимите накладку переднего бампера (см. Главу 11), выверните болт (1 на иллюстрации) и снимите воздухозаборник (В) с впускной трубки.

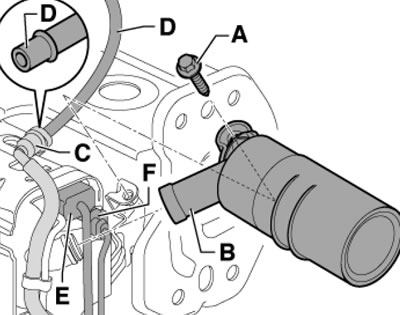

16.2. Снятие воздухозаборника
3. Для снятия циркуляционного насоса ОЖ "V55" ослабьте хомуты (1 на иллюстрации), отсоедините от насоса шланги ОЖ, разъедините разъёмы насоса и выверните болт (2). После установки заправьте систему охлаждения двигателя (см. Раздел 2).

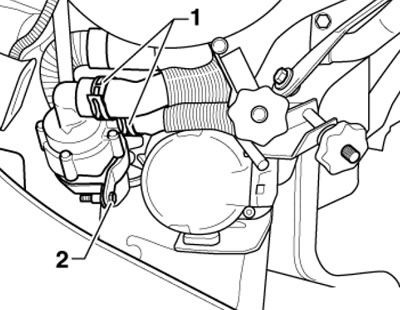

16.3. Снятие циркуляционного насоса ОЖ "V55"
4. Для снятия выпускной системы ослабьте хомут (1 на иллюстрации) и выверните болты (2 и 3). При установке затягивайте болты и хомут с усилием 7 Нм.

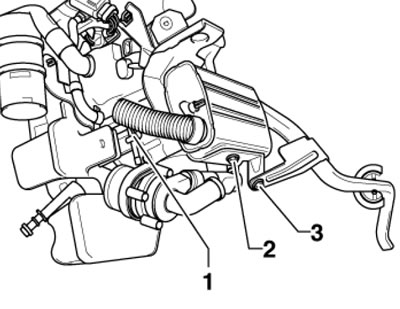

16.4. Снятие выпускной системы
Снятие и установка, разборка и сборка дополнительного отопителя
Замечание: Если требуется замена дополнительного отопителя, предварительно подключите диагностический прибор VAS5051 и запустите функцию "Replace control unit".
5. Отсоедините отрицательный провод от батареи.
6. Снимите локер правой передней колёсной арки и накладку переднего бампера (см. Главу 11).
7. Снимите резервуар омывающей жидкости (см. Главу 12).
8. Пережмите шланги ОЖ (1 на иллюстрации) и отсоедините их от дополнительного отопителя.

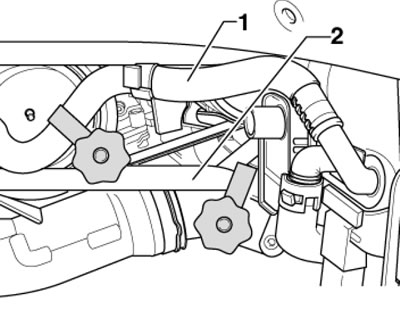

16.8. Шланги ОЖ на дополнительном отопителе
9. Отсоедините от дополнительного отопителя топливную линию.
10. Выверните болт (1 на иллюстрации) и отдайте гайку (2).

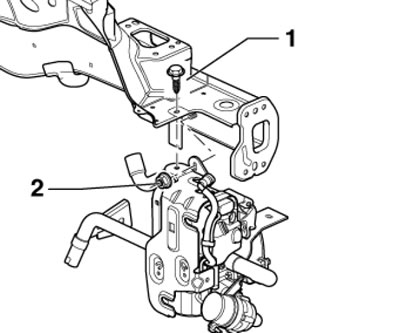

16.10. Крепёж дополнительного отопителя (8 Нм)
11. Ослабьте хомут (1 на иллюстрации), отдайте гайку (1) и снимите дополнительный отопитель (2).

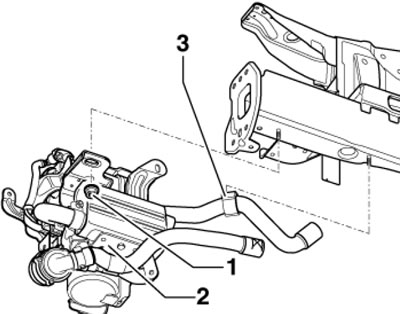

16.11. Снятие дополнительного отопителя
12. При необходимости разборки корпуса руководствуйтесь сопр. иллюстрацией. На дизельных моделях в камере сгорания установлен несъёмный нагревательный элемент "Z66". Его провода соединены с поводами свечи накаливания "Q8". В этой версии при неисправности свечи накаливания требуется замена сборки камеры сгорания.

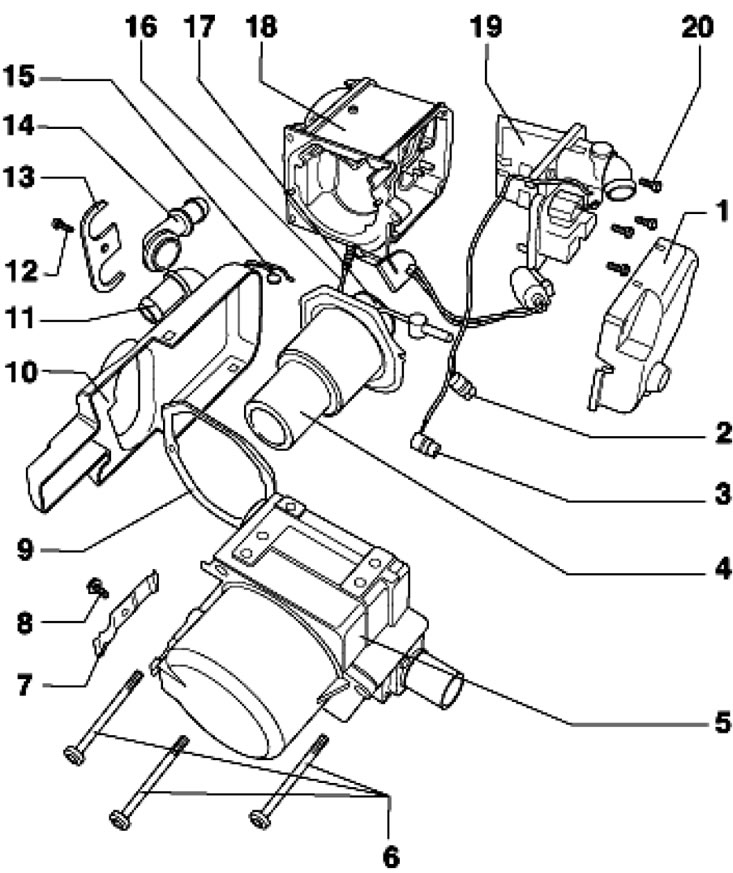

16.12. Детали сборки дополнительного отопителя 1. Крышка блока J364 управления дополнительным отопителем; 2. Датчик G18 температуры; 3. Датчик G189 перегрева; 4. Камера сгорания (показан вариант для бензиновых моделей, с фильтром тонкой очистки топлива); 5. Теплообменник; 6. Болты, 7 Нм; 7. Удерживающая пружина; 8, 12, 20. Болты, 4 Нм; 9. Прокладка, подлежит замене; 10. Крышка; 11, 14. Соединения с контуром ОЖ; 13, 15. Фиксатор; 16. Свеча накаливания "Q8" с датчиком воспламенения; 17. Поджигатель, на дизельных моделях - с несъёмным клапаном отсечки топлива "N109" в топливной линии; 18. Корпус дополнительного отопителя, заменяется вместе с вентилятором "V6" подачи воздуха для сжигания топлива; 19. Блок J364 управления дополнительным отопителем
13. Установка производится в обратной последовательности. Гайку (1 на иллюстрации 16.11) затягивайте с усилием 15 Нм. После установки удалите воздух из системы охлаждения двигателя. Если установлен прежний отопитель, подключите диагностический прибор VAS5051В и запустите функцию "Unlock heater unit".
