Активатор "V113" циркуляционной заслонки (система "Climatic")
1. Снимите главный вещевой ящик (см. Главу 11).
2. Снимите крышку (1 на иллюстрации) активатора "V113" (2), разъедините его разъём и вытяните активатор.

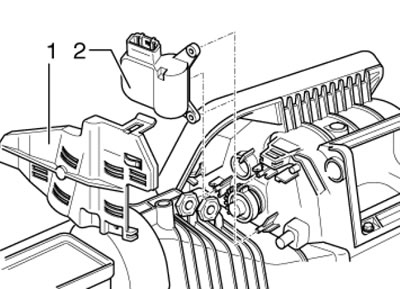

12.2. Снятие активатора V113.
3. Установка производится в обратной последовательности. После установки проверьте работу активатора.
Активатор "V425" распределительной и циркуляционной заслонок (система "Climatronic")
4. Снимите главный вещевой ящик (см. Главу 11).
5. Выверните болты (1 на иллюстрации), поверните активатор "V425" (2) на угол 15° в направлении стрелки, вытяните его из втулки и снимите по направлению к себе. Разъедините разъём электропроводки.
Замечание: После снятия не меняйте положение циркуляционной заслонки.

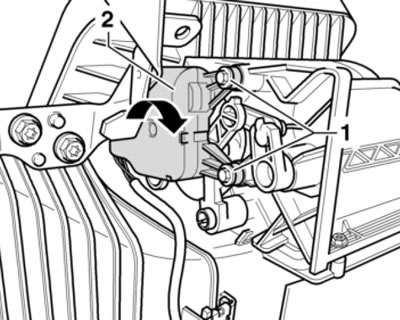

12.5. Снятие активатора V425.
6. Установка производится в обратной последовательности. Активатор устанавливается на многогранную ось только в одном положении (смотрите иллюстрацию). После установки проверьте работу активатора и выполните функцию "Initiate basic setting" при помощи диагностического прибора.

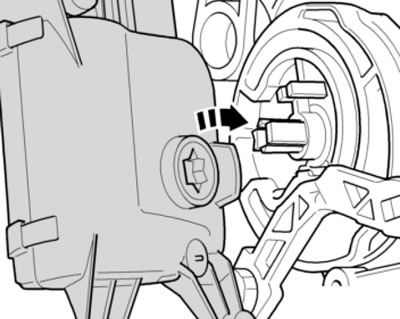

12.6. Установка активатора V425.
Активатор "V68" температурной заслонки (система "Climatic") и активатор "V158" левой температурной заслонки (система "Climatronic")
7. Снимите воздуховод к левому ножному колодцу (см. Раздел 10).
8. Снимите диагностический интерфейс J533 с кронштейна в области рулевой колонки (см. Главу 12).
9. Выверните болты (3 на иллюстрации).
Замечание: Не ослабляйте болты (1) и не снимайте кронштейн (2).

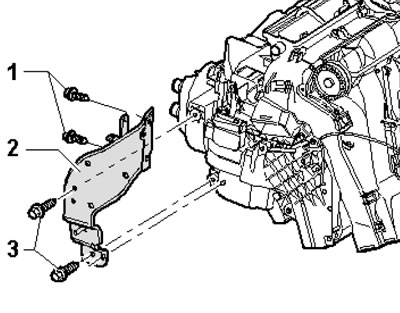

12.9. Крепёж кронштейна.
10. Надавите на кронштейн (1 на иллюстрации) в направлении педали тормоза (стрелка) и удерживайте его в этом положении. Можно зафиксировать кронштейн хомутом.

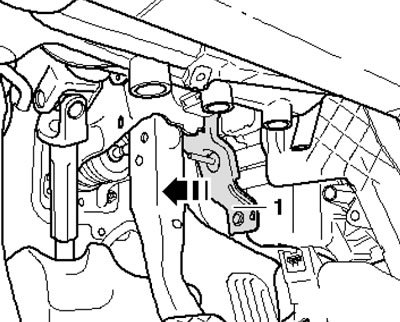

12.10. Смещение кронштейна.
11. Пометьте вилку разъёма (С на иллюстрации) активатора, чтобы случайно не подсоединить её к другой розетке, и разъедините разъём. Снимите крышку (А), выверните болты (D), снимите активатор "V68"/"V158" (В) и отсоедините его рычаг (Е) от тяги (F).

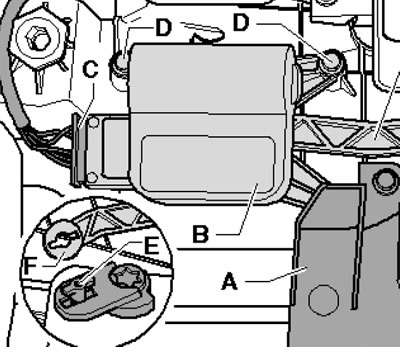

12.11. Снятие активатора V68/V158.
12. Установка производится в обратной последовательности. Болты (D на иллюстрации 12.11) затягивайте с усилием 1.4 Нм. После установки проверьте работу активатора и выполните функцию "Initiate basic setting" при помощи диагностического прибора.
Активатор "V145" (система "Climatic") или "V426" (система "Climatronic") передней распределительной заслонки
13. Снимите комбинацию приборов (см. Главу 11).
14. Разъедините разъём активатора "V426", выверните болты (1 на иллюстрации) и снимите активатор.

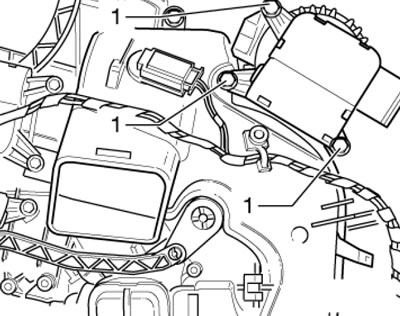

12.14. Крепёж активатора V426.
15. Установка производится в обратной последовательности. После установки проверьте работу активатора и выполните функцию "Initiate basic setting" при помощи диагностического прибора.
Активатор "V159" правой температурной заслонки (система "Climatronic")
16. Снимите главный вещевой ящик (см. Главу 11).
17. Снимите воздуховод к правому ножному колодцу (см. Раздел 10).
18. Ослабьте крепёж нижней части панели приборов справа и слегка наклоните её вниз (см. Главу 11).
19. Поверните держатель (2 на иллюстрации) панели приборов с блоком управления ксеноновыми фарами (1) вправо, чтобы обеспечить доступ к болтам (стрелки) и разъедините разъём (4).

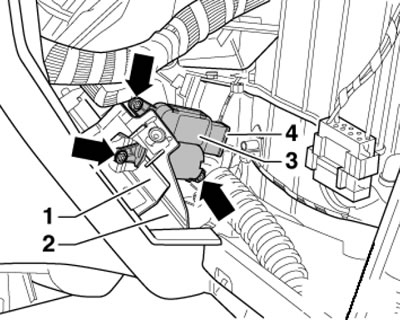

12.19. Обеспечение доступа к активатору V159.

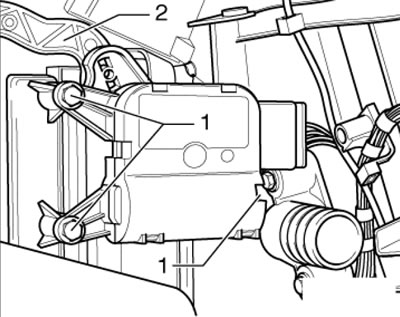

20. Выверните болты (1 на иллюстрации), снимите активатор и отцепите опору (2).
12.20. Снятие активатора V159.
21. Установка производится в обратной последовательности. После установки проверьте работу активатора и выполните функцию "Initiate basic setting" при помощи диагностического прибора.
Активатор "V107" заслонки обдува стёкол (система "Clima-tronic")
22. Снимите воздуховод к левому ножному колодцу (см. Раздел 10).
23. Снимите диагностический интерфейс J533 (см. Главу 12).
24. Выверните болты (1 и 3 на иллюстрации 12.9) и снимите кронштейн (2).

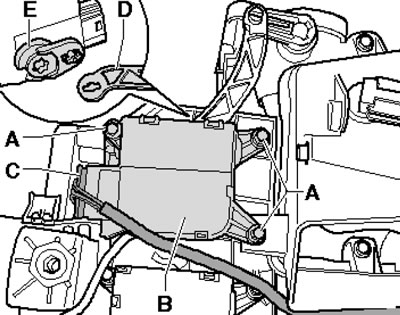

25. Пометьте вилку разъёма (С на иллюстрации) активатора, чтобы случайно не подсоединить её к другой розетке, и разъедините разъём. Выверните болты (А), снимите активатор "V107" (В) и отсоедините его рычаг (Е) от тяги (D).
26. Установка производится в обратной последовательности. Болты (1 на иллюстрации 12.9) затягивайте с усилием 10 Нм. После установки проверьте работу активатора и выполните функцию "Initiate basic setting" при помощи диагностического прибора.
12.32. Снятие активатора V107.
