Снятие и установка датчиков климатической системы (Skoda Yeti 5L)

Замечание: Датчики G191/G192 не устанавливаются на модели с 46-й недели 2010 г.

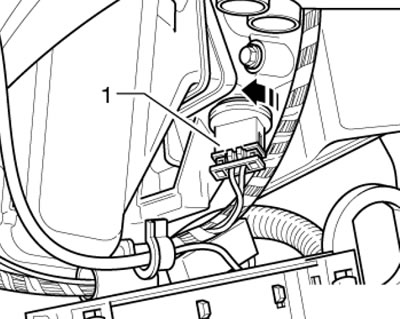

1. Для снятия датчика "G263" температуры на выходе испарителя снимите правую боковую накладку центральной консоли, поверните датчик в направлении стрелки (смотрите иллюстрацию) на угол 90°, вытяните его из корпуса климатической системы и разъедините разъём датчика.

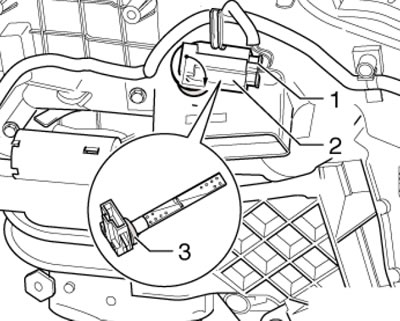

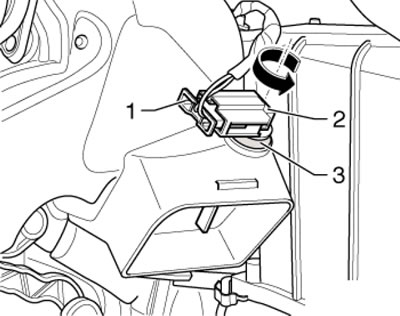

2. Для снятия датчика "G192" температуры воздуха, подаваемого в ножные колодцы (на моделях с системой "Climatic"), снимите комбинацию приборов (см. Главу 12), поверните датчик (2 на иллюстрации 14.2а) в направлении стрелки на угол 90°, вытяните его из корпуса климатической системы и разъедините разъём (1) датчика. На моделях с системой "Climatronic" на месте датчика "G192" установлен датчик "G261" температуры воздуха, подаваемого в левый ножной колодец, а датчик "G262" температуры воздуха, подаваемого в правый ножной колодец, установлен на правой стороне (см. иллюстрацию 14.2b) и доступен после снятия главного вещевого ящика. Датчик "G262" снимается аналогично. При установке датчиков G192/G261/G262 обратите внимание на правильность положения уплотнительного кольца (3).


(Оригинальный текст расположен на: «SkodaBook.ru»)

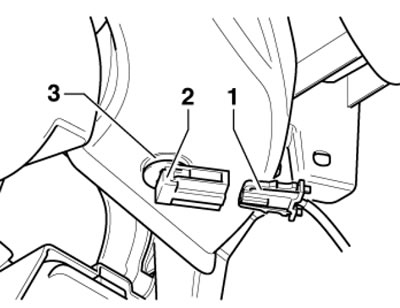

3. Для снятия датчика "G191" (2 на иллюстрации) температуры воздуха, подаваемого из центральных дефлекторов (на моделях с системой "Climatic"), снимите левый боковой дефлектор (см. Раздел 10), поверните датчик (2 на иллюстрации) на угол 90°, вытяните его из корпуса климатической системы и разъедините разъём (1) датчика. На моделях с системой "Climatronic" датчики "G150" и "G151" температуры воздуха, подаваемого через соответственно левые и правые центральные дефлекторы, снимаются аналогично после снятия соответствующего бокового дефлектора. При установке датчиков G192/G261/G262 обратите внимание на правильность положения уплотнительного кольца (3).

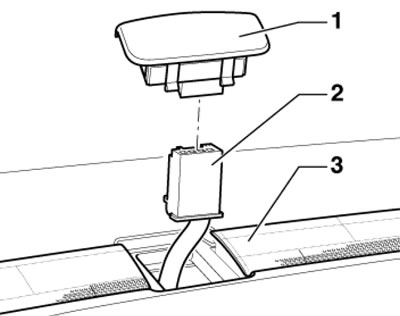

4. Для снятия датчика "G107" или датчика №2 "G134" солнечного излучения (1 на иллюстрации) выжмите его из панели приборов (3) при помощи пластикового клина №3409 и разъедините разъём (2).

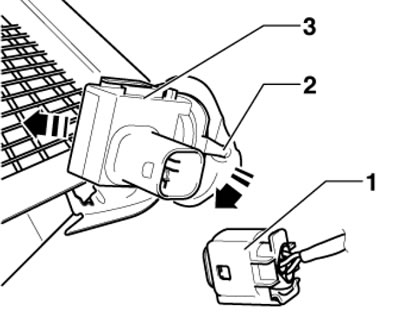

5. Снимите крышку обтекателя ветрового стекла (см. Главу 11), разъедините разъём (1 на иллюстрации) датчика "G238" (3) качества воздуха, отожмите фиксатор (2), поверните датчик на угол 90° и снимите его. После снятия храните датчик в чистоте, не допускайте контакта датчика с жидкими химическими веществами (растворители, топливо и т.п.) или их испарениями.
