Снятие и установка радиатора отопителя и вспомогательного нагревательного элемента Z35 (Skoda Yeti 5L)

Радиатор отопителя

1. Установите максимальную температуру климатической системы, выключите зажигание и все электроприборы.

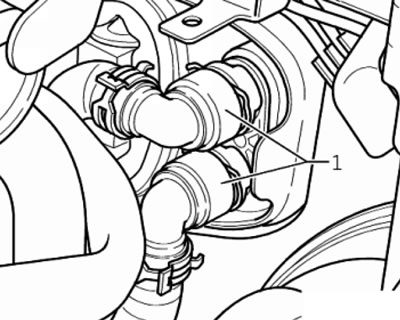

2. Пережмите шланги ОЖ (1 на иллюстрации) радиатора отопителя, пометьте их, вытяните фиксаторы и отсоедините шланги от радиатора, собирая вытекающую ОЖ. Если радиатор предполагается заменить, также следует заменить и охлаждающую жидкость, поэтому в таком случае её можно спустить (см. Раздел 2).

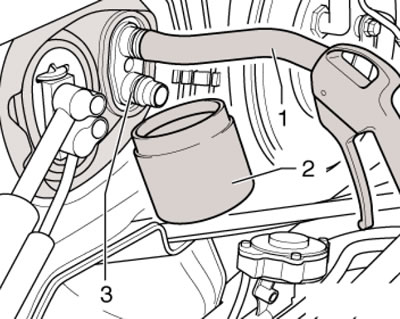

3. Подсоедините к верхнему штуцеру радиатора отопителя компрессор (1 на иллюстрации) и выдуйте из радиатора (3) остатки ОЖ в заранее подготовленную ёмкость (2).

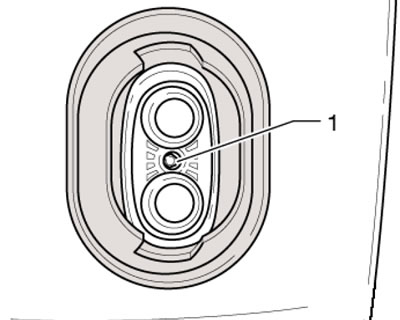

4. Ослабьте болт (1 на иллюстрации) на фланце радиатора отопителя между штуцерами. При этом ослабляется трубка ОЖ, что упрощает снятие радиатора.

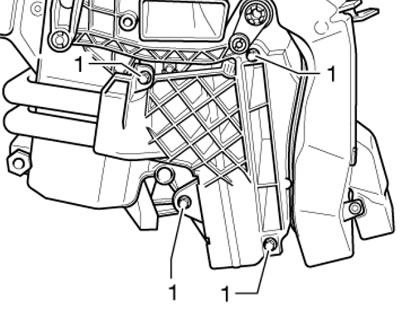

5. Снимите левую боковую крышку центральной консоли (см. Главу 11) и воздуховод к левому ножному колодцу (см. Раздел 10). Выверните винты (1 на иллюстрации) и снимите накладку радиатора.

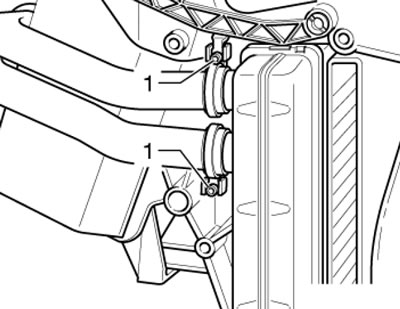

6. Накройте напольное покрытие под радиатором отопителя водозащитным материалом и впитывающей бумагой. Раскройте хомуты (1 на иллюстрации), вытяните трубки из радиатора и извлеките его из корпуса климатической системы.

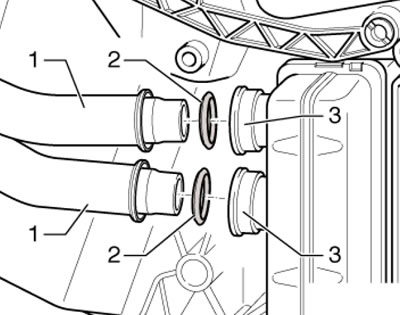

7. Смочите новые уплотнительные кольца (2 на иллюстрации) охлаждающей жидкостью и вставьте их в соединения (3) радиатора, после чего вдавите в них трубки ОЖ (1).



8. Закрепите трубки хомутами, как указано на иллюстрации 13.6, с усилием 1.5 Нм.

9. Дальнейшая установка производится в обратной последовательности.

10. В заключение проверьте и, при необходимости, откорректируйте уровень ОЖ.

(Статья опубликована на сайте: SkodaBook.ru)

Вспомогательный нагревательный элемент "Z35"

11. Снимите левую боковую крышку центральной консоли (см. Главу 11) и воздуховод к левому ножному колодцу (см. Раздел 10).

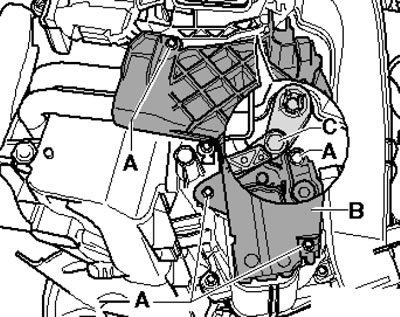

12. Если рычаг располагается напротив левой температурной заслонки так, что доступ к верхнему болту (А на иллюстрации) закрыт рычагом (С), измените регулировку температуры на панели управления климатической системой. После этого отсоедините отрицательный провод от батареи, выверните болты (А) и снимите крышку (В).

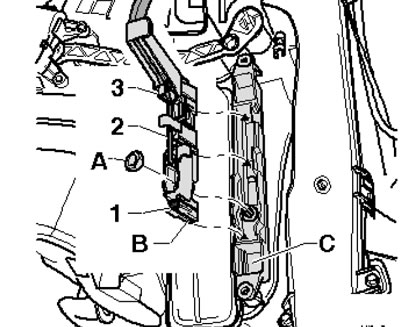

13. Отдайте гайку (А на иллюстрации) соединения массы, разъедините разъём (В) с полосой (2) и вытяните нагревательный элемент "Z35" (С) из корпуса климатической системы.



14. Установка производится в обратной последовательности. Затягивайте гайку с усилием 9 Нм.
