Замечание: Все стяжки электропроводки должны быть установлены на прежние места. Жгут электропроводки снимается вместе с корпусом климатической системы.
1. На некоторых двигателях для облегчения доступа к расширительному клапану может потребоваться снять верхнюю крышку двигателя (см. Главу 2), впускной шланг турбокомпрессора, крышку сажевого фильтра и впускной шланг воздухоочистителя (см. Главу 4).
2. Спустите хладагент.
3. Отсоедините отрицательный провод от батареи.
4. Снимите центральную консоль, панель приборов и нижнюю накладку правой стойки А (см. Главу 11).
5. Снимите крышку расширительного клапана (см.Раздел 18, при наличии).
6. Пережмите шланги ОЖ (1 на иллюстрации 13.2) радиатора отопителя, пометьте их, вытяните фиксаторы и отсоедините шланги от радиатора, собирая вытекающую ОЖ. Если радиатор предполагается заменить, также следует заменить и охлаждающую жидкость, поэтому в таком случае её можно спустить (см. Раздел 2).
7. Подсоедините к верхнему штуцеру радиатора отопителя компрессор (1 на иллюстрации 13.3) и выдуйте из радиатора (3) остатки ОЖ в заранее подготовленную ёмкость (2).
8. Выверните болты (1 на иллюстрации) крепления линий хладагента (2) и отсоедините их от расширительного клапана (3). Закупорьте соединения, чтобы в контур хладагента не попала грязь.

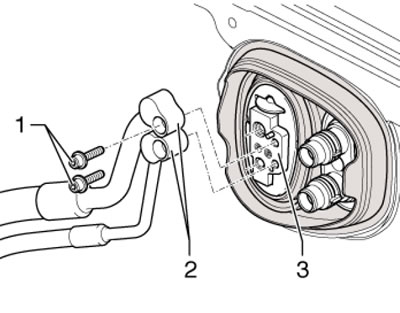

15.8. Болты (1) крепления линий хладагента (2)
10. Накройте напольное покрытие под радиатором отопителя водозащитным материалом и впитывающей бумагой.
11. Снимите балку (8 на иллюстрации) панели приборов (см. Главу 11), вытяните и снимите жгут электропроводки с корпуса климатической системы. Снимите жгут электропроводки с держателя (5).

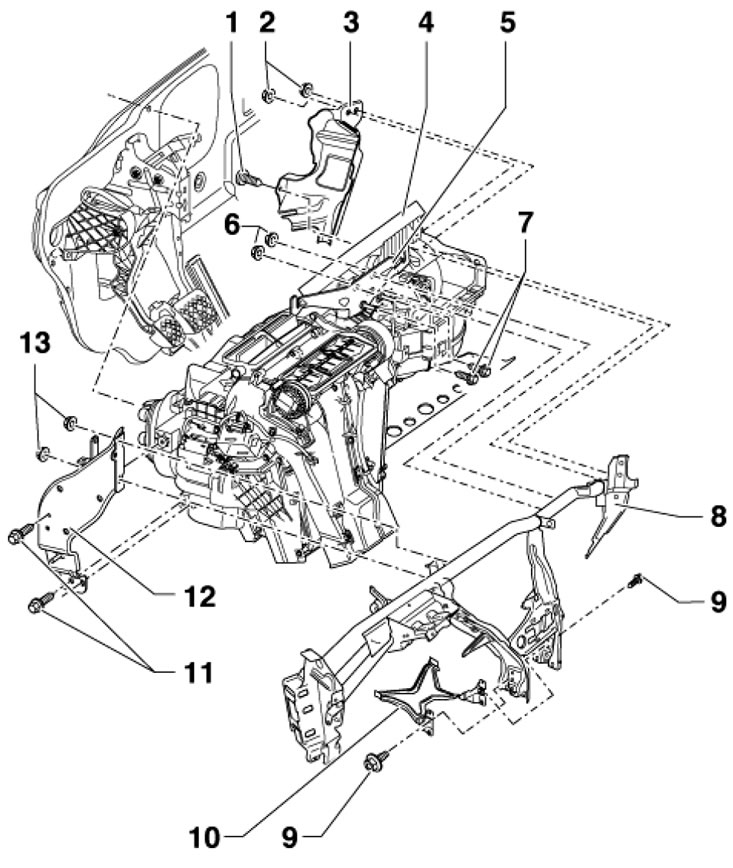

15.11. Детали крепления корпуса климатической системы 1. Болт, 4.5 Нм; 2. Гайки, 2 шт., 4.5 Нм; 3. Держатель электропроводки; 4. Корпус климатической системы; 5. Правый кронштейн; 6, 13. Гайки, 8 Нм; 7,11. Болты, 8 Нм; 8. Балка панели приборов; 9. Болт, 2 Нм; 10. Опора; 12. Левый кронштейн
12. Снимите диагностический интерфейс J533 (см. Главу 12).
13. Слегка наклоните корпус климатической системы и снимите его с заднего воздуховода вверх. Снимите корпус климатической системы с автомобиля, аккуратно выводя жгут электропроводки из правого держателя.
14. При необходимости разборки корпуса руководствуйтесь сопр. иллюстрациями.
Данный материал опубликован на портале: Skodabook.ru

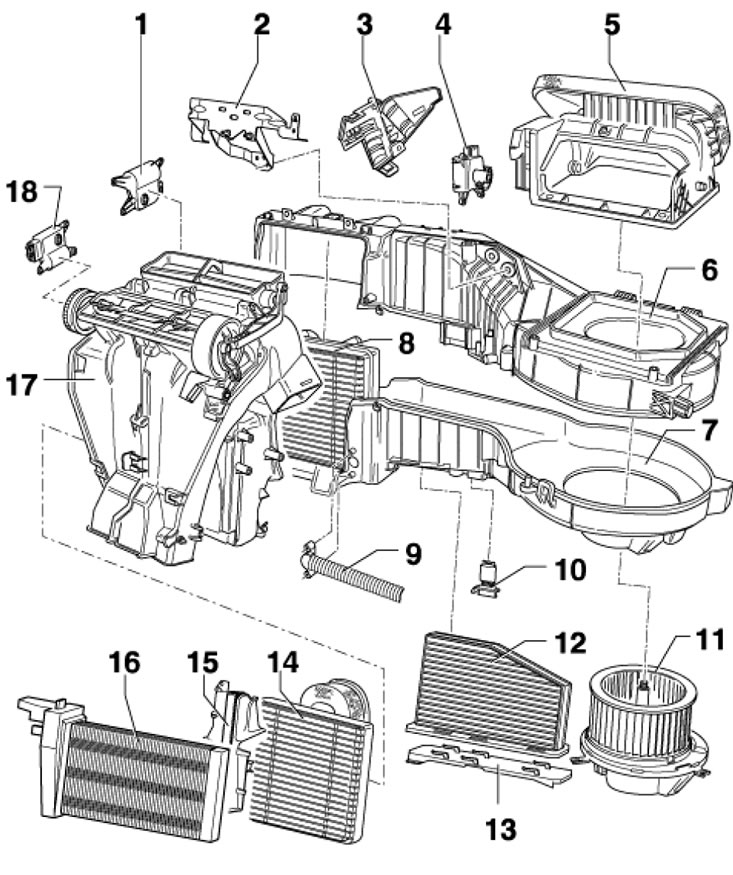

15.14а. Детали сборки корпуса климатической системы "Climatic" 1. Активатор V68 температурной заслонки; 2. Кронштейн; 3. Крышка; 4. Активатор V113 циркуляционной заслонки; 5. Воздухозаборник, с циркуляционной заслонкой; 6/7. Верхняя/нижняя часть кожуха испарителя; 8. Испаритель; 9. Шланг охлаждения вещевого ящика, с 46-й недели 2010 г. не устанавливается; 10. Сборка резисторов N₂4 вентилятора 11; 11. Вентилятор V2; 12. Сажевый фильтр; 13. Крышка фильтра 12; 14. Радиатор отопителя; 15. Крышка радиатора 14; 16. Вспомогательный нагревательный элемент Z35, на некоторых дизельных моделях; 17. Распределительный кожух; 18. Активатор; V145 передней распределительной заслонки

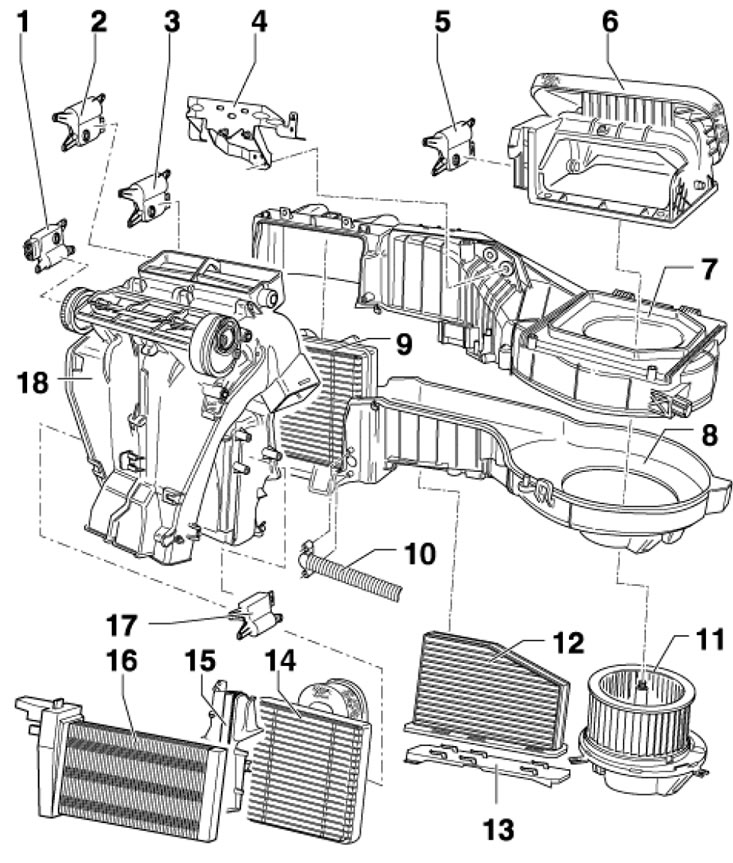

15.14b. Детали сборки корпуса климатической системы "Climatronic" 1. Активатор V426 передней распределительной заслонки; 2. Активатор V158 левой температурной заслонки; 3. Активатор V107 заслонки обдува стёкол; 4. Кронштейн; 5. Активатор V425 циркуляционной заслонки; 6. Воздухозаборник, с циркуляционной заслонкой; 7/8. Верхняя/нижняя часть кожуха испарителя; 9. Испаритель; 10. Шланг охлаждения вещевого ящика; 11. Вентилятор V2 с блоком управления J126; 12. Сажевый фильтр; 13. Крышка фильтра 12; 14. Радиатор отопителя; 15. Крышка радиатора 14; 16. Вспомогательный нагревательный элемент "Z35", на некоторых дизельных моделях; 17. Активатор V159 правой температурной заслонки; 18. Распределительный кожух
15. Установка производится в обратной последовательности. При установке попросите помощника направлять обе трубки ОЖ со стороны двигательного отсека. Используйте новые уплотнительные кольца расширительного клапана.
