Замечание: Вентилятор "V2" доступен из переднего правого ножного колодца.
1. Выверните два пластиковых болта (2 на иллюстрации 15.1 Главы 1) и снимите щиток (1) блока климатической системы.

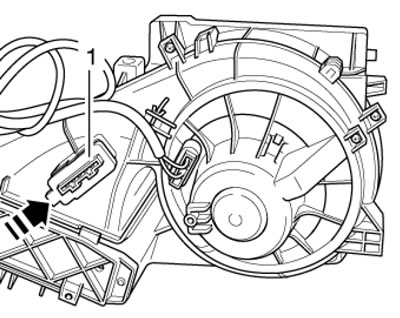

2. Для снятия сборки резисторов (на моделях с системой "Climatic") разъедините её разъём (1 на иллюстрации) и надавите на фиксатор в направлении стрелки.
9.2. Снятие сборки резисторов.
3. Снимите главный вещевой ящик (см. Главу 11) и воздуховод к правому ножному колодцу (см. Раздел 10).

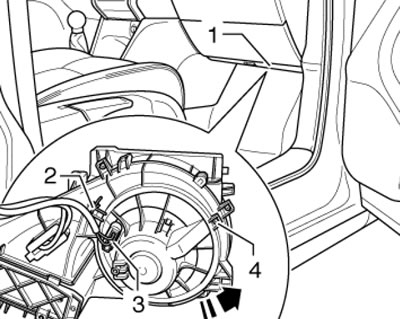

4. Для снятия вентилятора разъедините разъём (3 на иллюстрации) его электропроводки, выверните болт (4, при наличии), отожмите фиксатор (2), поверните вентилятор в направлении стрелки и снимите его с корпуса климатической системы.
9.4. Снятие вентилятора.

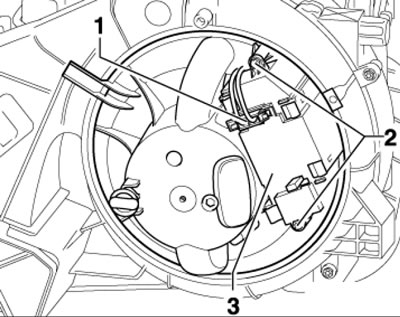

5. Для снятия блока управления "Л 26" (на моделях с системой "Climatronic") после снятия вентилятора, разъедините разъём (1 на иллюстрации), выверните болты (2) и извлеките блок управления (3). Замечание: Блок управления не поставляется в качестве запасной части.
[Статья перепечатана с веб-сайта: www.SKODABOOK.ru]
9.5. Снятие блоку управления вентилятором.
6. Установка производится в обратной последовательности. Если фиксатор вентилятора повреждён, вверните вместо него болт с усилием 1 Нм.
