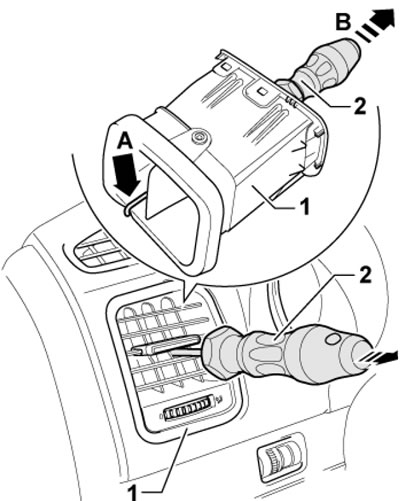

10.1. Снятие бокового дефлектора.
2. Центральные дефлекторы (смотрите иллюстрацию) снимаются таким же образом, как боковые (см. параграф 1), но после их вытягивания следует дополнительно разъединить разъёмы контрольной лампы SRS и выключателя аварийной сигнализации.
10.2. Снятие центральных дефлекторов.
3. Для снятия дефлекторов в задней части центральной консоли аккуратно подденьте их пластиковым клином №3409 в местах фиксации (смотрите иллюстрацию).
10.3. Точки фиксации задних центральных дефлекторов.
4. Для снятия воздуховода (1 на иллюстрации) к левому ножному колодцу снимите нижнюю часть комбинации приборов и левую накладку панели приборов (см. Главу 11), снимите коленную подушку безопасности водителя вместе с кронштейном (см. Главу 12) и выверните винт (2).
10.4. Крепёж воздуховода клевому ножному колодцу.
5. Для снятия воздуховода (1 на иллюстрации) к правому ножному колодцу снимите главный вещевой ящик (см. Главу 11) и выверните винт (2). На моделях с охлаждаемым вещевым ящиком при установке обратите внимание на правильное положение воздушного шланга.

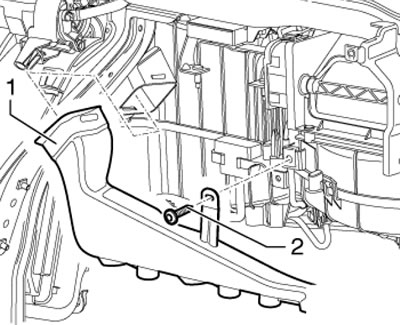

10.5. Крепёж воздуховода к правому ножному колодцу.
6. Для снятия воздуховодов к задним ножным колодцам снимите соответствующее переднее сиденье, центральную консоль и соединения переднего напольного покрытия (см. Главу 11). Поднимите напольное покрытие, отцепите воздуховод от кузова и вытяните из корпуса климатической системы (смотрите иллюстрацию). При установке воздуховода сначала закрепляйте его в корпусе климатической системы.

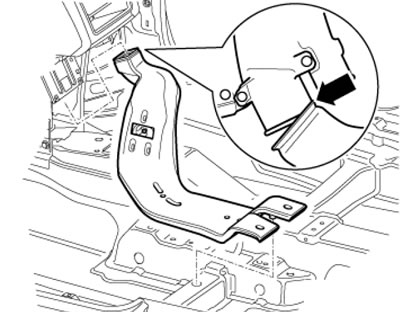

10.6. Снятие воздуховода к заднему левому ножному колодцу.
7. Для снятия решётки воздухозаборника снимите решётку обтекателя ветрового стекла (см. Главу 11), разъедините разъём или снимите датчик "G238" качества воздуха (при наличии, см. Раздел 14), отдайте гайки (смотрите иллюстрацию) и вытяните решётку вверх. При установке удостоверьтесь в правильности положения прокладки на решётке. Затягивайте гайки с усилием 2.5 Нм.
10.7. Крепёж решётки воздухозаборника.
