Панель приборов
1. Снимите рулевое колесо (см. Главу 10).
2. Снимите верхнюю отделку стоек А (см. Раздел 17).

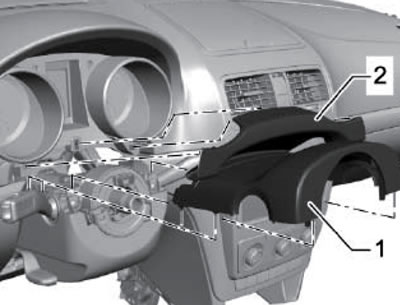

3. При помощи пластикового клина снимите верхнюю накладку (1 на сопр.иллюстрации) рулевой колонки и крышку (2) панели приборов.
15.3. Верхний кожух рулевой колонки и накладка под комбинацией приборов

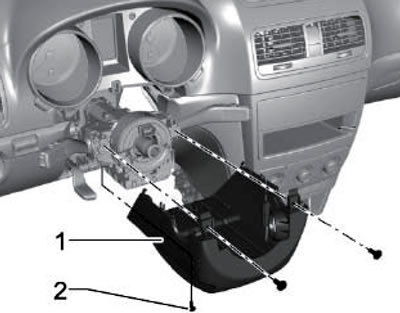

4. Выверните винты (2 на иллюстрации) и снимите нижнюю накладку рулевой колонки (1).
15.4. Нижняя накладка рулевой колонки

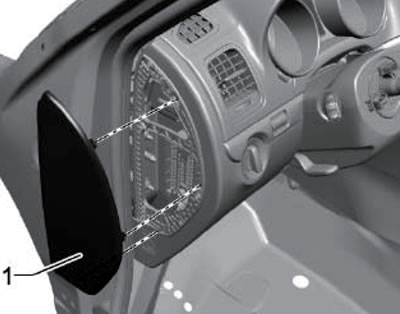

5. Снимите левую торцевую накладку (смотрите иллюстрацию) и снимите переключатель управления наружным освещением (см. Главу 12).
15.5. Левая торцевая накладка

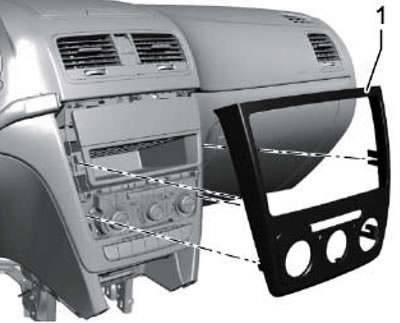

6. Отцепите и снимите центральную рамку (смотрите иллюстрацию).
15.6. Центральная рамка

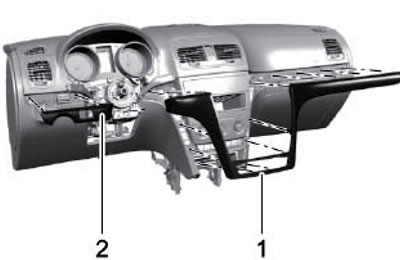

7. Отцепите и снимите декоративные полосы (1 и 2 на иллюстрации). Снимите регулятор наклона фар и комбинацию приборов (см. Главу 12).
15.7. Декоративные полосы

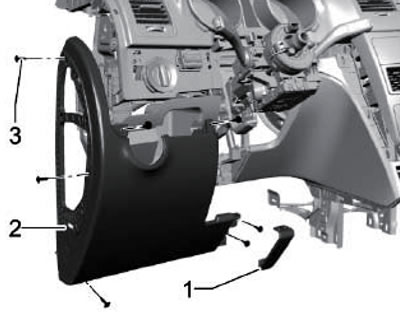

8. Отцепите накладку (1 на иллюстрации), выверните винты (3) и снимите левую нижнюю накладку (2) панели приборов, отделив диагностический разъём.
15.8. Левая накладка панели приборов

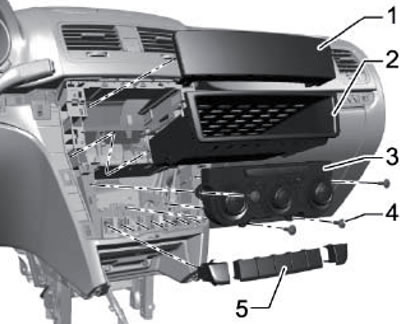

9. Снимите центральную консоль (см. Раздел 13). Выверните винты (4 на иллюстрации) и снимите блок управления климатической системы. Снимите заглушки и выключатели (5), разъедините их разъёмы. Снимите центральную нишу (2) и крышку (1) аудиоблока.
15.9. Детали в центре панели приборов

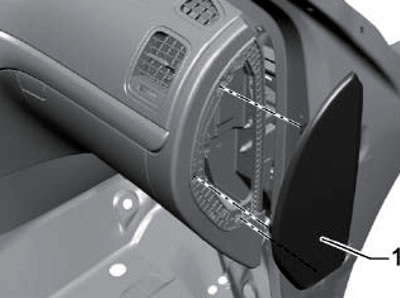

10. Отцепите и снимите клавишу аварийной остановки и К/Л отключения подушки безопасности (между центральными дефлекторами), разъединив их разъёмы. Снимите правую торцевую накладку (смотрите иллюстрацию) и снимите главный вещевой ящик (см. Раздел 14).
15.10. Правая торцевая накладка

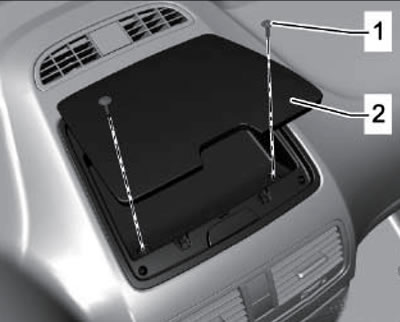

11. Выверните винты (1 на иллюстрации) и снимите верхний вещевой ящик (2). Снимите датчик солнечного излучения и воздуховод, разъедините разъёмы датчиков температуры воздуха, подаваемого в ножные колодцы.
15.11. Крепёж верхнего вещевого ящика

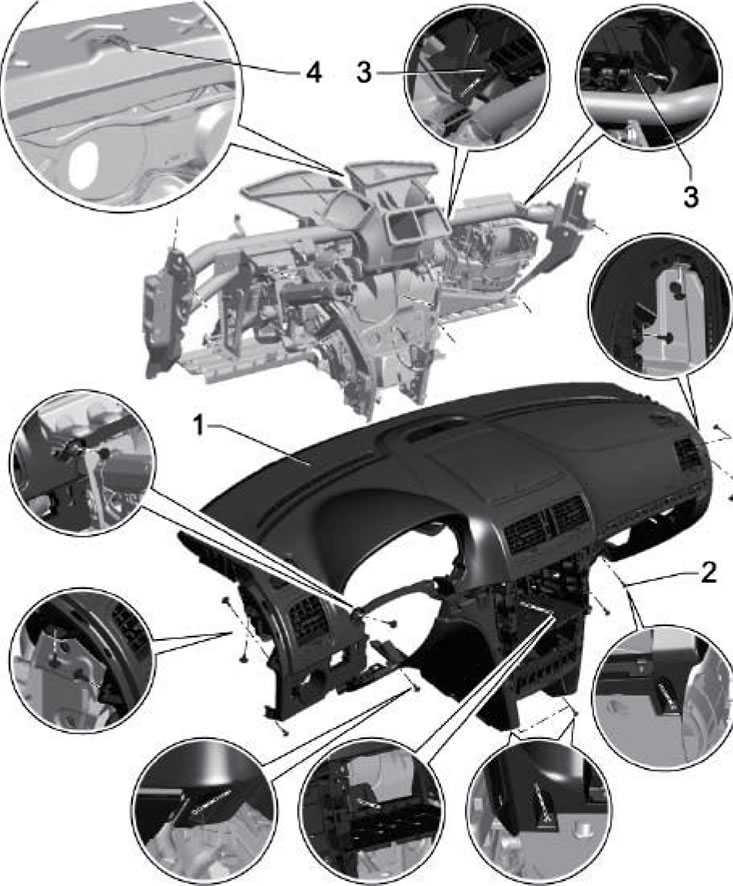

12. Выверните винты (2 и 3 на иллюстрации), отцепите панель приборов (1) от крюка (4) и снимите её.
15.12. Крепёж панели приборов
13. Установка производится в обратной последовательности. Болты (2 и 3 на иллюстрации) затягивайте с усилием соответственно 2 и 9 Нм.
Балка панели приборов

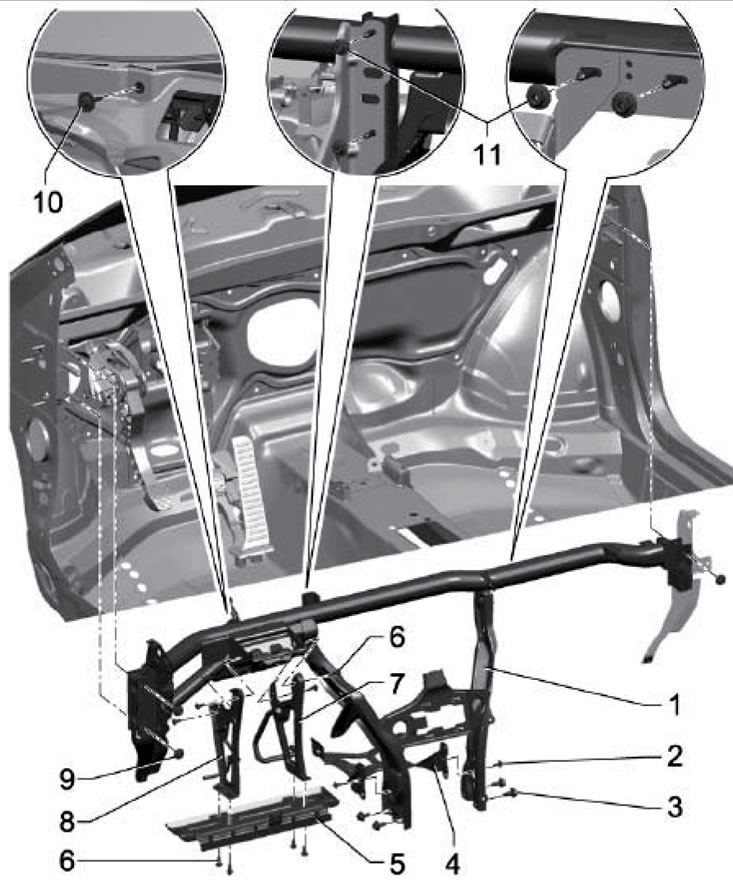

14. Детали крепления балки панели приборов указаны на иллюстрации. Для снятия держателя (5) снимите коленную подушку безопасности и выверните болты (6). Для снятия сминающейся стойки педали тормоза или сцепления снимите держатель (5) и выверните болты (6). Далее описывается снятие балки панели приборов.
15.14. Детали крепления балки панели приборов 1. Балка панели приборов; 2. Болты, 2 Нм; 3. Болты, 20 Нм; 4. Консоль; 5. Держатель коленной подушки безопасности; 6. Гайка, 9 Нм; 7. Сминающаяся стойка педали тормоза; 8. Сминающаяся стойка педали сцепления; 9. Гайка, 20 Нм; 10. Болт, 25 Нм; 11. Гайка, 9 Нм
15. Снимите панель приборов (см. подраздел выше).
16. Снимите с балки панели приборов держатели реле и предохранителей.
17. Снимите коленную подушку безопасности и стойку (8 на иллюстрации 15.14).
18. Снимите с балки панели приборов сборку рулевой колонки (см. Главу 10).
19. Снимите промежуточные детали воздуховода в панели приборов и воздуховода к ветровому стеклу.
20. Выверните болты (2 на иллюстрации 15.14) консоли (3) и стоек центрального тоннеля.
21. Частично снимите э/мотор очистителей ветрового стекла (см. Главу 12) и выверните болт (10 на иллюстрации 15.14) водосточного жёлоба.
22. Отдайте гайки (11 на иллюстрации) и ослабьте установку электрики с кронштейнами корпуса климатической системы. Отдайте гайки (9) и снимите балку (1) панели приборов.
23. Установка производится в обратной последовательности.
