Переднее сиденье

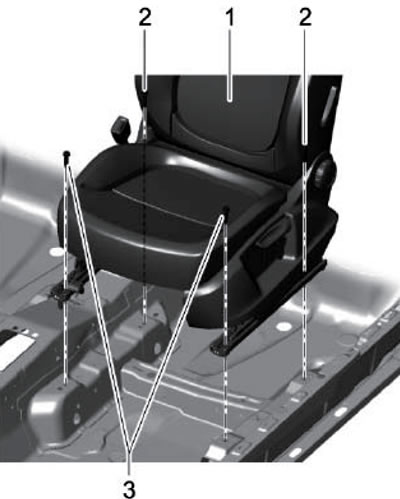

1. Для снятия переднего сиденья (1 на иллюстрации) отсоедините отрицательный провод от батареи, сдвиньте сиденье вперёд, выверните болты (2), а затем сдвиньте сиденье назад, выверните болты (3) и разъедините разъёмы электропроводки под сиденьем.
19.1. Болты крепления переднего сиденья

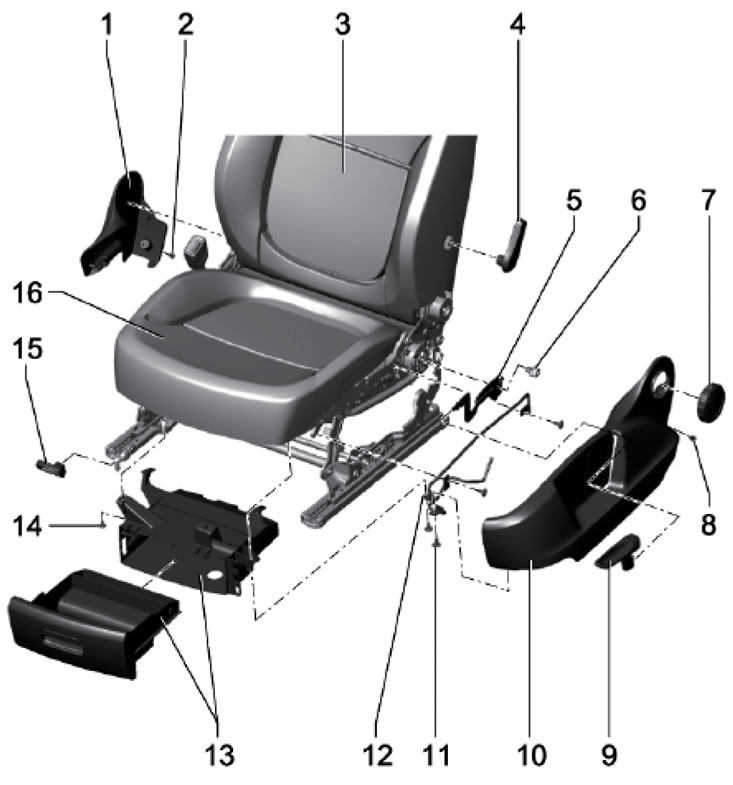

2. Детали переднего сиденья указаны на иллюстрации. Для снятия правой накладки снимите сиденье и замок ремня безопасности (см. Раздел 20), а затем извлеките фиксатор (2). Для снятия левой накладки снимите сиденье, снимите рукоятку (9) и маховик (7), а затем извлеките фиксатор (8).
19.2. Детали сиденья водителя 1. Правая накладка; 2, 8. Распорные фиксаторы; 3 Спинка сиденья; 4. Рычаг регулировки поясничной опоры; 5. Рычаг регулировки высоты сиденья; 6, 11. Болт, 3.5 Нм; 7. Маховик регулировки наклона спинки; 9. Рукоятка регулировки высоты сиденья; 10. Левая накладка; 12. Фиксатор; 13. Вещевой ящик; 14. Винт; 15. Рукоятка регулировки положения сиденья вперёд/назад; 16. Подушка сиденья

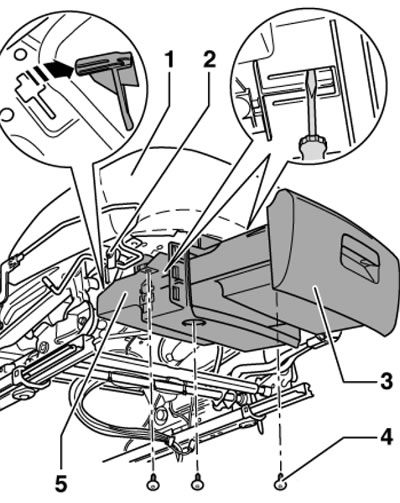

3. Для снятия вещевого ящика (5 на иллюстрации) под сиденьем снимите левую накладку сиденья (см. параграф 2), выверните винт (2), на обеих сторонах высвободите отвёрткой фиксаторы (3) и полностью вытяните ящик. Затем выверните винты (4), подденьте фиксатор (12 на иллюстрации 19.2), наклоните вещевой ящик и выжмите его из фиксаторов (стрелки на иллюстрации) в сиденье.
19.3. Снятие вещевого ящика
4. Для отделения спинки от подушки сиденья снимите сиденье и замок ремня безопасности (см. Раздел 20). Снимите с сиденья маховик (7 на иллюстрации) и рукоятку регулировки высоты (9), извлеките распорные фиксаторы (2 и 8) и снимите левую и правую накладки (1 и 10). Разъедините разъёмы электропроводки под сиденьем, разрежьте стяжки электропроводки. Выверните болты (1 на иллюстрации) и снимите спинку. При установке затягивайте болты крепления спинки с усилием 33 Нм.
19.4. Болты крепления спинки
Задние сиденья

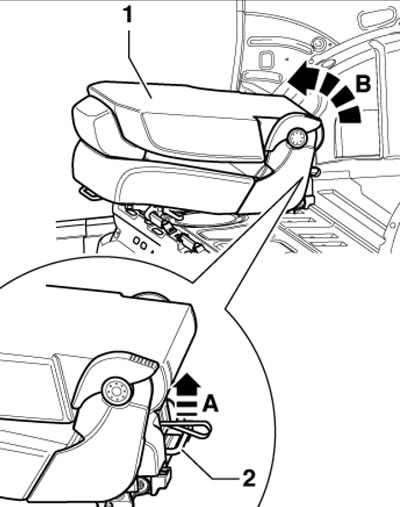

5. Потяните рукоятку (2 на иллюстрации) в направлении стрелки (А) и откиньте спинку (1) в направлении стрелки (В).
19.5. Откидывание спинки сиденья
6. Потяните рычаг (2 на иллюстрации) в направлении стрелки (А) и откиньте сиденье (1) в направлении стрелки (В).
19.6. Откидывание сиденья

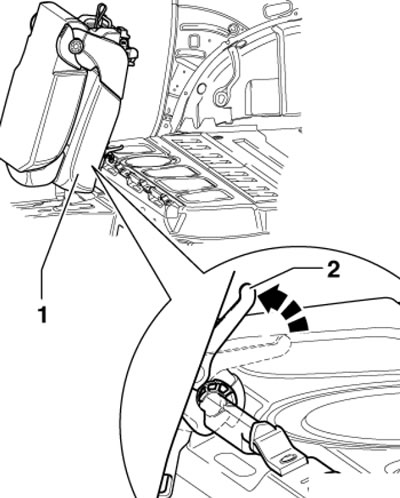

7. Потяните рычаг (2 на иллюстрации) в направлении стрелки, поднимите сиденье (1) в вертикальное положение и снимите его по направлению вверх.
19.7. Снятие сиденья

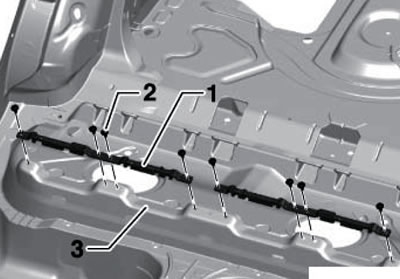

8. При необходимости после снятия задних сидений можно снять их монтажную планку (1 на иллюстрации), вывернув болты (2). При установке затягивайте болты планки с усилием 23 Нм.
19.8. Монтажная планка задних сидений
