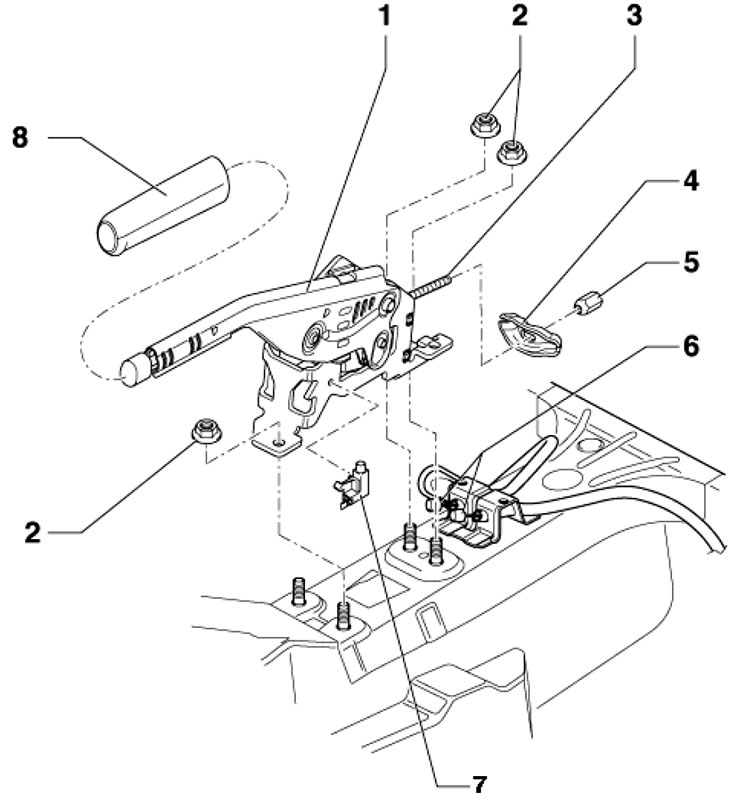

4.1. Детали стояночного тормоза 1. Рычаг привода стояночного тормоза, перед снятием снимите центральную консоль (см. Главу 11); 2. Гайка, 20 Нм; 3. Натяжная шпилька; 4. Уравнитель; 5. Регулировочная гайка; 6. Трос; 7. Д/В индикатора взведения стояночного тормоза; 8. Накладка рычага 1, для снятия отожмите маленькой отвёрткой фиксаторы внизу и сдвиньте накладку вперёд
Регулировка стояночного тормоза
Замечание: Регулировка стояночного тормоза требуется только после замены его троса, замены суппорта или тормозного диска.
2. Снимите центральную консоль (см. Главу 11).
3. Трижды сильно выжмите педаль тормоза и также трижды взведите и отпустите стояночный тормоз.
4. Затяните регулировочную гайку (1 на иллюстрации 4.7) настолько, чтобы рычаги (1 на иллюстрации) поднялись с упоров (2) на суппортах. Расстояние (а) до упора на левом и правом суппортах вместе не должно превышать 3 мм и не должно быть менее 1 мм. Удостоверьтесь, что задние колёса можно вращать свободно.

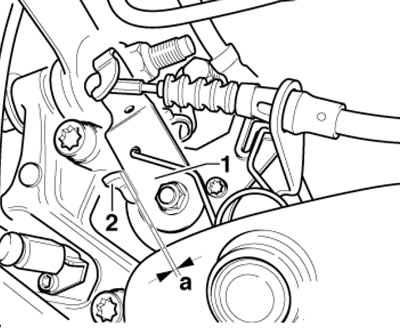

4.4. Регулировка стояночного тормоза
5. Т.к. применена автоматическая регулировка заднего тормозного механизма, повторная регулировка в дальнейшем не требуется.
Снятие и установка троса
6. Отпустите стояночный тормоз и снимите центральную консоль (см. Главу 11).
Информация опубликована на сайте: SKODABOOK.RU
7. Отдайте регулировочную гайку (1 на иллюстрации) настолько, чтобы соответствующий трос (2) можно было отцепить от уравнителя (3).

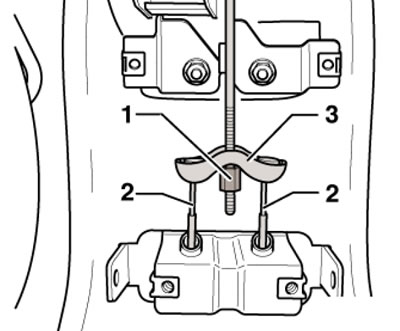

4.7. Регулировочный узел
8. Отожмите рычаг (2 на иллюстрации) в направлении стрелки и при этом отцепите трос (3). Ослабьте пружинную втулку (1) троса на кронштейне суппорта.

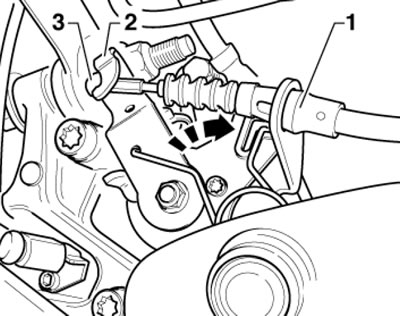

4.8. Отделение троса от суппорта
9. Ослабьте трос на кронштейне (3 на иллюстрации 3.23 Главы 8) на продольном рычаге задней подвески и высвободите из кронштейна. Отцепите трос от держателя и вытяните из направляющей трубки.
10. Установка производится в обратной последовательности. В заключение отрегулируйте стояночный тормоз.
