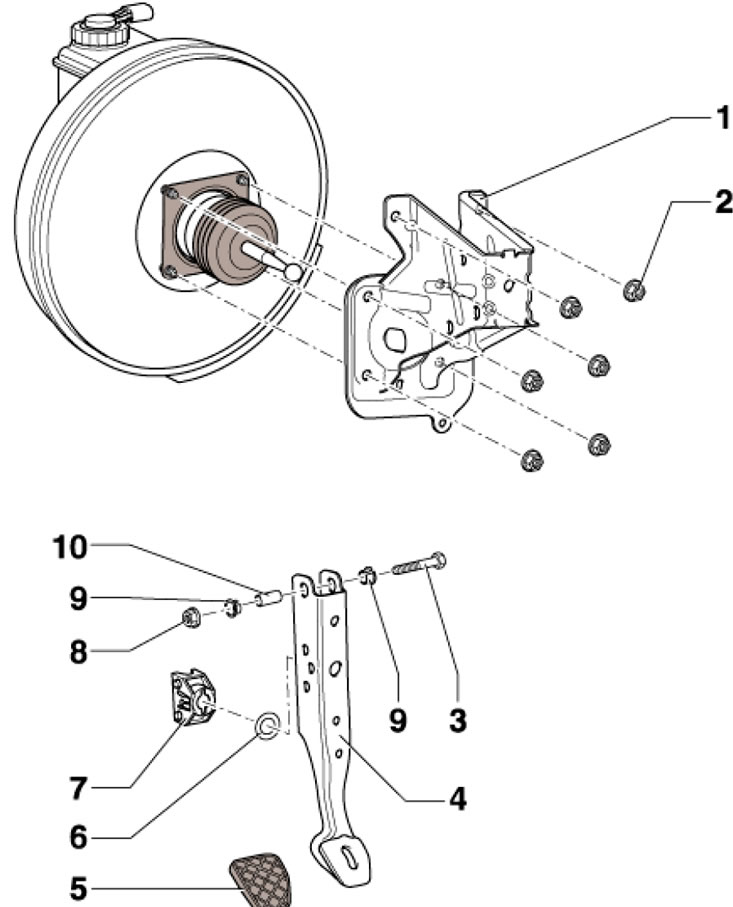

5.1. Детали крепления педали тормоза 1. Кронштейн педали тормоза; 2. Самоконтрящаяся гайка, подлежит замене, 25 Нм; 3. Болт; 4. Педаль тормоза; 5. Накладка; 6. Подшипник; 7. Опора шарнирной головки нажимного штока вакуумного усилителя; 8. Самоконтрящаяся гайка, 25 Нм; 9. Втулка; 10. Ось педали
Отделение и подсоединение педали тормоза от/к вакуумному усилителю
2. Снимите накладку панели приборов на стороне водителя. Надавите на педаль тормоза по направлению к вакуумному усилителю и удерживайте её.

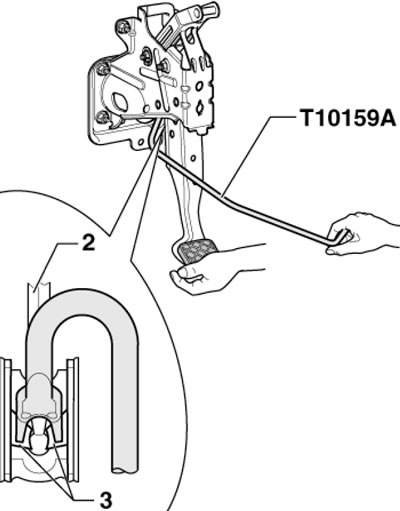

3. Вставьте приспособление Т10159А и потяните его к сиденью водителя, удерживая педаль тормоза, чтобы она не переместилась назад. Таким образом удерживающие лапки (3 на иллюстрации) опоры отжимаются от шарнира штока (2).

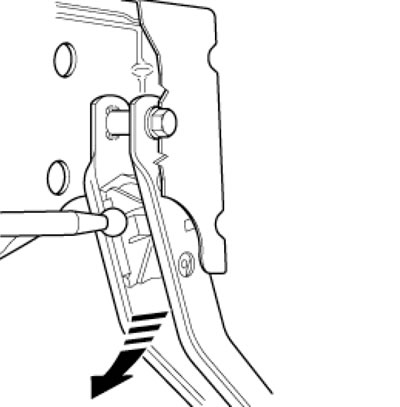

5.3. Отделение педали тормоза от вакуумного усилителя
Замечание: Для ясности педаль показана снятой.
4. Потяните приспособление Т10159А вместе с педалью тормоза к сиденью водителя, - педаль отделится от шарнира штока вакуумного усилителя.
5. Для подсоединения педали к вакуумному усилителю удерживайте шарнир плунжера перед опорой и надавите на педаль по направлению к вакуумному усилителю до фиксации со щелчком (смотрите иллюстрацию). Дальнейшее подсоединение производится в обратной последовательности.
5.5. Подсоединение педали тормоза к вакуумному усилителю
Снятие и установка Д/В "F" стоп-сигналов и датчика "F47" положения педали тормоза
Замечание: Д/В стоп-сигналов "F" и датчик "F47" положения педали тормоза установлены на ГГЦ (см. иллюстрацию 6.1).
6. Снимите воздухоочиститель (см. Главу 4).
7. Снимите аккумуляторную батарею и её держатель (см. Главу 5).

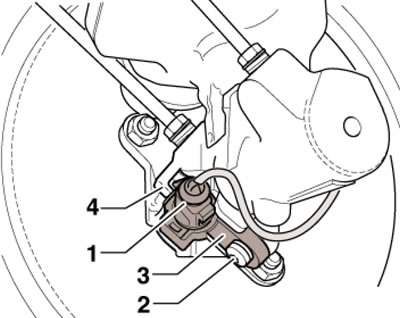

8. Разъедините разъём (1 на иллюстрации) сборки датчиков (3), выверните болт (2) из ГТЦ и снимите сборку датчиков со стопорной лапки (4).
5.8. Снятие Д/В стоп-сигналов
9. Установка производится в обратной последовательности. Затягивайте болт с усилием 5 Нм.
